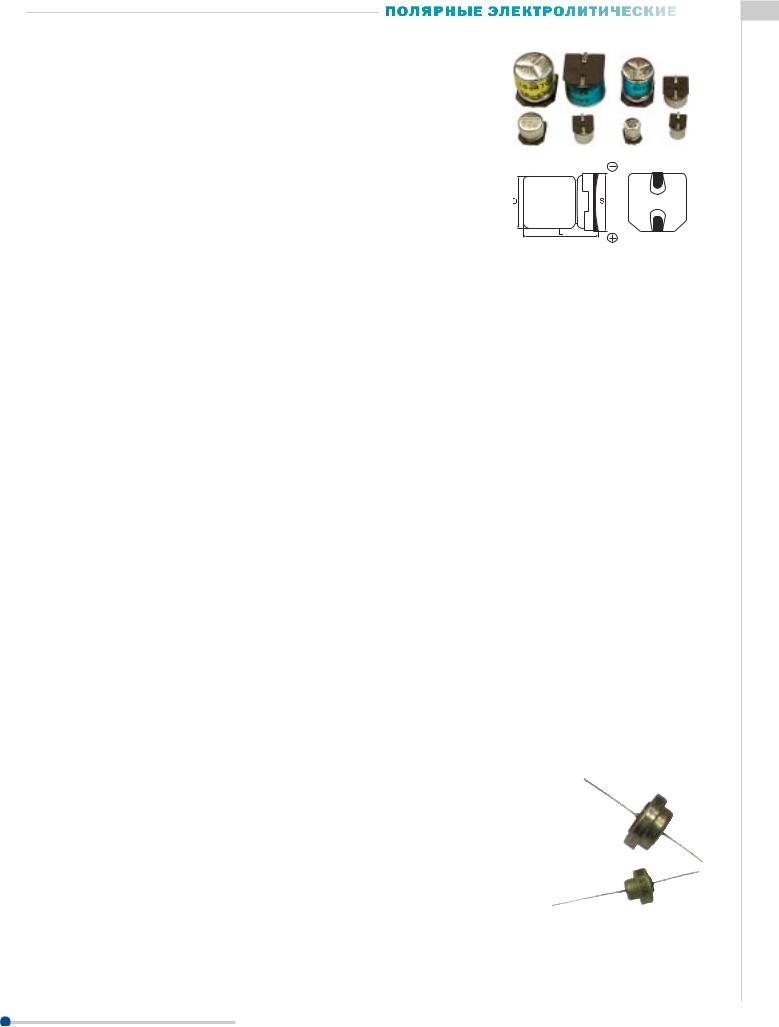

АЛЮМИНИЕВЫЕ ЭЛЕКТРОЛИТИЧЕСКИЕ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА (KVE)

Основные параметры:
• Точность:	±20%, ïðè 120Ãö, 20°Ñ.

• Диапазон рабочих температур: -40°С…+85°С.

• Ток утечки, (мкА): Не более 0,01ЧCЧV, или 3 мкА где C – емкость,

V – рабочее напряжение.

• Наработка на отказ, при 85°С: 2000 часов.

Маркировка:
• Òèï	KVE
• Рабочее напряжение, В	16
• Значение емкости, мкФ	100,0

Öåíà, ðóá. 1,03...8,09

Технические характеристики:

Максимальное значение тангенса угла потерь, при 120 Гц, 20°C

Напряжение, B	4	6,3	10	16	25	35	50
Значение	0,35	0,26	0,20	0,16	0,14	0,12	0,12

Напряжение, В	Значение емкости,	Ток пульсаций, мА	Размеры D x L, мм
Напряжение, В	ìêÔ	Ток пульсаций, мА	Размеры D x L, мм
	ìêÔ

	33	26	4,0 x 5,3
	47	34	4,0 x 5,3
4	100	61	5,0 x 5,3
4	220	95	6,3 x 5,3
	220	95	6,3 x 5,3
	330	102	6,3 x 7,7
	470	150	6,3 x 7,7
	22	31	4,0 x 5,3
	33	39	5,0 x 5,3
	47	47	5,0 x 5,3
6,3	100	71	6,3 x 5,3
6,3	220	95	6,3 x 7,7
	220	95	6,3 x 7,7
	330	150	6,3 x 7,7
	470	300	8,0 x 10,0
	1000	330	10,0 x 10,0
	22	35	5,0 x 5,3
	33	43	5,0 x 5,3
	47	59	6,3 x 5,3
10	100	76	6,3 x 5,3
	220	150	6,3 x 7,7
	330	280	8,0 x 10,0
	470	300	8,0 x 10,0
	10	25	4,0 x 5,3
	22	39	5,0 x 5,3
	33	57	6,3 x 5,3
16	47	68	6,3 x 5,3
16	100	86	6,3 x 5,3
	100	86	6,3 x 5,3
	220	150	6,3 x 7,7
	330	280	8,0 x 10,0
	470	330	10,0 x 10,0

Напряжение, В	Значение емкости,	Ток пульсаций, мА	Размеры D x L, мм
Напряжение, В	ìêÔ	Ток пульсаций, мА	Размеры D x L, мм
	ìêÔ

	4,7	19	4,0 x 5,3
	10	26	5,0 x 5,3
	22	52	6,3 x 5,3
25	33	63	6,3 x 5,3
25	47	68	6,3 x 5,3
	47	68	6,3 x 5,3
	100	130	6,3 x 7,7
	220	250	8,0 x 10,0
	330	310	10,0 x 10,0
	4,7	20	4,0 x 5,3
	10	30	5,0 x 5,3
	22	54	6,3 x 5,3
35	33	60	6,3 x 5,3
	47	70	6,3 x 5,3
	100	120	6,3 x 7,7
	220	270	10,0 x 10,0
	0,10	1,0	4,0 x 5,3
	0,22	2,3	4,0 x 5,3
	0,33	3,5	4,0 x 5,3
	0,47	5,0	4,0 x 5,3
	1,0	10	4,0 x 5,3
	2,2	15	4,0 x 5,3
50	3,3	18	4,0 x 5,3
	4,7	23	5,0 x 5,3
	10	34	6,3 x 5,3
	22	45	6,3 x5,3
	33	85	6,3 x 7,7
	47	90	6,3 x 7,7
	100	200	8,0 x 10,0

ТАНТАЛОВЫЕ ОБЪЕМНО-ПОРИСТЫЕ ГЕРМЕТИЧНЫЕ К52-2

Применение:

Шунтирующие и фильтровые цепи, транзисторная аппаратура с повышенными требованиями к параметрам конденсаторов, накопление энергии в импульсных устройствах, в цепях постоянного и импульсного тока.

Диапазон номинальных	Номин.	Допуски, %	Тангенс угла потерь,
емкостей, мкФ	напряж., В		не более


80; 1000	6	±10; 20; 30	0,1;	0,3
		+50/-20

50; 400	15	±10; 20; 30	0,1;	0,3
		+50/-20

30; 300	25	±10; 20; 30	0,1;	0,3
		+50/-20

20; 200	50	±10; 20; 30	0,07;	0,15
		+50/-20

15; 150	70	±10; 20; 30	0,07;	0,15
		+50/-20

10; 100	90	±10, 20, 30	0,07;	0,15
		+50/-20

Диапазон рабочих температур: -60…+155°С (исполнение Б); -50…+200°С (исполнение А)

	Размер, мм			Емкость, мкФ	Öåíà, ðóá.
				Емкость, мкФ	Öåíà, ðóá.
d	DxH	D1	h
0,8	13,5õ9,5	8,2	4,9	10, 15, 20, 30, 50, 80	22,91…107,44
1	24õ11	18,6	5,7	100, 150, 200, 300, 400, 1000	100,80…365,56

В каталоге указаны ориентировочные мелкооптовые цены Оптовые цены ниже на 5-15%

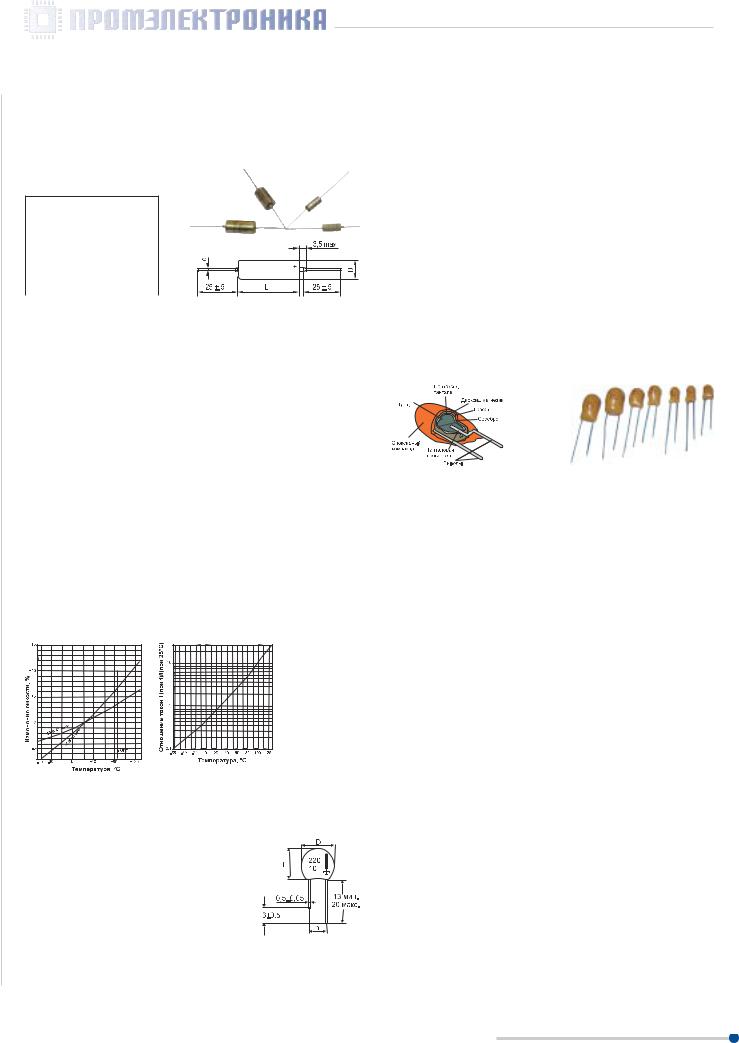

ПОЛЯРНЫЕ ОКСИДНО-ПОЛУПРОВОДНИКОВЫЕ

ТАНТАЛОВЫЕ ВЫВОДНЫЕ

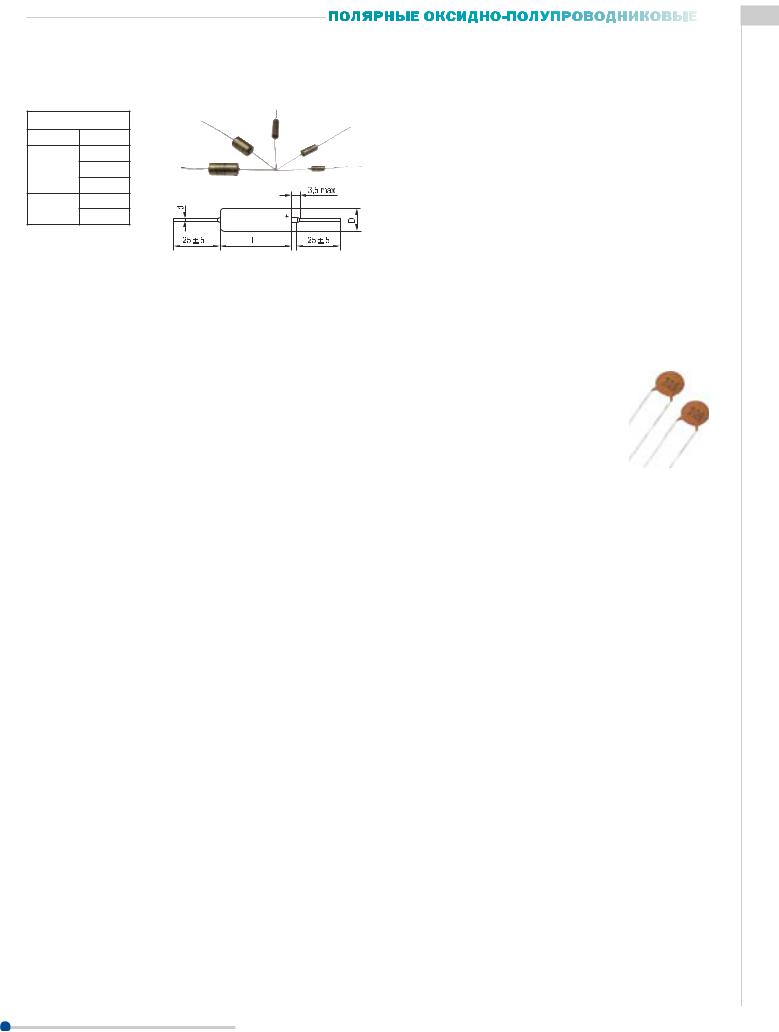

Герметизированные постоянной емкости К53-1А (К53-1)

Предназначены для работы в качестве встроенных элементов внутри комплектного изделия в цепях постоянного и пульсирующего токов и

в импульсных режимах.

Размер, мм

	d	D x L
		3,2 x 7,5
	0,6	4 x 10
		4 x 13
	0,8	7 x 12
	0,8	7 x 16
		7 x 16

Диапазон	Номинальное		Тангенс угла
номинальных	Номинальное	Допуски, %	потерь, % ,	Öåíà, ðóá.
номинальных	напряжение, В	Допуски, %	потерь, % ,	Öåíà, ðóá.
емкостей, мкФ	напряжение, В		не более

0,1–100	6,3	±10; ±20; ±30	6–8	1,64...53,12
0,1–0,68	10	±10; ±20; ±30	6–8	8,53…22,26
0,068–68	16	±10; ±20; ±30	6–8	1,64…69,54
0,047–47	20	±10; ±20; ±30	6–8	0,98…53,11
0,033–33	32	±10; ±20; ±30	6–8	6,00…42,49

Промежуточные значения номинальных емкостей соответствуют ряду Е6. Диапазон рабочих температур – -60…+125 °С

ИМПОРТНЫЕ «TECAP»

Отличительные черты:

•Широкий диапазон рабочих температур: от -55 до +125 °С (с нормированным падением рабочего напряжения при температуре 85 °С)

•Большой диапазон рабочих напряжений и номинальных емкостей

•Малый ток утечки и диэлектрические потери

•Допуск емкости + 20 %

•Малые габаритные размеры

Температурные характеристики

Емкость,	Емкость, мкФ				Емкость, мкФ				Емкость, мкФ
ìêÔ	-55°Ñ	+85°Ñ	+125°Ñ	-55°Ñ	+20°Ñ	+85°Ñ	+125°Ñ		-55°Ñ	+85°Ñ	+125°Ñ

≤1,0				4	2	4		6
1,5-6,8	10	15	25	6	4	6		8	Ióò≤0,02CU	10Ióò	12Ióò
10-68	10	15	25	8	6	8		10	èëè 1 ìêÀ	10Ióò	12Ióò
10-68				8	6	8		10	èëè 1 ìêÀ
100-680				10	8	10		12

Графики температурных зависимостей

Öåíà, ðóá. 1,58...47,82

Габаритные размеры, мм

Размер корпуса, мм	Dmax	Hmax	h
A	4,4	7	2,5
B	5	7,5	2,5
C	5,5	9	2,5

D	6	10	2,5

E	7,2	12	5
F	8,5	12,5	5
G	9,5	16	5

Габаритные размеры

Номинальное напряжение, B	4	6,3(6)	10	16	20	25	35(32)	40	50
Снижение раб. напряжения	2,5	4	6,3	10	13	16	20	25	32
(+85°Ñ)	2,5	4	6,3	10	13	16	20	25	32
(+85°Ñ)
Перенапряжение, В	5	7	11,5	18	23	29	40	46	57

Номинал конденсатора, мкФ					Размер
0,10							A	A	A
0,15							A	A	A
0,22							A	A	A
0,33							A	A	A
0,47							A	A	A
0,68							A	A	A
1,0					A	A	A	A	B
1,5					A	A	A	B	C
2,2				A	A	A	B	B	C
3,3			A	A	B	B	B	C	D
4,7	A	A	A	B	B	B	C	D	D
6,8	A	A	B	B	C	C	D	D	E
10	A	A	B	C	C	C	D	E	F
15	A	B	C	C	D	D	E	F	G
22	B	C	C	D	D	D	F	G	G
33	B	C	D	D	E	E	G	G
47	C	D	D	E	F	F	G
68	D	D	D	E	G	G
100	D	D	E	F
150	E	E	F	G
220	F	F	G
330	F	G

Заказ:

Пример обозначения: TECAP 10V 220 uF 20% G
TECAP	10V	220 uF	20%		G

Обозначение	Номинальное	Номинальная		Допуск по	Типоразмер
òèïà	рабочее напряжение	емкость		емкости	корпуса

Полное описание в формате PDF на сайте www.promelec.ru

ТАНТАЛОВЫЕ ЧИП-КОНДЕНСАТОРЫ

Основные параметры:

•Диапазон рабочих температур: -55°С…+125°С (с увеличением температуры выше 85°С уменьшается рабочее напряжение).

•Точность: ±20%, (±10% по спец. заказу).

Маркировка	XRCA45	XXX	X

•Ток утечки при 20°С: I0 ≤ 0.01ЧCЧV или 0.5 мкА (из двух выбирается большее значение), где С – номинальная емкость, V-рабочее напряжение.

XXX			X			X

	Префикс		Номинальная					Точность					Рабочее			Типоразмер			Упаковка
				емкость				Ì – 20%				напряжение, B
								Ê – 10%										A	P – лента в
								Ê – 10%						004	4			A	P – лента в
														006	6,3			B	коробке
Учитывайте особенности маркировки: первые две цифры – номинал емкости в пФ,														010	10			C	T – лента в
последняя – количество нулей после первых двух.														016	16			D	катушке
Пример: 103 – 10 000 пФ – 10 нФ – 0.01 мкФ														016	16			E
														020	20			E
														020	20
														025	25
														035	35
														050	50
													Габаритный чертеж:
Типоразмер		Габаритные размеры, мм								Öåíà, ðóá.			Габаритный чертеж:
Типоразмер										Öåíà, ðóá.
	L ± 0,2	W1 ± 0,2	H ± 0,2			S ± 0,2	W2 ± 0,2

A	3,2	1,6	1,6			0,8	1,2			1,64...2,67
A	3,2	1,6	1,6			0,8	1,2			1,64...2,67
B	3,5	2,8	1,9			0,8	2,2			2,11...4,89
C	6,0	3,2	2,5			1,3	2,2			3,17...6,59
C	6,0	3,2	2,5			1,3	2,2			3,17...6,59
D	7,3	4,3	2,8			1,3	2,4			5,78...13,21
E	7,3	4,3	4,3			1,3	2,4			10,68...12,51
E	7,3	4,3	4,3			1,3	2,4			10,68...12,51
Температурные характеристики

Емкость, мкФ			Изменение емкости, %										Тангенс угла диэлектрических потерь %, макс									Ток утечки, макс. мкА
Емкость, мкФ		-55°C			+85°C			+125°C			-55°C				+20°C			+85°C			+125°C		+85°C	+125°C
		-55°C			+85°C			+125°C			-55°C				+20°C			+85°C			+125°C		+85°C	+125°C
≤ 1.0											6				4		6			6
1.5 ~ 68		-10			+10				+12		10				6		10			10			10 Io	12 Io
100											12				8		12			12

Кодовая маркировка (используется для компонентов типоразмера А)

Маркировка номинальной емкости:

Номинальная емкость	1	1,5	2.2	3,3	4,7	6,8
Êîä	A	E	J	N	S	W

Множитель	104		105	106		107
Второй знак маркировки	4		5	6		7

Пример маркировки: A6C

Маркировка рабочего напряжения:

Рабочее напряжение	4	6.3	10	16	20	25	35	50
Êîä	G	J	A	C	D	E	V	H

Первым знаком является код номинальной емкости А – 1, второй знак – множитель номинальной емкости 6 – 106 (емкость представляется в пФ), третий знак – рабочее напряжение С – 16В. Итак, в итоге получаем 1Ч106ïÔ×16Â – 1ìêÔ×16Â.

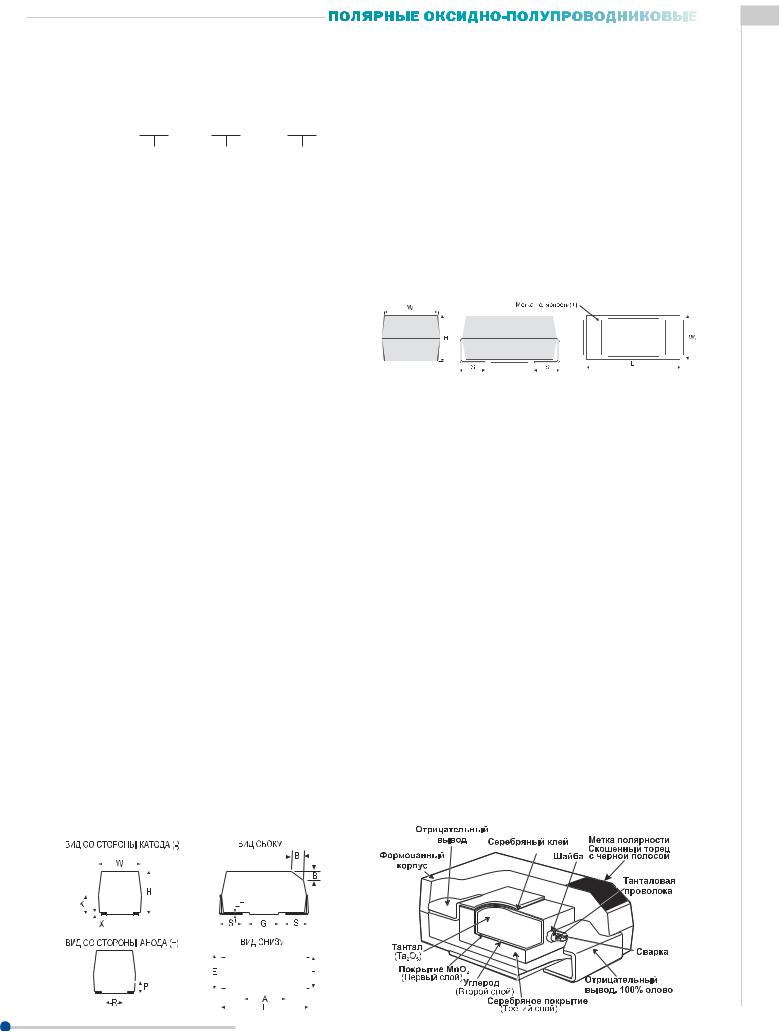

ТАНТАЛОВЫЕ ЧИП-КОНДЕНСАТОРЫ “KEMET”

Основные параметры:

•Корпус с лазерной маркировкой

•100% тестирование ударного тока у конденсаторов с типоразмерами C, D, X

•Материал корпуса не содержит галогенов

•Диапазон емкостей – от 0,1 до 1000 мкФ

•Точность: ±10%, ±20%

•Рабочее напряжение: от 2,5 до 50 В DC

•Бессвинцовое исполнение (RoHS Compliance)

•Диапазон рабочих температур: от -55°C äî +125°C

Габаритный чертеж:

Внутреннее устройство

В каталоге указаны ориентировочные мелкооптовые цены Оптовые цены ниже на 5-15%

Типоразмер	Ð	W	H	K ±0,20	F ±0,1	S ±0,3	B ±0,15	X (Òèï.)	P (Òèï.)	R (Òèï.)	T (Òèï.)	A (Ìèí.)	G (Òèï.)	E (Òèï.)
корпуса	Ð	W	H	K ±0,20	F ±0,1	S ±0,3	B ±0,15	X (Òèï.)	P (Òèï.)	R (Òèï.)	T (Òèï.)	A (Ìèí.)	G (Òèï.)	E (Òèï.)
корпуса

A	3,2 ± 0,2	1,6 ±0,2	1,6 ± 0,2	0,9	1,2	0,8	0,4	0,10 ± 0,10	0,4	0,4	0,13	1,4	1,1	1,3
B	3,5 ± 0,2	2,8 ± 0,2	1,9 ± 0,2	1,1	2,2	0,8	0,4	0,10 ± 0,10	0,5	1	0,13	2,1	1,8	2,2
C	6,0 ± 0,3	3,2 ± 0,3	2,5 ± 0,3	1,4	2,2	1,3	0,5	0,10 ± 0,10	0,9	1	0,13	3,1	2,8	2,4
D	7,3 ± 0,3	4,3 ± 0,3	2,8 ± 0,3	1,5	2,4	1,3	0,5	0,10 ± 0,10	0,9	1	0,13	3,8	3,5	3,5
X	7,3 ± 0,3	4,3 ± 0,3	4,0 ± 0,3	2,3	2,4	1,3	0,5	0,10 ± 0,10	1,7	1	0,13	3,8	3,5	3,5

Маркировка																						Маркировка
																						Маркировка
T		491		B		105				M		035			A				S


Танталовые		Серия:		Типоразмер		Код емкости:			Точность:			Рабочее		Параметры				Материал выводов:
		T491		корпуса		две первые цифры			M = ±20%,		напряжение:			наработки				T = 100% покрытие
						– значение емкости			K = ± 10%			Пример		на отказ:				оловом (Sn)
						â ïÔ,					035=35 Â			отсутствуют				H = Олово/Свинец
						третья цифра												(SnPb 5% Pb минимум)
						– количество нулей в												G = Золотое покрытие
						– количество нулей в												G = Золотое покрытие
						множителе. Пример												(только типоразмеры
						105 = 10 ïô *												A,B,C,D,X)
						100000 = 1,5 ìêÔ												S = Олово/Свинец
																		(90Sn/10Pb)
Таблица типоразмеров с привязкой к корпусу и рабочему напряжению

	Емкость												Рабочее напряжение при Траб.=+85°C

ìêÔ			Êîä		3		4			6			10				16		20		25	35		50

0,1			104																				A	A
0,2			154																				A	A/B
0,2			224																				A	B
0,3			334																		A		A	B
0,5			474																		A		A/B	B/C
0,7			684																A		A		A/B	B/C
1,0			105														A		A		A/B		A/B	C
1,5			155										A				A		A		A/B		B/C	C/D
2,2			225							A			A/B				A		A/B		B/C		B/C	C/D
3,3			335				A			A			A			A/B			A/B		B/C		B/C	D
4,7			475				A			A			A/B			A/B			A/B/C		A/B/C		C/D	D
6,8			685				A			A/B			A/B			A/B/C			A/B/C		B/C		C/D	D/X
10,0			106				A/B			A/B			A/B/C			B/C/A			B/C		C/D		C/D	D/X
15,0			156				A/B			A/B/C			A/B/C			B/C			C/D		C/D		D/X	X
22,0			226				A/B/C			A/B/C			A/B/C			B C/D			C/D		C/D		D/X
33,0			336			A	A/B/C			A/B/C			B/C/D			C/D			C/D		D/X		X
47,0			476				A/B/C			A/B/C/D			B/C/D			C/D			D		D/X		X
68,0			686				A/B/C/D			B/C/D			B/C/D				D		D/X		X
100,0			107				A/B/C/D			B/C/D			C/D			D/X			X
150,0			157				B/C/D			C/D			C/D/X			D/X			X
220,0			227				B			C/D/X			D/X				X
330,0			337				C/D			D/X			D/X
470,0			477				D/X			D/X			X
680,0			687				D/X
1000,0			108				X
Основные технические характеристики и цены:

Емкость,	Типоразмер				Макс. ток утечки, мкА			Макс. тангенс угла диэлектрических								Ìàêñ. ESR ïðè +25°C è				Макс. увеличение емкости при				Öåíà, ðóá.
ìêÔ	корпуса					ïðè +25°C			потерь,% при +25°C и 120 Гц								100 êÃö				температуре +125°С			Öåíà, ðóá.
ìêÔ	корпуса					ïðè +25°C			потерь,% при +25°C и 120 Гц								100 êÃö				температуре +125°С

										Uðàá.=6 Â ïðè +85°C (4 Â ïðè +125°C)
2,2			A		0,5				6,0								8,0				+12%			1,80
3,3			A		0,5				6,0								8,0				+12%			1,80
4,7			A		0,5				6,0								6,0				+12%			1,80
6,8			B		0,5				6,0								3,5				+12%			1,80
6,8			A		0,5				6,0								6,0				+12%			1,80
10			B		0,6				6,0								3,5				+12%			2,46
10			A		0,6				6,0								4,0				+12%			1,94
15			C		0,9				6,0								1,8				+12%			3,73
15			B		0,9				6,0								3,5				+12%			2,46
15			A		0,9				6,0								3,5				+15%			2,22
22			C		1,4				6,0								1,8				+12%			3,73
22			B		1,4				6,0								3,5				+12%			2,68
22			A		1,4				6,0								4,0				+15%			3,20
33			C		2,0				6,0								1,8				+12%			3,73
33			B		2,0				6,0								3,0				+15%			3,45
33			A		2,0				12,0								2,5				+15%			-
47			D		2,9				6,0								0,8				+12%			6,86
47			C		2,9				6,0								1,6				+12%			4,05
47			B		2,9				6,0								2,0				+15%			6,27
68			D		4,1				6,0								0,8				+12%			6,86
68			C		4,1				6,0								1,2				+15%			6,37
68			B		4,1				8,0								0,9				+15%			-
100			D		6,0				8,0								0,8				+12%			6,86
100			C		6,0				8,0								0,9				+15%			9,36
100			B		6,3				15,0								3,0				+15%			13,34

Полное описание в формате PDF на сайте www.promelec.ru

Емкость,	Типоразмер	Макс. ток утечки, мкА	Макс. тангенс угла диэлектрических	Ìàêñ. ESR ïðè +25°C è	Макс. увеличение емкости при	Öåíà, ðóá.
ìêÔ	корпуса	ïðè +25°C	потерь,% при +25°C и 120 Гц	100 êÃö	температуре +125°С	Öåíà, ðóá.
ìêÔ	корпуса	ïðè +25°C	потерь,% при +25°C и 120 Гц	100 êÃö	температуре +125°С

150	D	9,0	8,0	0,7	+12%	7,00
150	C	9,0	8,0	1,2	+15%	-
220	X	13,2	8,0	0,7	+12%	-
220	D	13,2	8,0	0,7	+15%	12,50
330	X	19,8	8,0	0,4	+12%	-
330	D	19,8	8,0	0,4	+12%	19,61
470	X	28,2	10,0	0,4	+12%	-
			Uðàá.=10 Â ïðè +85°C (7 Â ïðè +125°C)
1,5	A	0,5	6,0	8,0	+12%	1,80
2,2	B	0,5	6,0	3,5	+12%	-
2,2	A	0,5	6,0	8,0	+12%	1,80
3,3	A	0,5	6,0	6,0	+12%	1,80
4,7	B	0,5	15,0	3,5	+12%	2,46
4,7	A	0,5	6,0	5,0	+12%	1,80
6,8	B	0,7	6,0	3,5	+12%	2,46
6,8	A	0,7	6,0	4,0	+12%	1,94
10	C	1,0	6,0	1,8	+12%	3,73
10	B	1,0	6,0	3,5	+12%	2,46
10	A	1,0	6,0	4,0	+15%	2,22
15	C	1,5	6,0	1,8	+12%	3,73
15	B	1,5	6,0	2,8	+12%	2,68
15	A	1,5	8,0	6,0	+15%	-
22	C	2,2	6,0	1,8	+12%	3,73
22	B	2,2	6,0	2,4	+15%	3,45
22	A	2,2	10,0	6,0	+15%	-
33	D	3,3	6,0	0,8	+12%	6,86
33	C	3,3	6,0	1,6	+12%	4,05
47	D	4,7	6,0	0,8	+12%	6,86
47	C	4,7	6,0	1,2	+15%	6,37
47	B	4,7	8,0	1,0	+15%	-
68	D	6,8	6,0	0,8	+12%	6,86
68	C	6,8	6,0	1,2	+15%	9,36
68	B	6,8	10,0	3,0	+15%	-
100	D	10,0	8,0	0,7	+12%	7,00
100	C	10,0	8,0	1,2	+15%	-
150	X	15,0	8,0	0,7	+12%	-
150	D	15,0	8,0	0,7	+15%	12,50
220	X	22,0	8,0	0,5	+15%	-
220	D	22,0	8,0	0,5	+15%	19,99
330	X	33,0	10,0	0,5	+15%	-
			Uðàá.=16 Â ïðè +85°C (10 Â ïðè +125°C)
1	A	0,5	4,0	10,0	+12%	1,51
1,5	A	0,5	6,0	8,0	+12%	1,83
2,2	A	0,5	6,0	6,0	+12%	1,83
3,3	B	0,5	6,0	3,5	+12%	2,11
3,3	A	0,5	6,0	5,0	+12%	1,83
4,7	B	0,8	6,0	3,5	+12%	2,46
4,7	A	0,8	6,0	4,0	+12%	1,94
6,8	C	1,1	6,0	1,9	+12%	3,94
6,8	B	1,1	6,0	2,5	+12%	2,46
6,8	A	1,1	6,0	3,5	+15%	-
10	C	1,6	6,0	1,8	+12%	3,94
10	B	1,6	6,0	2,8	+12%	2,71
15	C	2,4	6,0	1,8	+12%	3,94
15	B	2,4	6,0	2,5	+15%	3,45
22	D	3,6	6,0	0,8	+12%	7,15
22	B	3,6	6,0	2,2	+15%	-
33	D	5,3	6,0	0,8	+12%	7,15
33	C	5,3	6,0	1,2	+15%	6,55
47	D	7,5	6,0	0,8	+12%	7,15
47	C	7,5	6,0	1,2	+15%	9,54
68	D	10,9	6,0	0,7	+12%	7,29
100	X	16,0	8,0	0,7	+12%	-
100	D	16,0	8,0	0,7	+15%	7,00
150	X	24,0	8,0	0,5	+15%	-
			Uðàá.=20 Â ïðè +85°C (13 Â ïðè +125°C)
0,68	A	0,5	4,0	12,0	+12%	1,83
1	A	0,5	4,0	9,0	+12%	1,83
1,5	A	0,5	6,0	6,5	+12%	1,83
2,2	B	0,5	6,0	3,5	+12%	2,50
2,2	A	0,5	6,0	7,0	+12%	1,83
3,3	B	0,7	6,0	3,0	+12%	2,50
3,3	A	0,7	6,0	4,5	+15%	2,01
4,7	C	1,0	6,0	2,4	+12%	3,94
4,7	B	1,0	6,0	3,0	+12%	2,50
6,8	C	1,4	6,0	1,9	+12%	3,94
6,8	B	1,4	6,0	2,5	+15%	2,71
10	C	2,0	6,0	1,8	+12%	3,94
10	B	2,0	6,0	2,1	+15%	3,01
15	D	3,0	6,0	1,0	+12%	1,09

В каталоге указаны ориентировочные мелкооптовые цены Оптовые цены ниже на 5-15%

Емкость,	Типоразмер	Макс. ток утечки, мкА	Макс. тангенс угла диэлектрических	Ìàêñ. ESR ïðè +25°C è	Макс. увеличение емкости при	Öåíà, ðóá.
ìêÔ	корпуса	ïðè +25°C	потерь,% при +25°C и 120 Гц	100 êÃö	температуре +125°С	Öåíà, ðóá.
ìêÔ	корпуса	ïðè +25°C	потерь,% при +25°C и 120 Гц	100 êÃö	температуре +125°С

15	C	3,0	6,0	1,7	+12%	4,22
22	D	4,4	6,0	0,8	+12%	1,09
22	C	4,4	6,0	1,2	+15%	6,55
33	D	6,6	6,0	0,8	+12%	1,09
33	C	6,6	6,0	1,2	+15%	-
47	D	9,4	6,0	0,7	+12%	7,29
68	X	13,6	6,0	0,7	+12%	-
68	D	13,6	8,0	0,7	+15%	20,91
100	X	20,0	8,0	0,5	+15%	19,85
			Uðàá.=25 Â ïðè +85°C (17 Â ïðè +125°C)
0,33	A	0,5	4,0	15,0	+12%	1,83
0,47	A	0,5	4,0	14,0	+12%	1,83
0,68	A	0,5	4,0	10,0	+12%	1,83
1	B	0,5	4,0	5,0	+12%	2,50
1	A	0,5	4,0	8,0	+12%	1,97
1,5	A	0,5	6,0	7,5	+12%	1,83
2,2	C	0,6	6,0	3,5	+12%	3,94
2,2	B	0,6	6,0	4,5	+12%	2,71
3,3	C	0,9	6,0	2,5	+12%	3,94
3,3	B	0,9	6,0	3,5	+12%	3,48
4,7	C	1,2	6,0	2,4	+12%	3,94
4,7	B	1,2	6,0	1,5	+15%	-
6,8	C	1,7	6,0	1,9	+12%	3,73
6,8	B	1,7	8,0	2,8	+12%	-
10	D	2,5	6,0	1,0	+12%	1,09
15	D	3,8	6,0	1,0	+12%	1,09
15	C	3,8	6,0	1,5	+15%	-
22	C	5,5	6,0	1,4	+12%	-
33	X	8,3	6,0	0,7	+12%	-
33	D	8,3	6,0	0,7	+15%	14,08
47	X	11,8	6,0	0,7	+15%	-
68	X	17,0	8,0	0,7	+20%	-
			Uðàá.=35 Â ïðè +85°C (23 Â ïðè +125°C)
0,1	A	0,5	4,0	20,0	+12%	1,83
0,15	A	0,5	4,0	19,0	+12%	1,83
0,22	A	0,5	4,0	18,0	+12%	1,83
0,33	A	0,5	4,0	15,0	+12%	1,83
0,47	B	0,5	4,0	8,0	+12%	2,50
0,47	A	0,5	4,0	12,0	+12%	1,97
0,68	B	0,5	4,0	6,5	+12%	2,39
0,68	A	0,5	4,0	8,0	+12%	1,97
1	B	0,5	4,0	5,0	+12%	2,39
1	A	0,5	4,0	7,5	+12%	1,83
1,5	C	0,5	6,0	4,5	+12%	3,94
1,5	B	0,5	6,0	5,0	+12%	2,71
2,2	C	0,8	6,0	3,5	+12%	3,94
2,2	B	0,8	6,0	4,0	+12%	3,48
3,3	C	1,2	6,0	2,5	+12%	3,94
3,3	B	1,2	6,0	3,5	+15%	6,34
4,7	D	1,7	6,0	1,5	+12%	7,15
4,7	C	1,7	6,0	2,2	+12%	4,22
6,8	D	2,4	6,0	1,3	+12%	7,18
6,8	C	2,4	6,0	1,8	+12%	6,55
10	D	3,5	6,0	1,0	+12%	5,91
10	C	3,5	6,0	1,6	+15%	10,42
15	X	5,3	6,0	0,9	+12%	-
15	D	5,3	6,0	0,8	+12%	7,29
22	X	7,7	6,0	0,7	+12%	-
22	D	7,7	6,0	0,7	+15%	19,89
33	X	11,6	6,0	0,6	+15%	-
			Uðàá.=50 Â ïðè +85°C (33 Â ïðè +125°C)
0,1	A	0,5	4,0	20,0	+12%	2,85
0,15	B	0,5	4,0	16,0	+12%	4,12
0,15	A	0,5	4,0	15,0	+12%	2,99
0,22	B	0,5	4,0	14,0	+12%	4,12
0,33	B	0,5	4,0	10,0	+12%	4,12
0,47	C	0,5	4,0	8,0	+12%	12,11
0,47	B	0,5	4,0	9,0	+12%	4,58
0,68	C	0,5	4,0	7,0	+12%	5,91
0,68	B	0,5	4,0	8,0	+12%	5,88
1	C	0,5	4,0	5,5	+12%	5,91
1,5	D	0,8	6,0	3,5	+12%	9,72
1,5	C	0,8	6,0	4,5	+12%	6,44
2,2	C	1,1	6,0	3,0	+12%	7,74
3,3	D	1,7	6,0	2,0	+12%	9,72
4,7	D	2,4	6,0	1,4	+12%	9,72
6,8	X	3,5	6,0	1,0	+12%	-
10	X	5,0	6,0	0,7	+15%	-
15	X	7,5	8,0	0,7	+20%	-

Более подробную информацию Вы сможете найти на нашем сайте www.promelec.ru и на сайте производителя www.kemet.com

Полное описание в формате PDF на сайте www.promelec.ru

НИОБИЕВЫЕ ВЫВОДНЫЕ

Герметизированные постоянной емкости

Ê53-4

Шунтирующие и фильтровые цепи, накопление энергии в импульсных устройствах в цепях постоянного и пульсирующего токов.

Размер, мм

D x L

3,2 x 7,5

0,6 4 x 10

4 x 13

0,8

7 x 12

7 x 16

Диапазон	Номинальное		Òîê	Тангенс
номинальных	Номинальное		Òîê	óãëà
номинальных	напряжение,	Допуски, %	утечки,	óãëà	Öåíà, ðóá.
емкостей,	Â		ìêÀ	потерь, %,
ìêÔ	Â		ìêÀ	не более
ìêÔ				не более

0,68–22	6,3	±10; ±20; ±30	10	15	0,65…16,30
0,47–15	16	±10; ±20; ±30	10	15	2,94…18,01
1–10	20	±10; ±20; ±30	10	15	3,79…19,20
33–100	6,3	±10; ±20; ±30	25	20	3,14…38,55
22–68	16	±10; ±20; ±30	25	20	5,68…39,05
15–47	20	±10; ±20; ±30	25	20	9,47…36,09

Промежуточные значения номинальных емкостей соответствуют ряду Е6. Диапазон рабочих температур – -60…+85 °С Ток утечки – 5-50 мкА

meonk“pm{e jep`lh)eqjhe

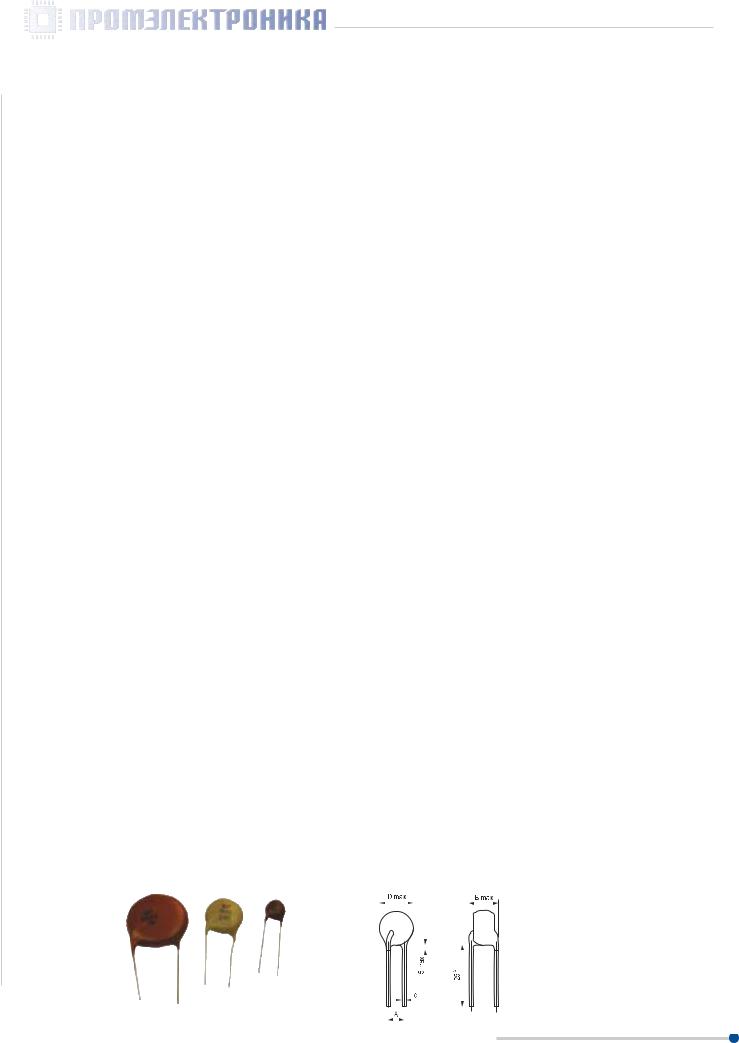

ОДНОСЛОЙНЫЕ ДИСКОВЫЕ

Импортные дисковые керамические (аналог КД)

Данные конденсаторы предлагаются двух типов в зависимости от материала конденсатора и ТКЕ: Температурнокомпенсированные(ТК) и с высокой диэлектрической постоянной (ТБ)

Температурно-компенсированные конденсаторы обладают низкими потерями (высокой добротностью) высокой стабильностью и линейной зависимостью емкость/температура. Эти особенности данных компонентов делают их особенно эффективными в применениях, где важна высокая добротность и высокая базовая стабильность по температуре-резонансные схемы и т.д.

Конденсаторы с высокой диэлектрической постоянной выполнены на основе титаната бария. Эти конденсаторы имеют большие номиналы емкости, маленькое внутреннее сопротивление. Данные компоненты широко используются в схемах коммутации и как элементы сглаживания, демпфирования, коррекции коэффициента мощности

Характеристики и условия тестирования.

Емкость – отклонения не превышают установленных, при следующих условиях: частота –1 МГц, напряжение –1В, температура – 25 ± 2° С

ÒÊ

ÒÁ

• Добротность: С>=ЗОпФ - Q>1000,С<ЗОпФ - Q>400+20*C

• Диэлектрические потери: 2,5…5 %

• Сопротивление изоляции: Минимум 10 ГОм, при номинальном

• Сопротивление изоляции: Минимум 7,5 ГОм, при номинальном

напряжении, после 60 сек. заряда

• Перенапряжение: в 2,5 раза больше номинального рабочего

напряжения

Öåíà: 0,07...0,39 ðóá.

Öåíà: 0,07...0,66 ðóá.

Маркировка КД 4300pF Z5V 20% 50V:

ÊÄ

4300pF

Z5V

20%

50V

Префикс

Номинальная

ÒKE

Отклонение

Номинальное рабочее

емкость

емкости

напряжение

Отклонение емкости

ÒÊ

Òèï	Отклонение емкости от номинала

Z	-20 %...+80 %
M	±20 %
K	±10 %

ÒÁ

Емкость, пФ	Отклонение

1-9	±0,25 ïÔ (Ñ) è ±0,5 ïÔ (D)
≥10	+5 ïÔ (J) è ±10 ïÔ (K)

Температурный коэффициент емкости (ТКЕ) TK

10-6/°Ñ	0	-80	-150	-220	-330	-470	-750	-1000	-1500	+300
10-6/°Ñ	0	-80	-150	-220	-330	-470	-750	-1000	-1500	-1500
Маркировка	NPO	N80	N150	N220	N330	N470	N750	N1000	N1500	SL
Отечественный класс	ÌÏÎ	~Ì75	Ì150	Ì220	Ì330	Ì470	Ì750	–	Ì1500	–

Температурный коэффициент емкости (ТКЕ) TБ

10-6/°Ñ	±4,7%	±7,5%	±10%	±15%	±22%	+22–33%	+22–56%	+22–82%	+22–56%	+22–82%
Маркировка	Y5E	Y5F	Y5P	Y5R	Y5S	Y5T	Y5U	Y5V	Z5U	Z5V

Технические характеристики TК

Максимальный				Емкость, пФ						Номинальное напряжение
Максимальный					ÒÊÅ					Номинальное напряжение
диаметр, мм					ÒÊÅ					(ïîñò. òîêà), Â
	NPO	N80	N150	N220		N330	N470	N750	SL
4,5	1–47	1-27	1-47	1-47		1-56	1-62	1-91	1-150
5,5	1–47	1-27	1-47	1-47		1-56	1-62	1-91	1-150	50–160–250
6,5	51–82	30-39	51-62	51-62		62-91	68-91	100-150	160-200
7,5	100	43-56	68-100	68-100		82-120	100-130	160-220	220-300	50–160–250
8,5	120–150	62-82	110-150	110-150		130-180	150-200	220-270	360-390

В каталоге указаны ориентировочные мелкооптовые цены Оптовые цены ниже на 5-15%

Максимальный				Емкость, пФ						Номинальное напряжение
Максимальный					ÒÊÅ					Номинальное напряжение
диаметр, мм					ÒÊÅ					(ïîñò. òîêà), Â
	NPO	N80	N150	N220		N330	N470	N750	SL
9,5	180–220	91-120	160-220	160-220		220-240	220-270	300-360	470-560
10,5	270–330	130-150	240-270	240-270		270-330	300-360	390-470	680-820
11,5	390
12,5		160-180	300-330	300-330		360-390	390-430	510-680
14,5	470

Технические характеристики TБ

Максимальный					Емкость, пФ					Номинальное
										Номинальное
				Температурный коэффициент						напряжение
диаметр, мм				Температурный коэффициент						напряжение
	Y5E	Y5F	Y5P	Y5R	Y5T	Y5U	Y5V	Z5U	Z5V	(ïîñò. òîêà), Â
	Y5E	Y5F	Y5P	Y5R	Y5T	Y5U	Y5V	Z5U	Z5V
4,5				220-1000	1000			1000-2000
5,5	100-820	150-560	220-1200	1200	1200-1800		4700-5000	3000-5000	4700-10000
6,5		680-820	1500-2700	1500-2700	2000-2700		10000		15000-22000
7,5			3000-3300	3000	3000-3900	4700-5000		1000		50–160–250
8,5			4700	300-4700	4700-5600	10000	22000		40000	50–160–250
8,5			4700	300-4700	4700-5600	10000	22000		40000
9,5			6800	5600	6800-8200				50000
10,5			8200	6800-10000	10000			20000
12,5			10000				47000
6,5	100-680	150-620	220-1200				4700-5000	1000-3300	4700
7,5	820-1000	820-1000	1500
8,5			1800-2700			4700-5000		4700-5000	5000
9,5			3000-3300							500
10,5			4700			10000	10000	10000	10000
12,5			10000				22000
14,5			10000				47000	20000-22000	20000-22000

МНОГОСЛОЙНЫЕ ВЫВОДНЫЕ

Аналог К10-17Б

Основные параметры:

• Диапазон номинальных значений емкости: 0,5пФ…10,0мкФ.

• Группы по ТКЕ:

NP0, X7R, Y5V, Z5U.

• Диапазон рабочих напряжений:

25, 50, 100Â.

• Диапазон рабочих температур:

–NPO, X7R

-55°Ñ…+125°Ñ

–Y5V

-25°Ñ…+85°Ñ

–Z5U

-10°Ñ…+85°Ñ

Система обозначений:

0805

102

500

Префикс

Типоразмер

ÒÊÅ

Номинальная емкость

Точность

Рабочее напряжение

0805

0,08õ0,05

NPO

Ï33…Ì47

102

1000 ïÔ

±0,10 ïÔ

160

16x100

1206

0,12õ0,06

±0,25 ïÔ

X7R

Ì1500…Í50

5R0

5,0 ïÔ

250

25x100

±0,5 ïÔ

1210

0,12õ0,10

500

50x100

Y5V

Í20…Í90

±1,0%

1812

0,18õ0,12

630

63x100

Z5U

Í20…Í90

±2,0%

2225

0,22õ0,25

101

10x101

±5,0%

3035

0,3õ0,35

10%

201

20x101

20%

501

50x101

+50%-20%

102

10x102

+80%-20%

202

20x102

100%

Основные электрические характеристики с привязкой к габаритным размерам:

Типоразмер			Габаритные размеры, мм				Рабочее напряжение	Диапазон номинальных значений емкости, пФ			Öåíà, ðóá.
Типоразмер		F (+0,2)	Hìèí (+0,5)	Lìàêñ	Wìàêñ	Tìàêñ	Рабочее напряжение	NPO	X7R	Y5V (Z5U)	Öåíà, ðóá.
		F (+0,2)	Hìèí (+0,5)	Lìàêñ	Wìàêñ	Tìàêñ		NPO	X7R	Y5V (Z5U)
	a	2,54	5
	b	2,54	10				25Â	0,5-3300	330-0,1ìêÔ	0,01-1,0ìêÔ
0805	c1	5,08	5,0 10,0	4,2	3,8	3,8	50Â	0,5-2200	330-0,047ìêÔ	0,01-0,68ìêÔ	0,28...14,04
0805	c2	5,08	5	4,2	3,8	3,8	100Â	0,5-1000	330-0,022ìêÔ		0,28...14,04
	c2	5,08	5				100Â	0,5-1000	330-0,022ìêÔ
	c3	5,08	5,0 10,0
	c1	7,5	5
	a	2,54					25Â	0,5-6800	1000-0,22ìêÔ	0,01ìêÔ-125
1206	b	3,5	10	5	4,5	3,8	50Â	0,5-4700	1000-0,1ìêô	0,01ìêÔ-1,0ìêÔ	0,81...10,45
	c1	5,08					100Â	0,5-3900	1000-0,068ìêÔ
	b	3,5					25Â	560-0,01ìêÔ	1000-0,33ìêÔ	0,1ìêÔ-1,5ìêÔ
1210	b	3,5	10	7,6	5,5	3,8	50Â	560-6800	1000-022ìêÔ	0,1ìêÔ-1,5ìêÔ	0,61...23,71
1210	c1	5,08	10	7,6	5,5	3,8	50Â	560-6800	1000-022ìêÔ	0,1ìêÔ-1,5ìêÔ	0,61...23,71
	c1	5,08					100Â	560-4700	1000-0,1ìêÔ
							100Â	560-4700	1000-0,1ìêÔ
							25Â	1000-0,015ìêÔ	0,01ìêÔ-0,47ìêÔ	0,15ìêÔ-3,3ìêÔ
1812	b	4,75	10	8,5	8,5	3,8	50Â	1000-0,01ìêÔ	0,01ìêÔ-0,33ìêÔ	0,15ìêÔ-3,3ìêÔ	3,36...27,99
							100Â	1000-6800	0,01ìêÔ-0,22ìêÔ
							25Â	1000-0,022ìêÔ	0,01ìêÔ-1,0ìêÔ	0,68ìêÔ-4,7ìêÔ
2225	b	5,5	10	10,5	9,5	4,2	50Â	1000-0,022ìêÔ	0,01ìêÔ-1,0ìêÔ	0,68ìêÔ-3,3ìêÔ	–
							100Â	1000-0,01ìêÔ	0,01ìêÔ-0,47ìêÔ
							25Â	1000-0,1ìêÔ	0,01ìêÔ-2,2ìêÔ	1,0ìêÔ-10,0ìêÔ
3035	b	7,5	10	12,5	10,5	4,2	50Â	1000-0,047ìêÔ	0,01ìêÔ-2,2ìêÔ	1,0ìêÔ-6,8ìêÔ	27,33
							100Â	1000-0,033ìêÔ	0,01ìêÔ-1,0ìêÔ

Полное описание в формате PDF на сайте www.promelec.ru

Габаритные чертежи:

ñ1

Ê10-47à

Конденсатор керамический монолитный для работы в цепях постоянного и переменного тока и в импульсных режимах.

Изолированный, с однонаправленными выводами, допускает работу

âусловиях повышенной влажности без дополнительной защиты. Всеклиматическое исполнение (В).

Изготавливают в водородоустойчивом исполнении (С).

Внешний вид и габаритные размеры, мм:

Типоразмер		Габаритные размеры, мм
Типоразмер
	Lmax	Hmax	Bmax	A	d
1	7,5	5,3	5	5±1	0,6±0,1
2	9	5,3	7,1	5±1	0,6±0,1
3	12	5,3	9,5	7,5±1	0,8±0,1
4	14	5,3	11	10±1	0,8±0,1
5	16	5,3	13,5	12,5±1	0,8±0,1
6	16	7,1	13,5	12,5±1	0,8±0,1

ñ2				ñ3
Характеристики

Группа по	Номинальная				Номинальное				Интервал рабочих
температурной	Номинальная				Номинальное				Интервал рабочих
температурной		емкость			напряжение				температур
стабильности		емкость			напряжение				температур
стабильности

ÌÏ0	10 ïÔ–0,1 ìêÔ				100; 250; 500 Â				-60/+125°Ñ
Í30	1000 ïÔ–2,2 ìêÔ				50; 100; 250; 500 Â				-60/+125°Ñ
Í90	1,0–15 ìêÔ				16; 25; 50 Â				-60/+85°C
Допустимое отклонение емкости

Группа по температурной			Ряд значений номинальной				Допуск отклонения
стабильности				емкости				емкости, %

ÌÏ0				Å 24				±5; ±10; ±20
Í30				Å 6				±20; +50 / -20
Í90				Å 6				-4
Í90								-4
Тангенс угла диэлектрических потерь

Группа по температурной			Номинальная емкость, пФ			Тангенс угла потерь, max
стабильности			Номинальная емкость, пФ			Тангенс угла потерь, max
стабильности

		Ñ = 10					Не нормируется
ÌÏ0			10 < Ñ ≤ 50			1,5 õ (150/Ñíîì+7) õ 10-4
		Ñ > 50						0,0015
Í30, Í90			Все номинальные					0,035
Í30, Í90		емкости						0,035
		емкости

Группа ТКЕ МП0

100

1600-6800 ïÔ

7500 ïÔ - 0,018 ìêÔ

0,020 - 0,039 ìêÔ

0,043-0,068 ìêÔ

0,075 - 0,1 ìêÔ

13,57…244,34

250

430-1500 ïÔ

1600 - 3300 ïÔ

3600 - 8200 ïÔ

9100 ïÔ - 0,012 ìêÔ

0,013 - 0,022 ìêÔ

12,25…86,18

500

10-390 ïÔ

430 - 1000 ïÔ

1100 - 2200 ïÔ

2400 - 3900 ïÔ

4300 - 6800 ïÔ

7,57…66,33

Группа ТКЕ Н30

Uíîì, Â

Типоразмеры

Öåíà, ðóá.

0,047; 0,068 ìêÔ

0,1 - 0,22 ìêÔ

0,33; 0,47; 0,68 ìêÔ

0,68; 1,0; 1,5 ìêÔ

1,0; 1,5; 2,2 ìêÔ

10,29…124,48

100

0,01 - 0,033 ìêÔ

0,047; 0,068 ìêÔ

0,1; 0,15 ìêÔ

0,22; 0,33 ìêÔ

0,47; 0,68 ìêÔ

12,61…86,09

250

1500 - 6800 ïÔ

0,01; 0,015 ìêÔ

0,022; 0,033; 0,047

0,068 ìêÔ

0,1 ìêÔ

12,21…45,81

ìêÔ

500

1000 ïÔ

1500 - 3300 ïÔ

4700; 6800 ïÔ

0,01; 0,015 ìêÔ

0,022 ìêÔ

0,033; 0,047 ìêÔ

11,30…43,52

Группа ТКЕ Н90

Uíîì, Â

Типоразмеры

Öåíà, ðóá.

10; 15 ìêÔ

4,7 ìêÔ

50,40

1,0; 1,5 ìêÔ

2,2 ìêÔ

1,0; 1,5; 3,3 ìêÔ

2,2; 4,7; 6,8 ìêÔ

38,95…121,78

МНОГОСЛОЙНЫЕ ЧИП

Основные параметры:

• Диапазон номинальных значений емкости:

0,5ïÔ...10,0ìêÔ

• Диапазон рабочих температур:

–NPO, X7R -55°Ñ…+125°Ñ

• Группы ТКЕ:

NPO, X7R, Y5V, Z5U

–Y5V

-25°Ñ…+85°Ñ

• Дипазон рабочих напряжений:

16, 25, 50, 100Â

–Z5U

-10°Ñ…+85°Ñ

Система обозначений:

CÑ

0805

102

500

Префикс

Типоразмер

ÒÊÅ

Номинальная емкость

Точность

Рабочее напряжение

0402

NPO

Ï33…Ì47

±0,1 ïÔ

160

16x100

2R0

2,0 ïÔ

0603

X7R

Ì1500…Í50

102

1000 ïÔ

±0,25 ïÔ

250

25x100

0805

Y5V

Í20…Í90

103

0,01 ìêÔ

±0,5 ïÔ

500

50x100

±1,0%

630

63x100

1206

Z5U

Í20…Í90

±2,0%

101

10x101

1210

±5,0%

201

20x101

1812

±10%

501

50x101

2225

±20%

102

10x102

3035

+50%-20%

202

20x202

В каталоге указаны ориентировочные мелкооптовые цены Оптовые цены ниже на 5-15%

Основные электрические характеристики с привязкой к габаритным размерам:

Типоразмер		Габаритные размеры, мм			Рабочее	Диапазон номинальных значений емкости, пФ			Öåíà, ðóá.
	L	W	Í	T	напряжение	NPO	X7R	Y5V
	L	W	Í	T		NPO	X7R	Y5V

					16Â	-	100–0,015 ìêÔ	0,01 ìêÔ–0,01 ìêÔ
0402	1,0±0,07	0,5±0,05	0,5±0,05	0,1±0,05	25Â	0,5–150	100–4700	0,01 ìêÔ–0,047 ìêÔ	0,06…0,11
					50Â	0,5–100	100–2200	-
					16Â	-	100–0,01 ìêÔ	-
0603	1,6±0,1	0,8±0,10	0,8±0,1	0,3±0,1	25Â	0,5–1000	100–0,068 ìêÔ	0,01 ìêÔ –0,22 ìêÔ	0,11…0,89
0603	1,6±0,1	0,8±0,10	0,8±0,1	0,3±0,1	50Â	0,5–560	100–0,027 ìêÔ	0,01 ìêÔ–0,15 ìêÔ	0,11…0,89
					50Â	0,5–560	100–0,027 ìêÔ	0,01 ìêÔ–0,15 ìêÔ
					100Â	0,5–330	100–0,015 ìêÔ	-
					25Â	0,5–4700	100–0,22 ìêÔ	0,01 ìêÔ–1 ìêÔ
			0,7+0,3/-0,2		50Â	0,5–2200	100–0,10 ìêÔ	0,01 ìêÔ–0,22 ìêÔ
0805	2,00±0,20	1,25±0,20	1,25±0,15	0,5±0,25	100Â	0,5–1000	100–0,018 ìêÔ	0,01 ìêÔ–0,10 ìêÔ	0,14…2,45
			1,0+0,3/-0,2		200Â	0,5–270	100–4700	-
					200Â	0,5–270	100–4700	-
					500Â	0,5–180	100–2200	-
					25Â	1,5–3300	150–0,33 ìêÔ	0,01 ìêÔ–4,7 ìêÔ
					50Â	1,5–3300	150–0,22 ìêÔ	0,01 ìêÔ–0,47 ìêÔ
			1,0+0,3/-0,2		100Â	1,5–3300	150–0,15 ìêÔ	0,01 ìêÔ–0,22 ìêÔ
1206	3,20±0,30	1,60±0,20	1,0+0,3/-0,2	0,5±0,25	200Â	1,5–470	150–0,047 ìêÔ	0,01 ìêÔ–0,01 ìêÔ	0,28…18,01
1206	3,20±0,30	1,60±0,20	1,25+0,2/-0	0,5±0,25	200Â	1,5–470	150–0,047 ìêÔ	0,01 ìêÔ–0,01 ìêÔ	0,28…18,01
			1,25+0,2/-0		500Â	1,5–470	150–0,01 ìêÔ	0,01 ìêÔ–0,039 ìêÔ
					500Â	1,5–470	150–0,01 ìêÔ	0,01 ìêÔ–0,039 ìêÔ
					1000Â	1,5–270	150–4700	-
					2000Â	1,5–220	150–1200	-
					25Â	220–5600	1000–0,47 ìêÔ	0,01 ìêÔ–1 ìêÔ
					50Â	220–5600	1000–0,33 ìêÔ	0,01 ìêÔ–0,47 ìêÔ
			1,0+0,3/-0,2		100Â	100–3300	1000–0,22 ìêÔ	-
1210	3,20±0,30	2,50±0, 30	1,0+0,3/-0,2	0,70±0,25	200Â	100–2700	1000–0,056 ìêÔ	-	2,11…15,99
1210	3,20±0,30	2,50±0, 30	1,25±0,2	0,70±0,25	200Â	100–2700	1000–0,056 ìêÔ	-	2,11…15,99
			1,25±0,2		500Â	100–1000	1000–0,022 ìêÔ	-
					500Â	100–1000	1000–0,022 ìêÔ	-
					1000Â	100–470	1000–3300	-
					2000Â	100–220	150-2200	-
					25Â	1000–0,01 ìêÔ	1000–1 ìêÔ	0,01 ìêÔ–1 ìêÔ
					50Â	1000–0,01 ìêÔ	1000–1 ìêÔ	0,01 ìêÔ–1 ìêÔ
					100Â	100–4700	1000–0,68 ìêÔ	0,01 ìêÔ–0,47 ìêÔ
1812	4,50±0,40	3,20±0,30	2,5	1,00±0,25	200Â	100–2700	1000–0,22 ìêÔ	0,01 ìêÔ–0,47 ìêÔ	2,39…22,30
					500Â	100–1800	1000–0,10 ìêÔ	0,01 ìêÔ–0,47 ìêÔ
					1000Â	100–1500	270–0,015 ìêÔ	-
					2000Â	100–1000	270–5600	-
					25Â	150–680	0,01 ìêÔ–1 ìêÔ	0,68 ìêÔ–4,7 ìêÔ
					50Â	1000–0,022 ìêÔ	0,01 ìêÔ–1 ìêÔ	0,68 ìêÔ–3,3 ìêÔ
					100Â	1000–0,01 ìêÔ	0,01 ìêÔ–0,47 ìêÔ	-
22005	5,70±0,50	6,40±0,50	2,5	1,00±0,25	200Â	1000–8200	153–0,42 ìêÔ	-	23,35…68,55
					500Â	1000–5600	0,018ìêÔ–0,39ìêÔ	-
					1000Â	1000–3300	8200–0,01 ìêÔ	-
					2000Â	1000–2200	1200–0,01 ìêÔ	-
					25Â	1000–0,01 ìêÔ	0,01 ìêÔ–2,2 ìêÔ	1 ìêÔ–10 ìêÔ
					50Â	1000–0,047 ìêÔ	0,01 ìêÔ–2,2 ìêÔ	1 ìêÔ–6,8 ìêÔ
					100Â	1000–0,033 ìêÔ	0,01 ìêÔ–1 ìêÔ	-
3035	7,60±10,50	9,00±0,50	3	1,00±0,25	200Â	1000–0,022 ìêÔ	0,01 ìêÔ–1,2 ìêÔ	-	-
					500Â	1000–0,018 ìêÔ	682–1 ìêÔ	-
					1000Â	1000–8200	-	-
					2000Â	1000–1200	-	-

ВЫСОКОВОЛЬТНЫЕ

Ê15-5

Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях постоянного, переменного синусоидального токов и в импульсных режимах.

Внешний вид

Габаритный чертеж

Полное описание в формате PDF на сайте www.promelec.ru

26	Промежуточные значения номинальных емкостей соответствуют ряду Е12; диапазон рабочих температур – -40…+85 °С

<<< < Предыдущая 12 / 32 3 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
11.11.20181.69 Mб43Комплексный практикум.doc
#
12.04.20157.32 Mб294Кон. механика02-2-16.doc
#
12.04.20153.93 Mб306Кон.маг1-04-2.doc
#
12.04.20152.32 Mб188Кон.мол.физика02-16.doc
#
12.04.20155.43 Mб402Кон.эл.ток-04-2.doc
#
12.04.20151.85 Mб54конденсаторы.pdf
#
12.04.201531.74 Кб92Кондратова Мария (ФК12б) Тесты по статистики.doc
#
01.05.20251.39 Mб9Конспект ЛЕКЦИИ - копия.doc
#
12.04.20151.25 Mб167Конспект лекций.doc
#
01.07.2025983.55 Кб1Конспект ТОСП КСС.doc
#
12.04.20151.02 Mб357Конспект_Экономика.docx
