3.3. Выбор вводного выключателя
Цель расчета: выбор вводного выключателя и трансформатора тока КТП.
Выбираем АВ КТП по номинальному току:
Iр=Sн/(*Uнн)=400/(
*0,4)=578,03А.
(3.6)
Выбираем АВ типа ВА51-39 с номинальным током 630 А.
Вводной ТТ выбираем с номинальным током 630 А по номинальному КТП.
4. Расчет токов кз
Коро́ткое замыка́ние (КЗ) — электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов.
В трёхфазных электрических сетях различают следующие виды коротких замыканий
однофазное (замыкание фазы на землю или нейтральный провод);
двухфазное (замыкание двух фаз между собой);
двухфазное на землю (две фазы между собой и одновременно на землю);
трёхфазное (три фазы между собой)
При коротком замыкании резко и многократно возрастает сила тока, протекающего в цепи, что, согласно закону Джоуля — Ленцаприводит к значительному тепловыделению, и, как следствие, возможно расплавление электрических проводов, с последующим возникновением возгорания и распространением пожара.
Короткое замыкание в одном из элементов энергетической системы способно нарушить её функционирование в целом — у других потребителей может снизиться питающее напряжение, что может привести к повреждению устройства; в трёхфазных сетях при коротких замыканиях возникает асимметрия напряжений, нарушающая нормальное электроснабжение. В больших энергосетях короткое замыкание может вызывать тяжёлые системные аварии.
В случае повреждения проводов воздушных линий электропередачи и замыкании их на землю в окружающем пространстве может возникнуть сильное электромагнитное поле, способное в близко расположенном оборудовании навести ЭДС, опасную для аппаратуры и работающих с ней людей.
Расчет токов КЗ производим в соответствии с ГОСТ 28249-93. В электроустановках переменного тока напряжением до 1 кВ расчет токов КЗ выполняют с целью проверки коммутационной аппаратуры и проводников на стойкость к токам КЗ, проверки чувствительности и селективности действия защит.
При расчете токов КЗ учитывают все активные и индуктивные сопротивления короткозамкнутой цепи, включая активные сопротивления различных контактов и контактных соединений, а также сопротивлений электрической дуги в месте КЗ. Расчет выполним для трех точек КЗ, согласно ниже приведенной схемы - рисунок 1.
Токи в первой точке КЗ используются для проверки оборудования КТП на стойкость к токам КЗ, токи второй точки КЗ - для проверки выключателя и трансформатора тока отходящей линии от КТП к ШР, токи третьей точки КЗ - для проверки предохранителя отходящей от ШР линии:
Для расчета токов КЗ составим схемы замещения отдельно для индуктивных, отдельно для индуктивных сопротивлений, для каждой из точек КЗ.
Точка К1
Рисунок - схема замещения для индуктивных сопротивлений.
Рисунок – схема замещения для активных сопротивлений.
Точка К2

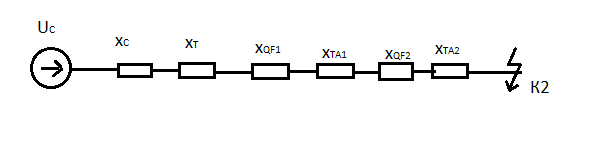

Рисунок - схема замещения для индуктивных сопротивлений.
Рисунок – схема замещения для активных сопротивлений.
Точка К3
Рисунок - схема замещения для индуктивных сопротивлений.
Рисунок – схема замещения для активных сопротивлений.
где
– среднее номинальное напряжение сети,
подключенной к обмотке низшего напряжения,
В;
–среднее
номинальное напряжение сети, подключенной
к обмотке высшего напряжения, В;
–номинальный
ток отключения выключателя на стороне
ВН, кА.
Где
– номинальная мощность трансформатора,
кВА;
–потери
короткого замыкания в трансформаторе,
кВт;
–номинальное
напряжение обмотки низшего напряжения,
кВ;
–напряжения
короткого замыкания трансформатора,
%.
Сопротивления автоматических выключателей и трансформаторов тока выберем по справочным данным, исходя из их номинальных токов.
Номинальный
ток выключателя QF1
равен 630 А, для этого выключателя по
табл.
,
;
номинальный ток выключателяQF2
равен 160 А, для этого выключателя -
,
.
Трансформатор
тока с номинальным током током 600 А имеет
сопротивления
,
– табл; трансформатор тока отходящей
линии с номинальным током 150 А имеет
сопротивления
;
.
В эти значения включены сопротивления
контактных соединений.
Сопротивление
кабельной линии, идущей от КТП к ШР,
сечением 4х185
мм2
(удельные
сопротивления
,
,
длину линии принимаем равной 30 м).
где
– удельное активное сопротивление,
мОм/м;
–удельное
индуктивное сопротивление, мОм/м;
l – длина линии, м.
Сопротивление дуги будем учитывать приблизительно в виде активного сопротивления и соответственно его значение будет (для трёх точек КЗ)
–10
мОм;
–15
мОм;
–20
мОм.
Начальное действующее значение периодической составляющей тока трёхфазного КЗ определяем по следующей формуле
,
кА,
Где
,
– суммарное активное и индуктивное
сопротивления прямой последовательности
цепи КЗ, мОм.
