Введение
Лесные машины – сложные агрегаты и требования, предъявляемые к ним, настолько разнообразны, что для их удовлетворения необходимо наличие ряда эксплуатационных качеств, которые в комплексе должны характеризовать эффективность машин в тех или иных условиях эксплуатации. Чтобы иметь возможность оценить влияние отдельных эксплуатационных качеств на общую эффективность машины, нужно установить объективные, научно обоснованные измерители этих качеств и методику их определения. Правильный выбор эксплуатационных качеств и их оценочных измерителей, понимание связи между показателями, принятыми для характеристики машины, ее реальной эффективностью в эксплуатационных условиях все это имеет существенное значение для дальнейшего технического прогресса отечественного машиностроения.
Теория лесных машин – одна из дисциплин, изучающих эксплуатационные качества машин. Ее задачи: выбор и характеристика важнейших эксплуатационных качеств, исследование влияния, оказываемого на них различными конструктивными и эксплуатационными факторами, обоснование измерителей, которые позволяют объективно оценивать эксплуатационные качества, разработка методов определения этих измерителей. В конечном счете, задача теории лесных машин заключается в создания научных основ для дальнейшего совершенствования конструкций этих машин и повышении эффективности их использования.
От надежности и производительности работы машин по выращиванию леса, заготовке и переработке древесины зависит ритмичная, устойчивая круглогодовая работа лесных, лесозаготовительных и деревообрабатывающих предприятий. Поэтому инженеру-механику важно знать основы теории, конструкцию и расчет лесных и лесохозяйственных машин.
1 Определение мощности и выбор типа двигателя
Мощность двигателя лесотранспортной машины определяется по формуле:
,
(1.1)
где РК – сила тяги на ведущих колесах, потребная для преодоления сил сопротивления движению, Н;
V – скорость движения, км/ч;
ТР – механический КПД трансмиссии.
Эксплуатация лесотранспортных машин происходит в сложных условиях, когда значения РК и V изменяется в широких пределах из-за резкого колебания коэффициентов сопротивления движению. Поэтому мощность двигателя определяется для трех следующих вариантов и в последующих расчетах принимается наибольшая.
,
,
.
(1.2)
Сила тяги РК для трех режимов определяется по формулам:
;
(1.3)
;
(1.4)
,
(1.5)
где Ga=G + GПР + Q – полная сила веса транспортной системы, Н;
G – сила веса тягача, Н;
GПР – сила веса полуприцепа, Н;
Q – сила веса полезного груза, Н;
f – коэффициент сопротивления движению;
I – уклон дороги;
кВ – коэффициент обтекаемости (кВ=0,6…0,7);
Vmin, Vраб, Vmax – скорости движения машины, соответственно минимальная, рабочая и максимальная, км/ч;
F – лобовая поверхность машины, м2.
F = 0,775 × B × H, (1.6)
где В – ширина колеи, м;
Н – габаритная высота машины, м.

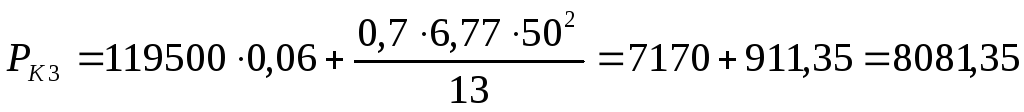

Ga= 119500 + 75000 = 194500 Н.
Для влажного песка f = 0,06…0,15. Принимаем fmin =0,06; fср = 0,105; fmax = 0,15.
194500
×
(0,15 + 0,03)= 35010 Н,
F = 0,775 × 3,175 2,750 = 6,77 м2,
Н
Н
кВт
кВт
кВт

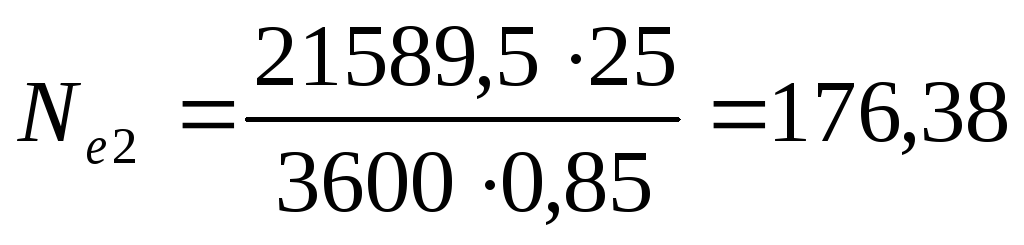

Т.е. рассчитанная мощность составляет 176,38 кВт, принимаем двигатель ЯМЗ-238 со следующими характеристиками: Nен = 176,5 кВт; nен = 2100 мин-1; gен = 227,1 г/кВт·ч.
Определим основные размеры двигателя, то есть диаметр цилиндра d и ход поршня S.
Определение диаметра цилиндра (мм) производится по формуле:
,
(1.8)
где – число тактов рабочего цикла, = 4;
pe – среднее эффективное давление, Рe = 0,75МПа;
i – число цилиндров, i = 8;
– отношение хода поршня к диаметру цилиндра, = 1,04;
n – частота вращения коленчатого вала, n = 2100 мин-1.
.
Ход поршня рассчитывается по формуле:
.
(1.9)
S= 1,04 127,28= 132,37 мм.
В проекте необходимо вычислить и оценить следующие основные параметры двигателя:
литровую мощность (кВт/л):
,
(1.10)
рабочий объем цилиндра, (л):
,
(1.11)
удельную массу двигателя (кг/кВт):
,
(1.12)
где GД – сухая масса двигателя, кг;
среднюю скорость поршня:
,
(1.13)
где S – ход поршня, м.
л;
кВт/л;
кг/кВт;
м/с.
Полученные значения основных параметров двигателя находятся в пределах допустимых значений.
