2.1.4. Дифференциальный усилитель.
Р Рис.
66. Дифференциальный усилитель.
Рассмотрим работу каскада. При подаче синфазного сигнала положительной полярности Uвх1 = Uвх2 возрастают напряжения на базах обоих транзисторов, что должно привести к возрастанию токов баз и как следствие к возрастанию токов коллекторов. Однако одновременное возрастание токов коллекторов не возможно, так как их сумма равна стабильному току, и это приводит к увеличению напряжения на эмиттерах на туже величину, что и синфазное напряжение. Так как токи коллекторов не изменятся то, и напряжения на коллекторах не изменятся. Описанный механизм работает однозначно только при условии строгой симметрии дифференциального усилителя. Важна особенность полученного вывода состоит в том, что увеличение Uс не приводит к увеличению Uвых. Однако, учитывая, что реальный источник имеет ограниченное внутреннее сопротивление возможно незначительное увеличение тока коллекторов и изменение напряжения на коллекторах, и поэтому вводят параметр ДУ коэффициент усиления синфазного сигнала Кс = - Rк/2rст, где rст – внутреннее сопротивление источника тока. Учитывая, что Rк<<rст коэффициент усиления синфазного сигнала намного меньше 1, и во многих случаях Кс ≈ 1/1000.
Подача на вход
дифференциального сигнала соответствует,
например, возрастанию напряжения на
базе VT1 и уменьшению напряжения на базе
VT2, что приводит к возрастанию тока базы
и тока коллектора VT1 и к уменьшению тока
базы и тока коллектора VT2. Выходные
напряжения при этом изменяются, но
напряжение на эмиттерах остается
неизменным. Описанный механизм
соответствует работе усилительного
каскада с заземленным эмиттером, и
поэтому коэффициент усиления
дифференциального сигнала определяется
выражением
,
для транзистора VT1 и
,
для транзистора VT2.
Учитывая, что в идеальном случае напряжение на эмиттерах не изменяется при изменении дифференциального напряжения, а изменяются только напряжения на базах dUд = 2dUбэ входное сопротивление определиться как rвх = dUд/dIб = 2dUбэ/dIб = 2rбэ. Отсюда видно, что дифференциальный усилитель при работе с малыми входными напряжениями имеет низкое входное сопротивление. Для увеличения его используют разные схемотехнические и конструктивные приемы. Установка в цепь эмиттера каждого транзистора дополнительного резистора. Как известно это приводит к появлению отрицательной обратной связи, что уменьшает коэффициент усиления и увеличивает входное сопротивление. Чтобы в этом случае уменьшение коэффициента усиления было не большим, используют микротоки коллектора, что позволяет увеличить сопротивление в цепи коллектора и получить незначительное уменьшение Кд. Другим приемом является использование транзисторов Дарлингтона или транзисторов с супербетта (β = 1000 ÷ 8000).
Выходное сопротивление определяется, как и для других каскадов, у которых выходной сигнал снимается с коллектора транзистора rвых = Rk ||rk.
Для
оценки диапазона входных сигналов
воспроизводимых на выходе с незначительными
искажениями рассмотрим работу каскада
при больших сигналах. Выразим токи
коллекторов в виде экспоненциальных
зависимостей
и
.
К тому же учтем Iст = Iк1 + Iк2, Uд = Uбэ1 –
Uбэ2. Отношение токов
.
Окончательно выражение тока коллектора
VT1 через Iст имеет вид
.
Далее построим график зависимости
Ik1/Iст = f(Uд/φТ),
который приведен на рис. 67. Анализируя
полученную передаточную характеристику,
приходим к выводу, что при Uд = 0 токи
коллекторов равны между собой.
Зависимость вцелом нелинейная и близка к линейной зависимости только при Uд ≈ (1÷2)*φт.
Т

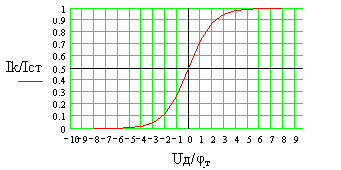

Рис.
67. Переходная характеристика
дифференциального усилителя.
