Ручная наступательная граната ргд-5

Граната РГД-5 дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Тактико-технические характеристики

Масса гранаты — 310г

Масса боевого заряда — 110г

Разрывной заряд — тротил

Время замедления — 3,5-4,5сек

Дальность броска — 40-50м

Радиус убойного действия осколков— 25м

Радиус разлета осколков — более 30м

Тип запала — УЗРГМ (дистанционный)

Ручная осколочная граната ф-1

Ручная граната Ф-1 дистанционного действия, принадлежит к типу осколочных оборонительных гранат и предназначена для поражения живой силы противника из-за укрытия.

Тактико-технические характеристики

Масса гранаты — 600г

Масса боевого заряда — 60г

Разрывной заряд — тротил

Дальность броска — 35-45м

Время замедления — 3,5-4,5сек

Радиус убойного действия осколков — 200м

Радиус разлета осколков — 250м

Тип запала — УЗРГМ (дистанционный)

Ручная граната образца 1942 года рг-42

Граната РГД-5 дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Тактико-технические характеристики

Масса гранаты — 420г ,

Масса боевого заряда — 110-120г

Разрывной заряд — тротил

Время замедления — 3-4сек

Дальность броска — 30-40м,

Радиус убойного действия осколков— 25м

Радиус разлета осколков — более 30м

Тип запала — УЗРГМ (дистанционный)

Ручная граната оборонительная рго

Ручная граната РГО ударно-дистанционного действия, принадлежит к типу осколочных оборонительных гранат и предназначена для поражения живой силы противника из-за укрытия.

Тактико-технические характеристики

Масса гранаты — 530г

Масса разрывного заряда — 92г

Разрывной заряд — тротил

Дальность броска — 20-40м

Время замедления — 3,3-4,3сек

Радиус убойного действия осколков — 150м

Радиус разлета осколков — 200м

Тип запала — УДЗ (ударно-дистанционный)

Радиус эффективного поражения — 16,5м

Ручная граната наступательная ргн

Граната РГН ударно-дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Тактико-технические характеристики

Масса гранаты — 310г

Масса разрывного заряда — 114г

Разрывной заряд — тротил

Дальность броска — 30-45м

Время замедления — 3,3-4,3сек

Радиус убойного действия осколков — 24м

Тип запала — УДЗ (ударно-дистанционный)

Радиус эффективного поражения — 8,7м

Вопрос №2 Устройство гранат.

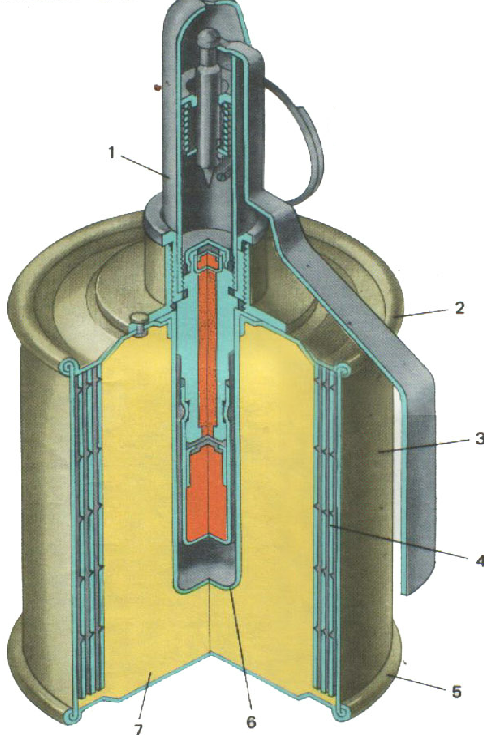

Ручная осколочная граната РГ-42 состоит из:

- корпуса с трубкой для запала;

- металлической ленты;

- разрывного заряда;

- запала УЗРГМ.

Корпус гранаты служит для помещения разрывного заряда металлической ленты, трубки запала, а также для образования осколков при взрыве гранаты. Корпус цилиндрический имеет дно и крышку. К крышке корпуса прикреплены трубка для помещения запала и предохранения заряда от осыпания и фланец с резьбой для ввинчивания запала. Для служебного обращения во фланец трубки ввинчивается пластмассовая пробка.

Металлическая лента, рассеченная на квадратики, служит для обра­зования осколков при разрыве гранаты. Она свернута в 3-4 слоя внутри корпуса. Разрывной заряд предназначен для разрыва корпуса гранаты и металлической ленты на осколки - изготавливается из В.В. - тротил.

Запал УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из:

- ударного механизма;

- собственно запала.

Ударный механизм служит для воспламенения капсюля - воспла­менителя запала.

Он состоит из:

1 - трубки ударного механизма;

2 - соединительной втулки;

3 - направляющей шайбы;

4 -боевой пружины;

5 - ударника;

6 - шайбы ударника;

7 - спускового рычага;

8 - предохранительной чеки с кольцом.

Собственно запал служит для взрыва разрывного заряда гранаты.

Он состоит из:

9 - втулки замедлителя;

10 - капсюля - воспламенителя;

11 - порохового замедлителя;

12- капсюля детонатора.

Далее необходимо рассмотреть взаимное расположение деталей механизмов, а также огневую цепь запала.

Работа частей запала УЗРГМ.

Перед метанием гранаты пластмассовая пробка вывинчивается из трубки, на её место ввинчивается до отказа запал. Части ударного механизма находятся в следующем положении:

ударник взведен и удерживается спусковым рычагом, боевая пружина сжата, спусковой рычаг удерживается предохранительной чекой на труб­ке воспламеняющего механизма.

- При метании гранаты положение частей запала не меняется, так как после выдергивания предохранительной чеки спусковой рычаг будет оставаться прижатым к корпусу гранаты.

-При броске гранаты спусковой рычаг освобождается и под действием боевой пружины поворачивается и освобождает ударник, который нака­лывает капсюль-воспламенитель и воспламеняет его. Луч огня от KB передается пороховому замедлителю, время горения которого 3,2 - 4,2сек. Затем луч огня передается капсюлю - детонатору. От КД взрывается разрывной заряд гранаты. Радиус разлета убойных осколков гранаты РГ-42 при взрыве около 25м.

Особенности устройства гранат РГД-5, Ф-1.

Особенность устройства гранаты РГД-5 состоит в том, что корпус имеет две части - верхнюю и нижнюю. Верхняя часть корпуса состоит из внешней оболочки, называемой колпачком, и вкладыша колпака. Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном и вкладыша поддона.

Разрывной заряд гранаты изготавливается из двух частей по конфигурации такой же как и у внутренний полости корпуса. При сборке обе части корпуса соединяются между собой при помощи закольцовки.

Действие гранаты РГД-5 аналогично действию осколочной гранаты РГ-42.

Граната Ф-1 была разработана на основе французской осколочной гранаты F-1 модели 1915г. массой 572г (не путать с современной моделью F I с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона, поставлявшихся в Россию в годы  Первой мировой войны.

Корпус гранаты Ф-1литой чугунный с продольными и поперечными насечками, по которым граната обычно разрывается, давая осколки заданного дроб­ления и достаточной силы, способные поражать живую силу противника в радиусе 250м.

РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в сравнительно большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах, зто позволяло противнику, во время заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или  скатьвания со склона.

Эти недостатки в сочетании с недостаточно равномерным осколочным полем требовалось устранить в новых гранатах, каковыми стали РГН (наступательная) и РГО (оборонительная), разработанные в ГНПП «Базальт», оснащенные датчиком цели и срабатывающие при ударе о любую преграду.

Каждая граната состоит из корпуса, заряда чатой смеси, детонационной шашки и запала, унифицированного для обеих моделей.

Корпус гранаты РГН изготовлен из алюминиевого сплава и состоит из верхней и нижней полусфер. На внутренних поверхностях полусфер нанесена насечка, с целью получения заданного дробления корпуса при разрыве.

Корпус гранаты РГО изготовлен из стали и состоит из нижней внутренней и нижней наружной полусфер, верхней наружной и верхней внутренней полусфер. На каждой из полусфер нанесена насечка, с целью получения заданного дробления корпуса при разрыве.

номер партии, год изготовления.

Сведения о гранатах:

РГД-5 - сокращенное наименование гранаты.

00-1-57 - номер завода, номер партия и год изготовления.

20 шт - количество гранат в ящике.

Брутто 14кг - вес ящика с гранатами.

На правой стенке ящика, а также на корпусе каждой гранаты указывается: номер завода, условное обозначение ВВ. На крышке ящика наносится знак опасности.

Состав ударно-дистанционный запала (УДЗ)

Накольно - предохранительный механизм:

- спусковой рычаг;

-ударник с жалом;

- боевая пружина;

- кольцо с чекой;

- планка;

- заглушка;

- капсюль – воспламенитель.

Механизм дальнего взведения.

- пороховые предохранители;

- капсюль – воспламенитель;

- движок;

- пружина.

Датчик цели.

- жало;

- пружина;

- гильза;

- втулка;

- груз.

Детонационный узел.

- замедлитель;

- капсюль – детонатор.

Механизм самоликвидации.

- капсюль – детонатор.

Взаимодействие частей и механизмов запала при встрече гранаты с преградой (поверхностью)

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом и планку.

Заглушка с капсюлем – воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины накалывает жалом капсюль – воспламенитель. Луч огня воспламеняет пороховые запрессовки предохранителей и пиротехнический состав замедлителя самоликвидатора. Через 1-1,8с выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком. Движок под воздействием пружины становится в боевое положение.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из рук.

При встрече с преградой груз смещается по направлению составляющей инерционной силы, воздействует на втулку. Втулка, преодолевая сопротивление пружины, смещает жало, которое накалывает капсюль - воспламенитель. Луч огня передается капсюлю – детонатору, который вызывает детонацию разрывного заряда.

В случае отказа запала в инерциальном действии через 3,3-4,3сек выгорает состав замедлителя, воспламеняется капсюль – детонатор самоликвидатора, вызывая подрыв детонационного узла.

Вопрос №3 Подготовка гранат к боевому применению.

Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки разведены и без трещин на изгибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости.

Заряжать гранату (вставлять запал) разрешается только перед ее метанием.

ЗАПРЕЩАЕТСЯ:

• разбирать боевые гранаты и устранять в них неисправности,

• переносить гранаты без сумок (подвешенными за кольцо предохранительной чеки),

• трогать неразорвавшиеся гранаты

Боевые гранаты выдаются только обученным обращению с ними, переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат.

Разбирать боевые гранаты, переносить подвешенными за кольцо предохранительной чеки запрещается. Для изучения устройства гранат, приемов их метания и правил обращения с гранатами используются учебные и учебно - имитационные гранаты.

Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на скдад для уничтожения.

При обучении метанию боевых гранат соблюдается основные меры предосторожности:

1. Перед заряжением производится внешний осмотр гранат и запалов, в случае обнаружения неисправностей докладывается командиру;

2. Метание гранат производится из окопов или из-за укрытия, не пробиваемого осколками.

3. Вести учет неразорвавшихся гранат и отмечать места их падения красными флажками. По окончании метания неразорвавшиеся гранаты уничтожаются подрывом на месте.

Метание ручных гранат в бою производится из различных положений: стоя, с колена, лежа, а также и в движении.

Категорически запрещается разбирать гранаты и производить какие -либо ремонтные работы, погружать в воду.

УКУПОРКА И МАРКИРОВКА.

Гранаты поступает в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается количество гранат в ящике, их вес, наименование гранат и запалов, номер завода изготовителя, номер партии гранат, год изготовления и знак опасности.

Расшифровка маркировки:

УЗРГМ - сокращенное наименование запалов; 00-б5-57 - номер завода,
