6.1.3 Маскирование подсетей
6.1.3.1 Подсети скрыты от внешнего мира с помощью масок, называемых масками подсети, функцией которых является сообщить устройствам, в какой части адреса содержится номер подсети, а в какой - номер "хост-машины".
Маски подсетей используют тот же формат, что и IP – адресация. Другими словами, маска имеет длину 32 бита и разделена на 4 октета. Маски подсетей имеют все единицы в части, отвечающей сети и подсети, и все нули в части, отвечающей хост – машине. По умолчанию, если нет заимствованных битов, маска подсети сети класса B будет иметь вид 255.255.0.0. Если же заимствовано 8 бит, маской подсети той же сети класса B будет 255.255.255.0 (рисунок 41). Поскольку для сетей класса B только 2 октета относится к полю хост - машин, то для создания подсетей может быть задействовано до 14 бит. В сетях класса C только один октет относится к полю хост – машин, поэтому для создания подсетей может быть заимствовано до 16 бит.
6.1.3.2. Маски подсети также используют 32-битовые IP- адреса, которые содержат все двоичные единицы в сетевой и подсетевой части адреса, и все двоичные нули - в хостовой части адреса. Таким образом, адрес маски подсети класса B с 8 заимствованными битами из поля хостов будет иметь вид 255.255.255.0.
Рисунок 41 - Биты для создания подсети заимствуются из поля хост–машин, начиная со старших позиций
6.1.3.3. Теперь рассмотрим сеть класса B. Для создания подсети вместо 8 бит в третьем октете заимствуются только 7. в двоичном представлении маска подсети в этом случае будет иметь вид 11111111.11111111.11111110.00000000. Следовательно, адрес 255.255.255.0 не может больше использоваться в качестве маски подсети.
6.1.4 Планирование подсетей

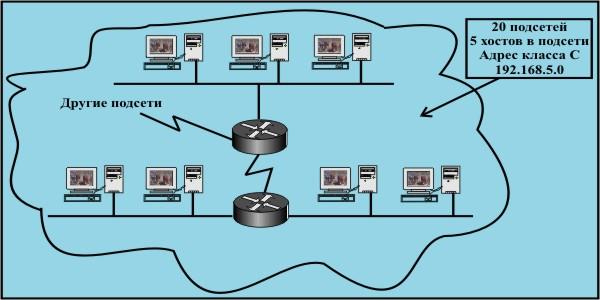

6.1.4.1. Сети, изображенной на рисунке 42., присвоен адрес класса C 201.222.5.0. Предположим, необходимо организовать 20 подсетей по 5 хостов в каждой. Можно разделить последний октет на части подсети и хостов и определить, какой вид будет иметь маска подсети. Размер поля подсети выбирается исходя из требуемого количества подсетей. В этом примере выбор 29-битовой маски дает возможность иметь 221 подсеть. Адресами подсетей являются все адреса, кратные 8 (например, 201.222.5.16, 201.222.5.32 и 201.222.5.48).
6.1.4.2. Оставшиеся биты в последнем октете используются для поля хост - машин. Для данного примера требуемое количество хост – машин равно 5, поэтому поле хост - машин должно содержать минимум 3 бита. Номера хост – машин могут быть 1, 2, 3 и т.д. окончательный вид адресов формируется путем сложения начального адреса кабеля сети/подсети и номера хост - машины.
Рисунок 42 - Необходимо разделить сеть на 20 подсетей
(по 5 хостов в каждой)
Таким образом, хост – машины подсети 201.222.5.16 будут адресоваться как 201.222.5.17, 201.222.5.18, 201.222.5.19 и т.д. номер хоста 0 зарезервирован в качестве адреса кабеля, а значение номера хоста, состоящее из одних единиц, резервируется для широковещания.
6.1.4.3. Пример планирования подсетей в сетях класса B. На рисунке 43 показано комбинирование входящих IP – адресов с маской подсети для получения номера подсети.
Рисунок 43 - Пример планирования подсетей в сети класса В
6.1.4.4. Выделение 8 бит для подсетей позволяет адресовать до 254 подсетей и 254 хостов.
