2.2.3. Расчет среднего времени доступа к среде передачи.

Задача 3.

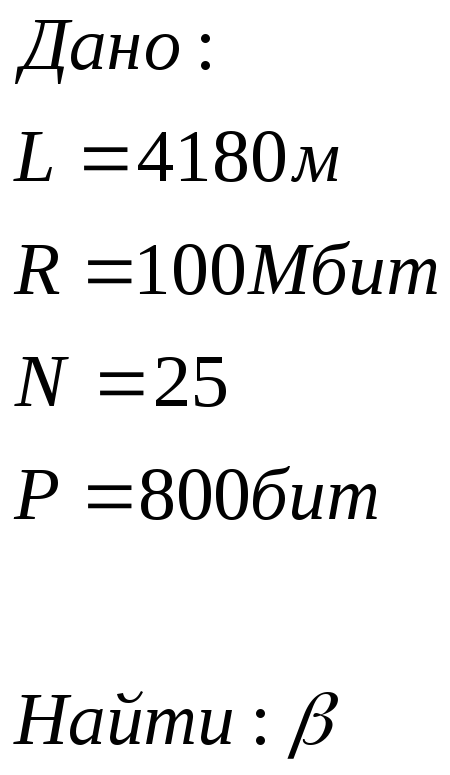

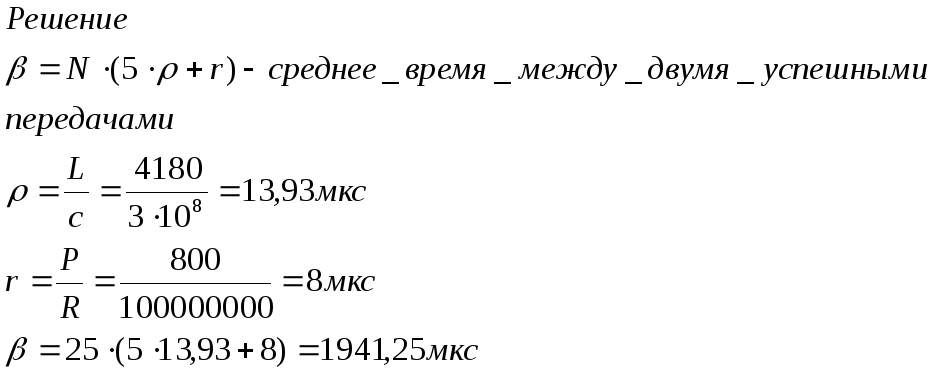

Определить среднее время доступа к среде передачи, если среда передачи – витая пара длинной 220N метров. Скорость передачи 100Мбит/с. Активных узлов 25. Пакеты длинной 100F бит. Определить среднее время между двумя успешными передачами . По результатам решения сделать вывод.

Вывод: среднее время между двумя успешными передачами зависит от длины пакета (определяем время подачи пакета – чем больше длина пакета, тем больше время подачи), передаваемой по витой паре, скорости передачи (чем меньше скорость передачи, тем больше время подачи пакета), от расстояния между двумя узлами (чем больше расстояние тем больше случайная задержка, которая приводит к увеличению времени распространения сигнала в сети). Повышение длины пакета приводит к уменьшению вероятности успешной передачи пакета, что в свою очередь увеличивает среднее время между успешными передачами, следовательно эффективность передачи значительно падает.

2.2.4. Расчет эффективности стандарта ieee 802.3

В стандарте IEEE 802.3 потери времени составляют произведение времени передачи пакета длиной 512 бит на случайный коэффициент, потому что в платах интерфейса не программируются размеры сети, в которой они находятся.

Поскольку задержки в стандарте IEEE 802.3 больше, чем это необходимо, можно ожидать, что его эффективность будет меньше, чем величина, которую мы определили для сетей МДКН/ОК.

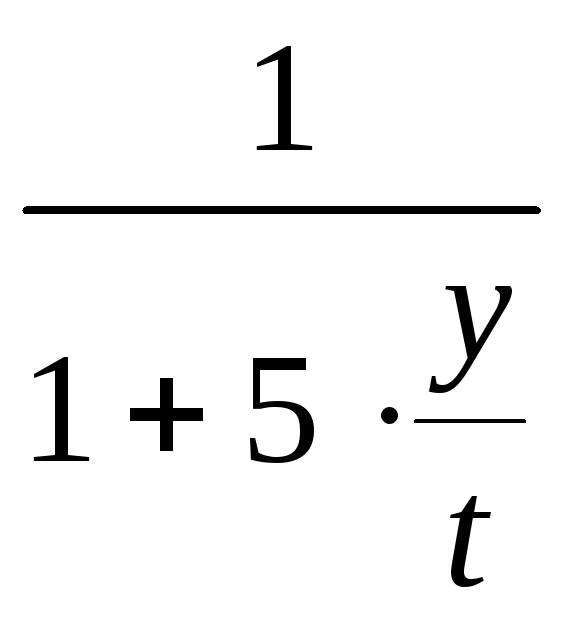

_802.3 =,

где у - время передачи 256 бит;

 - время передачи пакета

Задача 4.

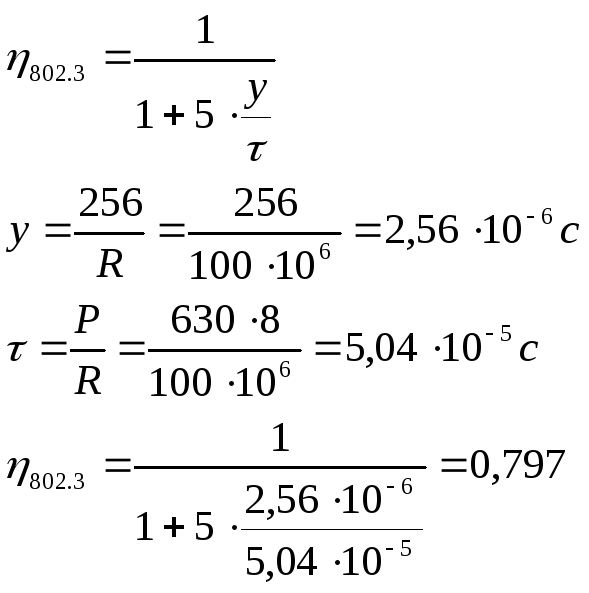

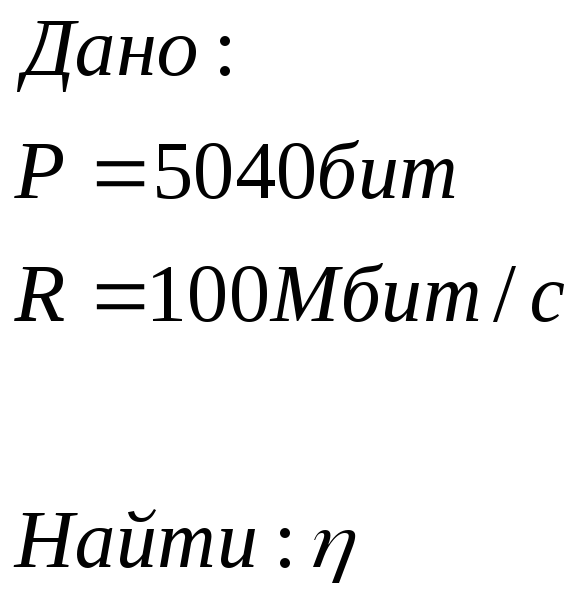

Среднее число бит в пакете составляет 630F. Скорость передачи 100 Мбит/с. Определить эффективность стандарта IEEE 802.3. По результатам решения сделать вывод.

Вывод. Эффективность стандарта IEEE 802.3 выше чем эффективность протокола МДКН/ОК, так как используются пакеты постоянной длины, которые позволяют значительно снизить плотность потока информации проходящего через узел. Использование пакетов постоянной длины позволяет значительно снизить время обработки пакетов, что в свою очередь ведет к увеличению эффективности использования протокола.

3. Сеть и стандарты token ring

3.1. Теоретическая часть

Сеть Token Ring первоначально была разработана компанией IBM в 1970 гг. Она попрежнему является основной технологией IBM для локальных сетей (LAN), уступая по популярности среди технологий LAN только Ethernet/IEEE 802.3. Спецификация IEEE 802.5 почти идентична и полностью совместима с сетью Token Ring IBM. Спецификация IEEE 802.5 была фактически создана по образцу Token Ring IBM, и она продолжает отслеживать ее разработку. Термин "Token Ring" oбычно применяется как при ссылке на сеть Token Ring IBM, так и на сеть IEEE 802.5.

Сети Token Ring и IEEE 802.5 в основном почти совместимы, хотя их спецификации имеют относительно небольшие различия. Сеть Token Ring IBM оговаривает звездообразное соединение, причем все конечные устройства подключаются к устройству, называемому "устройством доступа к многостанционной сети" (MSAU), в то время как IEEE 802.5 не оговаривает топологию сети (хотя виртуально все реализации IEEE 802.5 также базируются на звездообразной сети). Имеются и другие отличия, в том числе тип носителя (IEEE 802.5 не оговаривает тип носителя, в то время как сети Toke Ring IBM используют витую пару) и размер поля маршрутной информации.
