Координатные АТС

Основными конструктивными элементами МКС являются вертикальные блоки (вертикали) и выбирающие планки с выбирающими электромагнитами.

Подключение любого входа к выходу осуществляется срабатыванием выбирающего и удерживающего электромагнитов.

Структурная схема коммутационного узла

Коммутационные узлы и станции представляют собой совокупность технических средств, предназначенных для обработки вызовов, поступающих по абонентским и соединительным линиям сети, для предоставления инициаторам этих вызовов основных и дополнительных услуг связи, а также для учета и для начисления платы за услуги.

БАЛа – блок абонентских аналоговых линий;

БАЛц – блок абонентских цифровых линий;

АК – абонентский комплект;

NT – цифровой сетевой терминал (ISDN);

КП – коммутационное поле; БСЛ – блок соединительных линий;

КСЛ – комплект соединительных линий;

УУ – управляющее устройство;

OAM – подсистема эксплуатации, администрирования и обслуживания.

Абонентские комплекты

Абонентский комплект обеспечивает взаимодействие оборудования станции с оконечным устройством пользователя (например, телефонным аппаратом).

Основными функциями абонентских комплектов являются:

В – Battery – обеспечение электропитания терминального оборудования (телефонного аппарата) постоянным током;

О – Over voltage – защита оборудования узла коммутации от сигналов уровня, выше допустимого для элементной базы, на которой построена данная АТС;

R – Ringing – подключение к абонентской линии генератора вызывного сигнала для передачи сигнала «Посылка вызова» (ПВ) частотой 25 ± 2 Гц и напряжением 95 ± 5 В; S – Supervision – контроль состояния шлейфа абонентской линии с целью обнаружения сигналов «Вызов», «Ответ» «Отбой», цифр номера, передаваемых декадными импульсами;

С – Coding – аналого-цифровое и цифроаналоговое преобразование сигнала;

H – Hybrid – переход от двухпроводной схемы дуплексной связи к четырехпроводной, в которой разделены тракты прямого и обратного направлений передачи;

Т – Test – подключение испытательного оборудования для проверки, как минимум, основных параметров абонентской линии, таких как сопротивление каждого провода, емкость, сопротивление изоляции.

Первые буквы английских названий этих семи функций, реализуемых в модельной АТС, как и во всех современных системах коммутации, со- составляют аббревиатуру BORSCHT.

Абонентские комплекты

Функциональная схема абонентского комплекта

Функции аналоговых абонентских комплектов

Подача питания в ТЛФ (функция В) может осуществляться по трансформаторной или по конденсаторной схеме. В первом случае используются источники напряжения, во втором – источники тока. Источники напряжения включаются последовательно с разговорным трактом, источники

тока – параллельно.

Защита от перенапряжений (функция О) осуществляется в двух местах: в кроссе – от высоких напряжений свыше 200 В и в АК – от пониженных напряжений до 200 В с помощью встречно включенных диодов,

ограничивающих дальнейшее прохождение напряжения в схему АК. Наиболее распространенный способ подачи вызывного напряжения в телефонный аппарат абонента (110 В частотой 25 Гц) (функция R) –

через контакты реле, управляемое по шине данных и управления (ШДУ). Для предохранения контактов реле от обгорания сигнал ПВ синхронизируется с моментами включения и отключения реле.

Функционирование АК происходит под воздействием управляющего устройства УУ АК, которое от шины данных и управления (ШДУ) принимает команды на исполнение и отдает информацию обо всех изменениях,

регистрируемых схемой обработки линейной сигнализации на абонентском участке (функция S).

Функции аналоговых абонентских комплектов

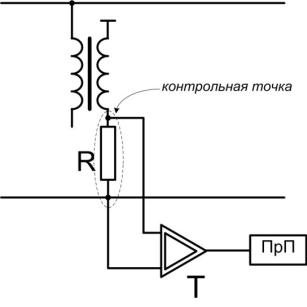

Принципиальная

схема,

реализующая функцию S:

При разомкнутом шлейфе абонентской линии транзистор Т закрыт. При замыкании шлейфа напряжение на резисторе R уменьшается (изменяется состояние контрольной точки) и транзистор Т открывается. Это событие обнаруживается процессором прибора ПрП при очередном сканировании контрольной точки и фиксируется управляющим устройством абонентского

комплекта УУ АК при очередном опросе процессора прибора. Таким образом, можно обнаружить линейные сигналы ВЫЗОВ, ОТВЕТ, ОТБОЙ абонента и управляющие (адресные) сигналы декадного кода.

Функции аналоговых абонентских комплектов

Преобразование аналогового сигнала в цифровой и обратно

(функция С) производится кодером и декодером, соответственно, которые конструктивно исполнены в виде единого устройства - кодека. Для аналоговых ОУ преобразование производится согласно Рекомендации MKKTTG.711. Основной метод преобразования – импульсно-кодовая

модуляция.

Дифференциальная система (функция Н) реализуется на основе трансформаторных схем или операционных усилителей и обеспечивает стык двухпроводной абонентской линии и четырехпроводного внутристанционного тракта ИКМ. Балансный контур (БК),

состоящий из резистора R1 и конденсатора СЗ,

среднестатистическу

абонентской

Функции аналоговых абонентских комплектов

Контроль целостности абонентской линии и абонентского комплекта (функция Т) реализуется с помощью двух реле, первое из которых

подключает тестовое оборудование для контроля трех параметров АЛ: сопротивления каждого провода относительно земли, сопротивления шлейфа и емкости между проводами. Второе реле предназначено для обеспечения контроля параметров станционного окончания АК: напряжения питания, асимметрии, напряжения вызывного сигнала.

Комплект соединительных линий

Комплект соединительных линий устанавливается только при сопряжении цифровых станций с другими типами станций.

КСЛ предназначены для согласования унифицированного интерфейса КП с конкретным типом СЛ (с 3-х проводной физической СЛ, с 4-х проводной аналоговой системой передачи СП и т.д.).

Функциями линейного комплекта (КСЛ) являются:

1.Восстановления биполярного сигнала из квазитроичного кода на приеме;

2.Выделение тактовой частоты из группового тракта для устранения "проскальзываний" информации (обеспечение синхронности) с помощью выделителя тактовой частоты (ВТЧ);

3.Синхронизация тракта для определения порядка следования каналов (обеспечение синфазности);

4.Выравнивание фаз различных трактов на входе коммутационного поля;

5.преобразование биполярного сигнала, приходящего из коммутационного поля, в квазитроичный на передаче.
