Коммутационный узел

5.Подсистема синхронизации, задачей которой является обеспечение синхронной работы как подсистем между собой, так и всех цифровых схем каждой из подсистем. Это достигается за счет выработки четко синхронизированных импульсных последовательностей, заставляющих работать каждую из цифровых схем;

6.Подсистема технической эксплуатации. Подсистема обеспечивает работу коммутационного узла в моменты возникновения внештатных ситуаций (коэффициент готовности 0.99999). Кроме того, она обеспечивает возможность получения обслуживающим персоналом аварийных сообщений и дает ему «инструмент» для локализации неисправностей, перераспределения оборудования, его ремонта или замены и администрирования баз данных.

Классификация коммутационных узлов

Коммутационные узлы сетей связи классифицируются по ряду признаков:

-по виду передаваемой информации (телефонные, телеграфные, вещания, передачи данных и др.);

-по способу обслуживания соединений (ручные, автоматические);

-по месту, занимаемому в сети электросвязи (районные, центральные, - узловые, оконечные, транзитные станции, узлы входящего и исходящего

сообщения);

-по типу сети связи (городские, сельские, учрежденческие, междугородные);

-по типу коммутационного и управляющего оборудования (декадно- шаговые, координатные, квазиэлектронные, электронные);

-по емкости, т.е. по числу входящих и исходящих линий или каналов (малой, средней, большой емкости);

-по типу коммутации (оперативная, кроссовая);

-по способу разделения каналов (пространственный, пространственно- временной);

-по способу коммутации (с запоминанием и без запоминания).

Классификация по способу коммутации

1. Коммутация без запоминания (КК – коммутация каналов) – для передачи сообщения требуется установление сквозного канала между оконечными пунктами,

используется для передачи больших объемов информации.

Достоинства: Возможность организации диалога, так как время передачи сообщения не велико, абоненты имеют возможность обмениваться сообщениями после

установления соединения независимо от нагрузки, поступающей на станцию. Недостатки: В случае отсутствия свободных каналов в требуемом направлении,

абонент получает отказ в установлении соединения (система с отказами). В режиме КК могут работать все ЦСК.

2. Коммутация с запоминанием (КС, КП)

а) КС – коммутация сообщений – в случае отсутствия каналов в требуемом направлении сообщение записывается в память управляющих устройств и в случае

освобождения канала передается получателю (используется в телеграфной связи). б) КП – коммутация пакетов – сообщение разбивается на пакеты, каждый из которых

имеет заголовок и информационную часть; в заголовке первого пакета указываются адреса входящего и исходящего пунктов, количество пакетов в сообщении и т.д.; в заголовках других пакетов может содержаться идентификатор принадлежности пакета к данному сообщению. Пакеты могут передаваться двумя способами: дейтаграмный (датаграмный); через ячейки памяти (виртуальный канал).

В режиме коммутации пакетов работают АТСЭ АХЕ-10, EWSD, S-12.

Классификация систем управления

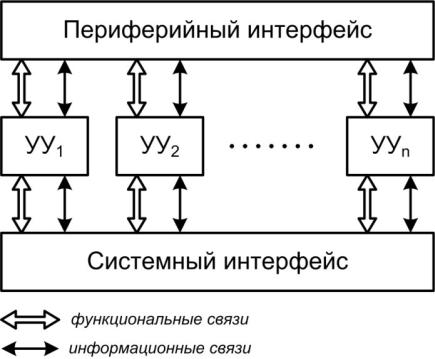

Система управления состоит из нескольких управляющих устройств (УУ) , которые определенным образом взаимодействуют друг с другом. Обмен управляющими сигналами (функциональные связи) и информацией (информационные связи) между УУ в процессе их совместного функционирования осуществляется через системный интерфейс, а между управляющими устройствами и объектами управления – через периферийный интерфейс

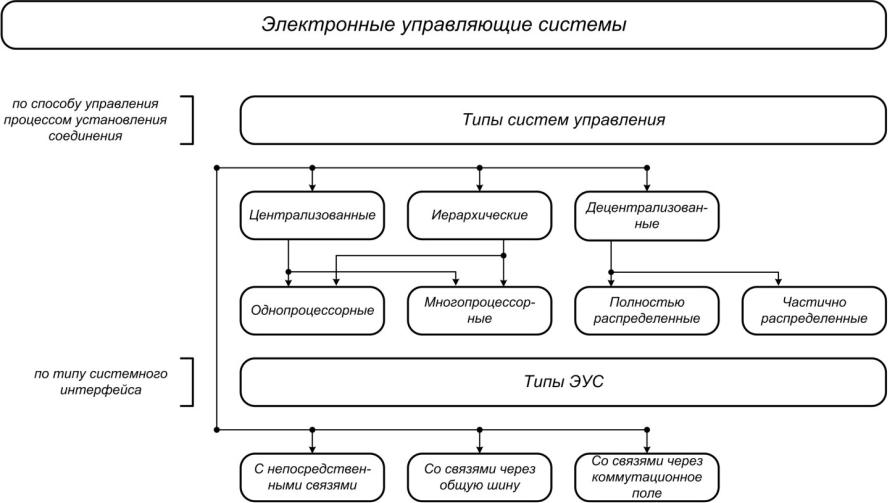

Классификация систем управления

Классификация систем управления

Централизованное управление. Система управления состоит из одного центрального управляющего устройства (ЦУУ) в пределах всей системы коммутации.

Достоинства централизованных систем управления:

-простота построения;

-экономичность для небольших станций.

Недостатки централизованных систем управления:

-высокие требования по производительности ЭУМ для станций большой емкости;

-сложность наращивания емкости.

В ЦСК централизованные СУ не получили распространения, но используются в квазиэлектронных коммутационных системах АТСКЭ и УПАТС.

Возможны два способа реализации ЦУУ:

1.На базе одного дублированного процессорного модуля;

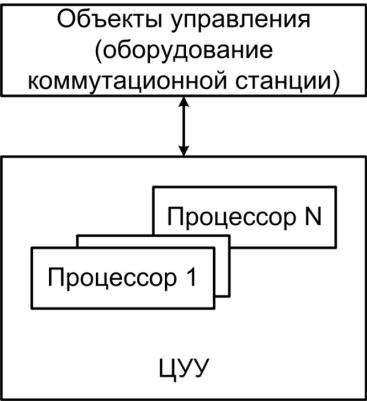

2.На базе нескольких процессорных модулей.

Классификация систем управления

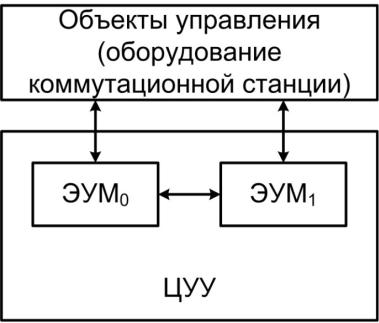

1. На базе одного дублированного процессорного модуля

ЭУМ - электронные управляющие машины.

В этом случае ЦУУ выполняет как общестанционные, так и местные задачи по управлению оборудованием ЦСК.

Классификация систем управления

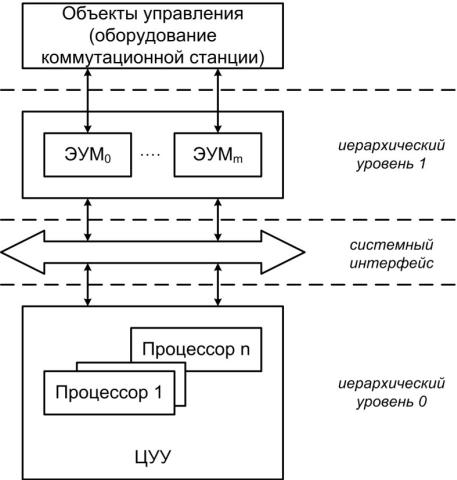

Иерархическое управление. Система управления состоит из ЦУУ и нескольких групп периферийных управляющих устройств ПУУ, находящихся между собой в отношении иерархического подчинения

ПУУ самого низкого уровня принимает и предварительно обрабатывает информацию о поступающих входных сигналах и формирует необходимые сообщения для ПУУ следующего уровня или ЦУУ. Одновременно с этим ЦУУ координирует совместную работу связанных с ним ПУУ при установлении каждого соединения и выполняет функции, требующие наиболее сложной арифметико-логической обработки информации о вызовах.

Классификация систем управления

Достоинства иерархических систем управления:

-более высокая надежность по сравнению с централизованными ЭУС;

-модульность и гибкость структуры;

-простота программного обеспечения для каждого УУ;

-большая производительность УУ.

Недостатки иерархических систем управления:

-необходимость организации межпроцессорного обмена;

-наличие ЦУУ снижает надежность и усложняет процесс наращивания емкости.

Иерархические ЭУС используются в ЦСК: МТ-20/25, EWSD, AXE-10, 5ESS, NEAX.
