Лаба по физике Оптика 5

Уральский технический институт связи и информатики филиал СибГУТИ

Кафедра высшей математики и физики

Отчет по лабораторной работе №5

«Определение деформации нагруженного тела с помощью метода голографической интерферометрии»

Выполнил: Зубиков И.А.,

гр. ТЕ-81б

Проверил: Упорова Н.С.

1. Цель работы

Ознакомление с методом голографической интерферометрии и его использование для определения смещений и деформации нагруженных тел.

2. Оборудование

Оптическая скамья №1, на которой установлены лазер, полупрозрачное стекло, стальная пластина, голограмма поверхности нагружаемой пластины в недеформированном состоянии, экран, коллиматор.

3. Основные формулы

.

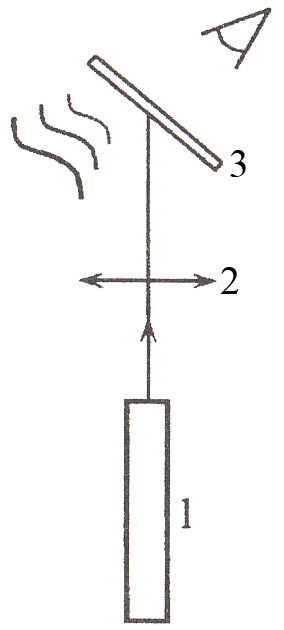

4. Схема установки

1 — Лазер; 2 — Линза; 3 — Пластина.

5. Таблица экспериментальных результатов

   № точки		Число полос	Смещение пластины
   1	10	03
   2	20	04
   3	30	06
   4	40	08
   5	50	11
   6	60	15
   7	70	19

6. Расчеты

   1. Смещение пластины:

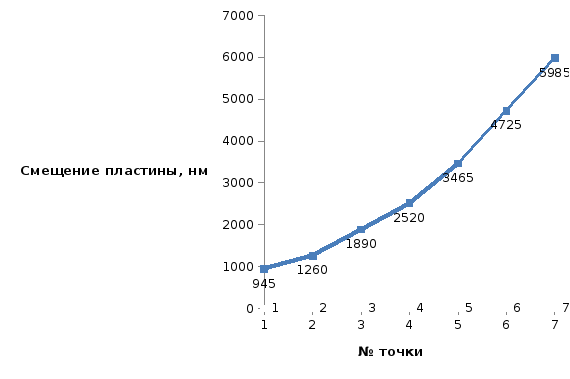

7. График

8. Вывод

В ходе лабораторной работы мы ознакомились с методом голографической интерферометрии и его использованием для определения смещений и деформации нагруженных тел.

Екатеринбург

2009
