Приложение А
(справочное)
1 Построение синхронной цифровой сети
Синхронная цифровая иерархия СЦИ (SDH) предназначена для создания на сети связи универсальной транспортной системы, охватывающей все участки сети и выполняющей функции передачи информации, контроля и управления. В сети СЦИ могут быть переданы сигналы плезиохронной цифровой иерархии (ПЦИ) - речь, данные, факсимильные сигналы, видеосигналы, а также всех существующих и перспективных служб и сетей: мультимедиа информации (аудио, видео, данные), широкополосной цифровой сети интегрального обслуживания (Ш-ЦСИО или B-ISDN), использующей асинхронный (не октетный) режим переноса информации - метод ATM и пр.
Современная цифровая первичная (транспортная) сеть строится в основном на базе совместного использования аппаратуры ПЦИ и СЦИ.
Уровни иерархии ПЦИ приведены в таблице А.1, а уровни иерархии СЦИ приведены в таблице А.2.
Таблица А.1 – Иерархические уровни ПЦИ
Уровень ПЦИ |
Е0 |
Е1 |
Е2 |
ЕЗ |
Е4 |
Скорость передачи, кбит/с |
64 |
2048 |
8448 |
34368 |
139264 |
Число ОЦК |
1 |
30 |
120 |
480 |
1920 |
Емкость потока, байт |
1 |
32 |
132 |
179 |
2176 |
Таблица А.2 - Иерархические уровни СЦИ
Уровень СЦИ |
STM-1 |
STM-4 |
STM-16 |
STM-64 |
STM-256 |
Скорость передачи, Мбит/с |
155,520 |
622,080 |
2488,320 |
9953,280 |
39813,120 |
Сеть СЦИ имеет послойное строение и состоит из трех слоев: каналов, трактов и среды передачи. Каждый слой обслуживает вышестоящий слой и имеет фиксированные точки доступа. Слои имеют собственные средства контроля и управления, что упрощает операции по ликвидации последствий отказов и уменьшает их влияние на вышележащие слои. Каждый слой может создаваться, модернизироваться и развиваться самостоятельно.
Послойное строение сети СЦИ приведено на рисунке А.1.
Слой каналов
Слой каналов формируется из следующих сетей:
сетей коммутации каналов;
сетей коммутации пакетов (в основном передача методом ATM);
сетей аренды каналов.
Слой каналов непосредственно обслуживает потребителей, терминалы (оконечные устройства) которых подключаются к узлам (оконечным станциям) СЦИ с помощью соединительных линий (интерфейсов).
Например: сеть каналов состоит из АТС, подключенных к аппаратуре аналого-цифрового преобразования, и далее цифровой поток вводится в слой каналов СЦИ.
Информация потребителя вводится (и выводится) в слой каналов через точки доступа, далее адаптируется к функциям передачи слоя каналов.

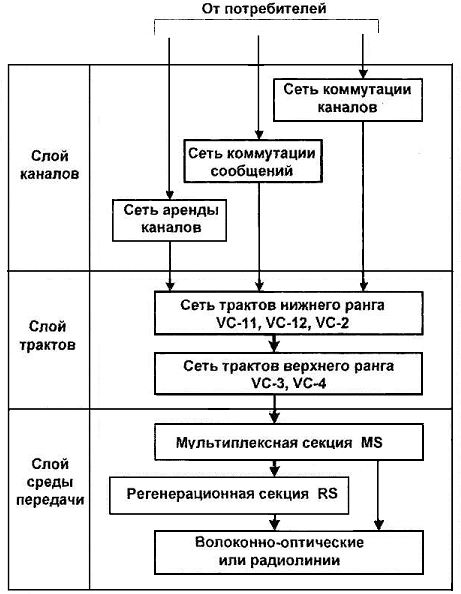

Рисунок А.1 – Послойное построение сети СЦИ
Слой трактов
Слой трактов состоит из слоя трактов нижнего ранга (мелкие информационные структуры VC-11, VC-12, VC-2) и слоя трактов верхнего ранга (крупные информационные структуры VC-3, VC-4).
В трактах нижнего ранга происходит адаптация цифровых потоков ПЦИ типа Е1 и Т1 с аппаратурой СЦИ.В трактах верхнего ранга происходит адаптация цифровых потоков ПЦИ типа ЕЗ и Е4 с аппаратурой СЦИ.
Слой среды передачи
Слой среды передачи состоит из мультиплексной и регенерационной секций и слоя физической среды распространения сигналов. Функции мультиплексной секции:
формирование линейных трактов из групповых трактов верхнего ранга;
ввод и вывод цифровых потоков в пунктах ответвления.
Функция регенерационной секции - регенерация цифрового сигнала. В качестве среды распространения (передачи) используются волоконно-оптические линии и радиолинии.
Схема преобразований СЦИ стандарта G.709
Для передачи информации с вышеприведенными уровнями скоростей в СЦИ используются информационные блоки, называемые синхронными транспортными модулями (Synchronous Transport Module - STM), которые представляют собой блочную циклическую структуру с периодом повторения Тц = 125 мкс.
Основной модуль STM-1, модули высших уровней STM-4, STM-16, STM-64 и STM-256, кроме основной информационной нагрузки, несут значительный объем избыточных сигналов, обеспечивающих функции контроля, управления и обслуживания, а также ряд вспомогательных функций.
Структурная схема временного группообразования или мультиплексирования для STM-N потоков ПЦИ европейского и североамериканского стандартов приведена на рисунке А.2.
Рисунок А.2 - Схема преобразований в синхронной цифровой иерархии
Исходная информационная нагрузка (потоки PDH Е1, ЕЗ и Е4 европейского пакуется в контейнеры С (Container) соответствующего уровня, представляющие базовые элементы структуры мультиплексирования SDH, соответствующие уровням ПЦИ. В таблице А.3 приведены скорости передачи контейнеров и их емкость в байтах.
Таблица А.3 – Параметры контейнеров
Тип контейнера |
С-11 |
С-12 |
С-2 |
С-3 |
С-4 |
Скорость передачи, кбит/с |
1,544 |
2048 |
6312 |
34368 (44736) |
139264 |
Емкость контейнера, байт |
25 |
34 |
106 |
252 (756) |
2340 |
Емкость цифрового потока |
24 |
32 |
|
179 |
2176 |
Число байт выравнивания |
1 |
2 |
|
73 |
164 |
В контейнерах можно передавать любой вид информации от любой сети.
На контейнер «наклеивают ярлык» (присваивают заголовок) и контейнер готов к перемещению в нужный пункт, где он будет расформирован и передан потребителю. Между моментом формирования контейнера в пункте передачи и моментом его расформирования в пункте приема с контейнером будет произведено еще несколько преобразований.
Согласно схеме преобразований СЦИ (см. рисунок А.2) информационные сигналы цифровых потоков претерпевают три вида преобразований:
1) Размещение нагрузки в контейнерах.
2) Корректирование.
3) Мультиплексирование (группообразование).
