Федеральное агентство связи
ГОУ ВПО «Сибирский государственный университет телекоммуникаций и информатики»
Уральский технический институт связи и информатики (филиал)
Расчет усилителей на биполярных транзисторах
Курсовая работа по дисциплине «Основы схемотехники»
Пояснительная записка
210405 000000 014 ПЗ
Руководитель |
|
В.А. Матвиенко |
канд. техн. наук, доцент |
|
|
|
|
|
Студент группы РЕ-81 |
|
И.Д. Тутынин |
Екатеринбург
2010
Введение
Курсовая работа по дисциплине «Схемотехника аналоговых электронных устройств» заключается в расчете типового усилительного каскада на биполярном транзисторе, включенном по схеме с общим эмиттером.
Целью курсовой работы является
закрепление теоретических знаний, полученных при изучении дисциплины;
формирование углубленного понимания физических процессов в усилительных устройствах;
изучение методов расчета усилительных устройств и их основных параметров;
ознакомление с элементной базой аналоговых электронных устройств;
получение навыков информационного поиска и пользования справочной информацией;
ознакомление с системой стандартизации и приобретение опыта применения стандартов в практической деятельности;
усвоение правил составления и оформления технической документации.
Исходные данные к курсовой работе включают:
тип транзистора;
номинальное напряжение источника питания;
сопротивление резистора в цепи коллектора;
сопротивление нагрузки каскада.
Расчет усилительного каскада
1.1. Исходные данные к курсовой работе
-
Тип активного элемента
Транзистор биполярный
Схема включения активного элемента
ОЭ
Используемый активный элемент
КТ208Е
Напряжение источника питания, Eп
24 В
Номинал резистора в цепи, Rк
1,6 кОм
Номинал резистора в выходной цепи, Rн
2,2 кОм
В соответствии с заданными исходными данными выбираем схему включения с общим эмиттером и с эмиттерной стабилизацией.
Рис. 1 каскад с общим эмиттером.
1.2. Характеристики используемого транзистора
1.3. Выбор режима работы транзистора
На семействе выходных характеристик транзистора построим нагрузочную прямую по постоянному току. Сопротивление в цепи эмиттера возьмем из соотношения:
Такое сопротивление обеспечит достаточно высокую стабильность рабочей точки и не сильно уменьшит коэффициент использования напряжения источника питания.
После расчета сопротивления RЭ сразу же выберем ближайшее стандартное значение по ряду Е24. В последующих вычислениях используем стандартное значение сопротивления RЭ.
Rэ=0,33кОм±5%
Далее по формуле
рассчитаем напряжение коллектор-эмиттер в рабочей точке UКЭ рт. Будет удобнее, если рабочая точка совпадет с одной из выходных характеристик семейства, поэтому в качестве рабочей точки выберем ближайшую к рассчитанному значению UКЭ рт точку пересечения нагрузочной прямой по постоянному току с одной из характеристик семейства. Если шаг выходных характеристик транзистора велик, то «подтягивание» рабочей точки к ближайшей выходной характеристике может привести к существенному отклонению рабочей точки от оптимального значения. В этом случае можно построить дополнительную выходную характеристику и выбрать рабочую точку на ней. Отметим выбранную рабочую точку на выходных характеристиках транзистора. Определим ток коллектора в рабочей точке IК рт.
%
мА
Рис. 2 выходная характеристика транзистора
Отметим
выбранную рабочую точку на входной
характеристике транзистора. В справочниках
обычно приводятся две характеристики:
при напряжении коллектор-эмиттер UКЭ = 0
и при напряжении UКЭ ≠ 0
(у транзисторов поздних разработок
UКЭ = 5 В).
Первая характеристика соответствует
режиму насыщения, а вторая – нормальному
активному режиму. Поскольку в усилителях
транзисторы работают в нормальном
активном режиме, то рабочую точку следует
построить на входной характеристике
при напряжении UКЭ ≠ 0,
при этом не имеет никакого значения
соотношение напряжения, для которого
приведена входная характеристика в
справочнике, и напряжения в рабочей
точке UКЭ рт.
На входной характеристике рабочая
точка строится по току базы IБ рт,
соответствующему выходной характеристике,
проходящей через рабочую точку. Проекция
рабочей точки на ось напряжения
база-эмиттер даст значение напряжения
база-эмиттер в рабочей точке UБЭ рт.
Выпишем параметры рабочей точки: UКЭ рт,
IК рт,
UБЭ рт,
IБ рт.

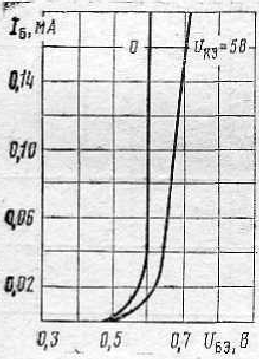

Рис.
3 входная характеристика транзистора
Ik рт=6.4мА, Uбэ рт=0.65В, Uкэ рт=9.13В, Iб рт=0.04мА
