4.4 Тестовые задачи
4.4.1 Установите соответствие схемы и названия стабилизатора:
4.4.2 К параметрам стабилизаторов не относятся:
а) коэффициент сглаживания пульсаций
б) нестабильность в температуре
в) коэффициент передачи
г) внутреннее сопротивление
д) КПД
4.4.3 В зависимости от нестабильности выходного напряжения стабилизаторы делят (установите соответствие):
1) низкой точности; 2) средней точности; 3) высокой точности;
4) прецизионные.
А) (0,1 ...0,5)% Б) (0,001 ... 0,1)% В) (0,5 ... 2)% Г) (5 ... 10)%
Д) (2 ...5)% Е) (10 ...15)%
4.4.4 Стабилизаторы бывают:
а) параметрические
б) автоколебательные
в) релейные
г) двухтактные
д) непрерывные
4.4.5 Выходное напряжение в схеме стабилизатора равно ... вольт
4.4.6 К характеристикам стабилитронов не относятся:
а) напряжение пробоя
б) минимальный ток стабилизации
в) коэффициент полезного действия
г) максимальная мощность
д) коэффициент нелинейных искажений
4.4.7 Коэффициент сглаживания пульсаций в схеме равен ...
4.4.8 Стабистор имеет обозначение:
а) б) в)
г) д)
4.4.9 Достоинством параллельных стабилизаторов по сравнению с последовательными является:
а) защищенность от КЗ нагрузки
б) меньшее выходное сопротивление
в) более высокий КПД
г) выше коэффициент стабилизации по напряжению
д) выше коэффициент стабилизации по току
е) шире частотный диапазон воздействий
4.4.10 Если управление регулирующим элементом (органом) выполняется самим дестабилизирующим воздействием, то стабилизатор называется ...
4.4.11 Стабилизаторы не бывают:
а) последовательные
б) непрерывные
в) однофазные
г) двухтактные
д) двухконтурные
4.4.12 Компенсационный стабилизатор обязательно содержит элементы:
а) регулирующий
б) интегрирующий
в) усилительный
г) дифференцирующий
д) ограничительный
е) измерительный
4.4.13 В схеме стабилизатора имеет место отрицательная обратная связь по ...
4.4.14 Стабилизаторам с непрерывным регулированием присущи:
а) высокая точность стабилизации
б) высокий КПД
в) малое внутреннее сопротивление
г) низкий КПД
д) высокий уровень помех
е) высокий уровень пульсаций на выходе
4.4.15 Для компенсационных непрерывных стабилизаторов коэффициент сглаживания пульсаций (q) может отличаться от коэффициента стабилизации по напряжению (КU). Это является следствием:
а) ограничения полосы частот регулирующего и измерительного элементов
б) ограничения полосы пропускания усилителя обратной связи
в) смещения нуля УПТ обратной связи
г) частотных свойств эталонного источника
д) частотных свойств выходного делителя напряжения
4.4.16 Стабилизатор, как система автоматического регулирования, имеет цепь обратной связи и для него важным является вопрос ...
4.4.17 Отличие параметрических и компенсационных стабилизаторов заключается в:
а) точности стабилизации выходного параметра
б) дискретности выходного напряжения
в) величине выходного сопротивления
г) частотном диапазоне возмущающих воздействий
д) способе управления регулирующим элементом
4.4.18 Для увеличения коэффициента стабилизации компенсационного стабилизатора по входному напряжению необходимо:
а) увеличить коэффициент передачи регулирующего элемента - Кр
б) уменьшить коэффициент передачи следящего делителя - Кд
в) увеличить произведение Кр*Ку*Кд
г) увеличить напряжение эталонного источника
д) увеличить произведение Кр*Ку и уменьшить Кд
4.4.19 Дифференциальное сопротивление стабилитрона зависит от напряжения стабилизации и минимально при напряжении (В):
а) 2 … 4
б) 6… 8
в) 10… 15
г) 20… 50
д) нет правильного ответа
4.4.20 Температурный коэффициент напряжения стабилитронов [ %/град ] (установите соответствие типу):
1) обычный 2) прецизионный
А) 1 Б) 0,1 В) 0,00001 Г) 0,001
4.4.21 Стабилитрон имеет ТКН = 0,2 [%/ °С]. На его основе нельзя построить стабилизатор с ТКН равным:
а) 0,1
б) 0,2
в) 0,5
г) нет верного ответа
4.4.22 Зависимость выходного сопротивления непрерывного компенсационного стабилизатора от частоты имеет вид кривой номер ...
4.4.23 Дестабилизирующие воздействия, отрабатываемые непрерывным компенсационным стабилизатором напряжения постоянного тока, лежат в полосе частот:
а) 0 ... 10 кГц
б) 1 ...10МГц
в) 10 ... 100 кГц
г) 0 ,1...1МГц
д) 10 ... 100МГц
4.4.24 В простейших параметрических стабилизаторах не используются:
а) б) в) г) д) е)
4.4.25 В схеме стабилизатора неверно включен элемент номер ...
4.4.26 В схеме стабилизатора регулирующим является элемент номер ... .
4.4.27 Такую внешнюю характеристику имеет:
а) простейший стабилизатор тока
б) идеальный стабилизатор напряжения с ограничением тока
в) идеальный стабилизатор напряжения с ограничением мощности
г) простейший стабилизатор напряжения
д) стабилизатор тока с ограничением мощности
4.4.28 Схемы расположите в порядке возрастания выходного напряжения (Uвх = 24 В; для стабилитрона Uст = 10 В, Uпр = 1 В)
а) б) в) г)
4.4.29 В схеме стабилизатора неверно включен элемент номер ...
4.4.30 К параметрическим стабилизаторам напряжения не относится:
4.4.31 Выходное напряжение в схеме стабилизатора равно . . .В.(Uэб=0,6В)
4.4.32 Выходное сопротивление стабилизатора (по модулю) равно . . .Ом
4.4.33 Для увеличения температурной стабильности выходного напряжения компенсационного стабилизатора следует:
а) увеличить петлевое усиление
б) улучшить стабильность следящего делителя
в) ввести термокомпенсацию усилителя цепи ОС
г) повысить стабильность эталонного источника
4.4.34 В схеме стабилизатора усилительным является элемент ... .
4.4.35 Простейшим параметрическим стабилизатором напряжения постоянного тока является:
4.4.36 К параметрическим стабилизаторам напряжения постоянного тока относятся:
4.4.37 Выходное напряжение в схеме стабилизатора равно ... вольт.
(Uэб= 0,6В)
4.4.38 Параметрическим стабилизатором не является:
4.4.39 Установите соответствие схемы и названия стабилизатора напряжения:
1) параметрический с УПТ; 2) феррорезонансный; 3) двухкаскадный
4) ферромагнитный; 5) компенсационный; 6) мостовой; 7) двухконтурный.
4.4.40 Установите соответствие типа стабилизатора напряжения его схеме:
1) параметрический с УПТ
|
2) феррорезонансный |
3) параметрический с токостабилизирующим двухполюсником
4) параметрический мостовой
5) параметрический двухкаскадный
6) ферромагнитный
К параметрам стабилизаторов относятся:
а) коэффициент стабилизации по напряжению
б) коэффициент сглаживания пульсаций
в) коэффициент затухания
г) полоса пропускания
д) КПД
Напряжение на нагрузке (Rн) равно ... вольт
4.4.43 КПД стабилизатора равен ... %
4.4.44 В простейших параметрических стабилизаторах используются:
|
а |
б |
в |
г |
д |
|
|
|
|
|
|
4.4.45 Выходное сопротивление в схеме равно ... Ом
4.4.46 В схеме стабилизатора неверно выбран элемент номер ...
4.4.47 Это стабилизатор последовательный (параллельный), параметрический (компенсационный), напряжения (тока). Ответ напишите тремя словами соответственно, через запятую.
4.4.48 Установите соответствие внешней характеристики устройству:
А) Стабилизатор тока; Б) Стабилизатор напряжения; В) Нестабилизированный выпрямитель
4.4.49 Выходное напряжение в схеме стабилизатора равно ...вольт
4.4.50 Выходное напряжение в схеме стабилизатора равно ... вольт
4.4.51 Простейший параметрический стабилизатор постоянного тока:
4.4.52 В компенсационном стабилизаторе: Кр- коэффициент передачи регулирующего элемента, Ку - усилительного элемента, Кд- выходного (следящего) делителя. Под "петлевым" усилением понимается:
|
а |
|
|
б |
|
|
в |
|
|
г |
|
|
д |
|
4.4.53 В схеме стабилизатора ток нагрузки равен ... ампер
4.4.54 К характеристикам стабилитронов относятся:
а) дифференциальное сопротивление
б) коэффициент передачи
в) коэффициент полезного действия
г) температурный коэффициент напряжения
д) коэффициент мощности
4.4.55 Не является синонимом:
а) Дарлингтон; б) мостовой; в) составной; г) каскадный;
д) тотемный
4.4.56 Режим работы стабилизатора с ограничением входной мощности позволяет:
а) повысить КПД
б) снизить коэффициент загрузки регулирующего элемента и, тем самым, увеличить надёжность
в) повысить частные коэффициенты стабилизации
г) снизить выходное сопротивление
д) расширить полосу пропускания
4.4.57 Имеется непрерывный компенсационный стабилизатор. В регулирующем элементе заменили биполярный транзистор на полевой, при этом:
а) увеличился коэффициент сглаживания
б) расширилась полоса пропускания
в) снизилось выходное сопротивление
г) ничего не изменилось
д) снизился ток внутреннего потребления
4.4.58 В схеме стабилизатора регулирующим является элемент номер ... .
4.4.59 В схеме стабилизатора эталонное напряжение определяет элемент номер ...
4.4.60 Схемы импульсных стабилизаторов расположите в такой последовательности : повышающий, полярно-инвертирующий, автотрансформаторный, понижающий
4.4.61 В нижеприведенной схеме стабилизатора эталонное напряжение определяет элемент номер ... .
4.4.62 Схемы токостабилизирующих двухполюсников расположите в порядке возрастания стабильности тока (при изменении напряжения):
а) б)
в) г)
4.4.63 Коэффициент стабилизации по напряжению равен . . .
4.4.64 Такую внешнюю характеристику имеет:
а) стабилизатор тока с ограничением напряжения
б) стабилизатор напряжения с ограничением тока
в) стабилизатор напряжения с ограничением мощности
г) простейший стабилизатор тока
д) простейший стабилизатор напряжения.
4.4.65 Схемы стабилизаторов расположите в порядке возрастания выходного напряжения:
|
а |
|
|
б |
|
|
в |
|
|
г |
|
4.4.66 Схемы стабилизаторов расположите в порядке уменьшения выходного сопротивления:
а) б)
в) г)
4.4.67 Схемы стабилизаторов расположите в порядке увеличения коэффициента стабилизации по току нагрузки:
а) б)
в) г)
4.4.68 Стабилизатор называется импульсным, если:
а) усилительный элемент работает в режиме ключа;
б) измерительный и усилительный элементы работают в режиме ключа;
в) нагрузка стабилизатора носит импульсный характер;
г) нагрузка и усилительный элемент работают в режиме ключа;
д) регулирующий элемент работает в режиме ключа.
4.4.69 Схемы токостабилизирующих двухполюсников расположите в порядке возрастания тока стабилизации
а) б)
в) г)
4.4.70 В схеме стабилизатора эталонное напряжение определяет элемент номер ... .
4.4.71 Установите соответствие радиокомпонента из предложенного перечня функциональному узлу непрерывного компенсационного стабилизатора напряжения постоянного тока:
1) варистор; 2) стабилитрон; 3) транзистор; 4) тиристор;
5) резистивный делитель напряжения.
А) усилитель сигнала ошибки; Б) следящий элемент; В) источник эталонного напряжения.
4.4.72 Стабилизаторы расположите в следующей последовательности:
параметрический стабилизатор тока; простейший параметрический стабилизатор напряжения; параметрический стабилизатор напряжения со стабилизатором тока; параметрический стабилизатор с УПТ
а) б)
в) г)
4.4.73 Схемы расположите в порядке возрастания выходного напряжения (Uвх=24В; для стабилизатора Uст=10В, Uпр=1В; транзистор идеальный)
4.4.74 В схеме стабилизатора регулирующим является элемент номер ... .
4.4.75 Импульсные стабилизаторы бывают:
а) повышающие
б) релейные
в) тотемные
в) параметрические
г) инвертирующие.
4.4.76 Коэффициент стабилизации по входному напряжению (элементы идеальны) равен ... .
4.4.77 Схемы стабилизаторов расположите в порядке увеличения коэффициента стабилизации по входному напряжению:

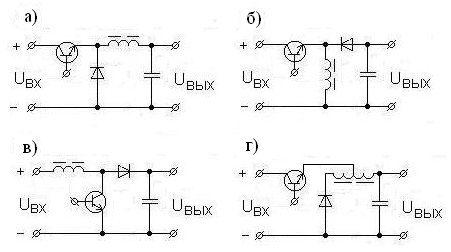

4.4.78 Установите соответствие названия и силовой части стабилизатора:
1) инвертирующий; 2) каскадный; 3) блочный; 4) понижающий;
5) повышающий.
