4.5.3 Структура adsl модема
Рисунок 4.13 - структурная схема передающего узла ADSL модема
ADSL-модем представляет собой устройство, построенное на базе цифрового сигнального процессора (ЦСП или DSP), аналогичное применяемому в обычных модемах рисунок 4.13. Сетевой ADSL модем преобразует цифровые данные от персонального компьютера или какого либо другого устройства в аналоговый сигнал, пригодный для передачи по витой паре. Для контроля чётности в передаваемую цифровую последовательность вставляются избыточные биты. Это гарантирует надёжность передачи информации до телефонной станции, где эта последовательность де модулируется и проверяется на наличие ошибок. В общем случае, вся пропускная способность линии делится на два участка. Первый участок предназначен для передачи голоса, и находится в диапазоне 0,3-3,4 кГц. Диапазон сигнала для передачи данных лежит в пределах от 4 кГц до 1 МГц. Физические параметры большинства линий не позволяют передавать данные с частотой свыше 1 МГц. К сожалению не все существующие телефонные линии (особенно большой протяженности), имеют даже такие характеристики, поэтому приходится уменьшать полосу пропускания, что влечет за собой уменьшение скорости передачи. Для создания этих потоков используются два метода: метод с частотным разделением каналов и метод эхокомпенсации (рисунок 4.14).
Метод с частотным разделением состоит в том, что каждому из потоков выделяется своя полоса пропускания частот. Высокоскоростной поток может разделяться на один или более низкоскоростных потоков. Передача этих потоков осуществляется методом "дискретной многотональной модуляции" (DMT).
Метод эхо компенсации состоит в том, что диапазоны высокоскоростного и служебного потоков накладываются друг на друга. Разделение потоков осуществляется с помощью дифференциальной системы, встроенной в модем. Этот способ используется в работе современных модемов V.32 и V.34. Высокоскоростной поток может разделяться на один или более низкоскоростных потоков Передача этих потоков осуществляется методом "дискретной многотональной модуляции" (DMT).
При передаче множества потоков происходит разделение каждого из них на блоки. Каждый блок снабжается кодом исправления ошибок (ECC).
а)
б)

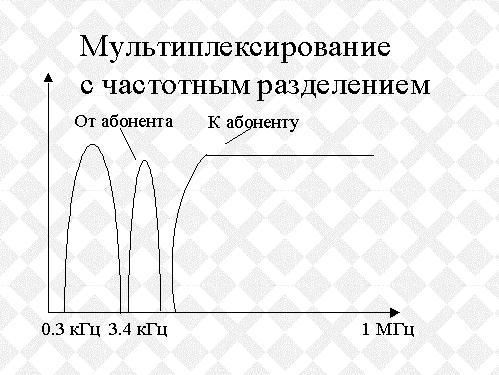

Рисунок 4.14 - Схемы разделения потоков в полосе пропускания частот
телефонной линии
Стандарты
Американский Национальный Институт Стандартов (ANSI), рабочая группа T1E1.4 недавно одобрила стандарт на ADSL со скоростью передачи до 6,1 Мбит/с (ANSI Стандарт T1.413). ETSI дополнила этот стандарт требованиями для Европы. T1.413 определяет единый терминальный интерфейс со стороны оператора. Вторая версия этого стандарта, разрабатываемая группой T1E1.4, расширила стандарт, в котором определила: мультиплексированный интерфейс со стороны оператора; протоколы конфигурации и управление сетью.
Достоинства
Высокая эффективность использования частотного спектра (до 15 (Бит/с)/Гц).
Уменьшаются перекрёстные наводки между соседними парами проводов.
Средства адаптации ADSL определяют параметры линии и устанавливают максимально возможную скорость передачи для конкретных условий.
ADSL позволяет установить большую скорость передачи данных в направлении от поставщика услуг к потребителю.
Быстрое подключение пользователей.
В отличие от ISDN технология ADSL не требует дорогостоящей модернизации коммутаторов, так как является службой с выделенными каналами, а не опирается на коммутируемые соединения.
Недостатки
Неспособность поддерживать несколько телефонных вызовов одновременно.
ADSL плохо “ уживается” с другими технологиями DSL, использующими соседние пары в том же кабельном стволе.
Модемы ADSL вносят существенную задержку при передаче данных, что резко ограничивает возможность их применения для передачи чувствительных к временным задержкам трафика видео- и аудиоприложений. Чтобы передавать речь и данные по одной линии, приходится использовать POTS Splitter.
Дальность действия ограничена перекрестными помехами на дальнем конце (FEXT).
