Шувалов Вячеслав Петрович

Сети ЭВМ и Телекоммуникаций

Литераура:

1. Телекоммуникационные системы и сети под ред проф Шувалова(посл изд 2005 год)

2. Основы инфокоммуникационных технологий 2009г под ред проф Шувалова

Для презентаций:

Verdana, 26-32

Раздел 1 Краткие исторические сведения

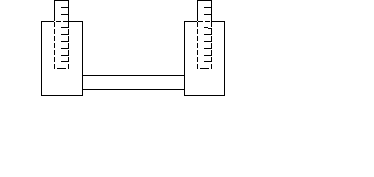

Водяной телеграф

Синхронная работа, синфазная работа. Середина 4 века до н.э.

Факельный телеграф

25 букв греч алфавита

1 2 3 4 5

6 7 8 9 10

11 12 13 14 15

16 17 18 19 20

21 22 23 24 25

5 факелов – номер строчки, 5 факелов номер строки

1800 г. Вольта создал первый химический источник тока.

1832г. ПЛ. Шиллинг изобрел электромагнитный телеграф

1841 г. Пишущий телеграф изобрел Якоби

1876 г. Белл запатентовал телефон

1878 г. Изобрел микрофон с угольным порошком

1886 – Голубицкий изобрел новую схему с центральной батареей.

1895 г. – А.С. Попов изобрел радио.

Основные этапы эволюции телекоммуникационных технологий

1. Высокие скорости

2. Интеллектуальность – пользователь перестает быть пассивным потребителем услуг, он может активно заказывать нужные ему услуги, возможности управления сетью.

3. Мобильность.

Глава 1. Основные понятия и определения.

Раздел 1.1 Информация, сообщения, сигнал.

Информация – содержание сообщения и само сообщение, данные.

Информация – третья составляющая трех основ мироздания - материя, энергия, информация.

Информация – есть информация, а не материя и не энергия (Винер).

В математической теории информация носит объективный характер и существует только для случайных событий. Информация это то, что уменьшает неопределенность события.

Информация – сведения о каких-либо процессах, событиях, фактах или объектах.

Полная группа событий состоит из двух:

P1 – вероятность 1 события,P2 – другого.P1+P2 = 1;

P1	P2	Кол-во информации
1	0	I1= 0
03,	0,7	I2>I1
0,5	0,5	I3>I3

I(a) = -log₂(P(a));

I3 = 1 бит

Задача:

Определить количество информации, которое содержится в слове из 6 букв, если все буквы равновероятны.

P(ai) = 1/m, гдеm = 33

I(ai) = -log2(1/m) = log(m)

I_слово=n*log(m)

Ответ: 6*log(33)

Энтропия источника сообщений это среднее количество информации, приходящаяся на одно сообщение.

Сообщение – это форма представления информации. Различают сообщения непрерывные (аналоговые) и дискретные.

Непрерывные сообщения – например, телефон. На любом интервале времени бесконечное число вариантов сообщения.

Дискретные сообщения – количество сообщений является счетным (телеграмма)

Сигнал – физическое представление сообщение в виде тока в цепи, напряжения либо как-либо еще.

Дискретная функция дискретного времени:

Дискретная функция непрерывного времени:

Непрерывная функция непрерывного времени - произвольная

Спектр (в телефоне 0,3-3,4 кГц) – то, из чего сигнал состоит.

Периодический сигнал имеет дискретный спектр.

F1 = sin(w1t+r1) = sin(wt)

F3 = sin(w3t+r3) = sin(3wt)

F = F1+F3

W1,A1 спектр амплитуд

W3, A3

W1,r1 спектр фаз

W3,r3

Вывод: периодический сигнал характеризуется спектром фаз и амплитуд.

Уровень сигнала измеряется в децибелах. Различают уровень сигнала по мощности, по напряжению, по току.

Nm= 10lg(P1/P0) [Дб на мВт], гдеP1 – мощность сигнала в конкретной точке,P0 – эталонная мощность

Nu= 20lg(U1/U0) [Дб на мВ]

Ni= 20lg(I1/I2)
