Строение соединителей для коаксиального кабеля

• Тип BNC (Bayonet Network Connector).

• BNC коннектор

• BNC Т-коннектор (BNC-T)

• BNC barrel коннектор (BNC-I)

• BNC terminator

• BNC-разъем (разъем на сетевой карте).

• Тип N (резьба)

• Пример обоих типов разъемов

Рис. 6.2. Строение N и BNC - соединителей.

Схемы монтажа соединителей для коаксиального кабеля

Рис. 6.3. Монтаж обжимного BNC-соединителя.

Построение сети по технологиям 10Base5 и 10Base2

Рис. 6.4. Схема сети 10Base5.

Рис. 6.5. Схема сети 10Base2.

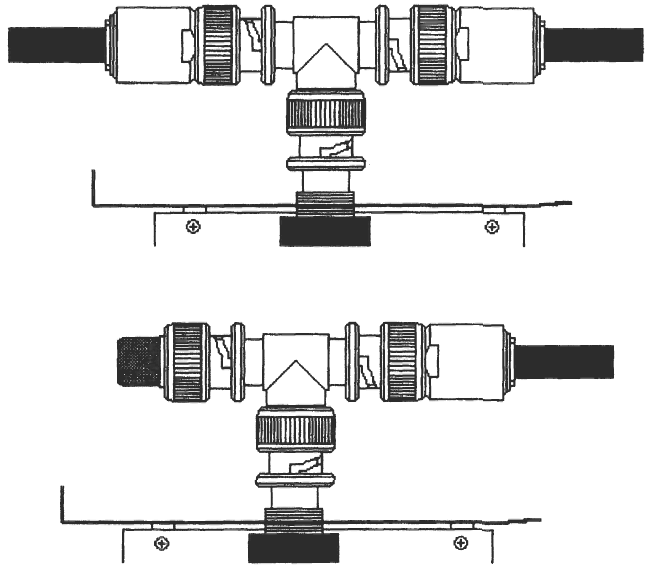

Рис. 6.6. Принцип подключения тонкого коаксиального кабеля к сетевой карте.

Инструмент для работы с коаксиальными кабелями

Инструмент для снятия изоляции с коаксиального кабеля (stripping tool)

Инструмент для обжимки разъемов для кабеля RG-58,59,62 (crimping tool)

Сети Ethernet на основе витой пары

Строение кабеля на основе витой папы

и его применение в построении сетей

Рис. 7.1. Строение кабеля на основе витой пары.

• CMR (Common Mode Rejection)

• Неэкранированная витая пара (unshielded twisted pair UTP)

• Экранированная витая пара (shielded twisted pair STP)

• Фольгированная витая пара (FTP)

Категория	Максимальная несущая частота, MHz	Разрабатывалась для технологий	Год принятия стандарта	Комментарии
1	0.1	Передача голоса	19 век	Не используется в сетях передачи данных
2	4	Token Ring 4 Mb/s	1985	Устарела.
3	16	Ethernet 10BaseT	1991	Макс, число инсталляций на данный момент. Шаг скрутки - 3 витка на дюйм.
4	20	Token Ring 16 Mb/s	1993	Используются редко.
5	100	Fast Ethernet 100BaseTX	1995	На использование этого кабеля опирается подавляющее большинство высокоскоростных стандартов.
5е	125	Gigabit Ethernet 1000BaseTX	1999	Улучшенная версия категории 5. Увеличена полоса пропускания.
6	200	Gigabit Ethernet 1000BaseTX	2001	Для поддержки высокоскоростных протоколов на отрезках кабеля большей длины. В настоящий момент находятся в стадии разработки.
7	600

Таблица 7.1. Категоризация витой пары по Е1АД1А 568.

Строение для соединителей на основе витой пары

Рис. 7.2. Строение вилки для кабеля на основе витой пары.

Рис. 7.3. Вид вилки с боку и со стороны контактов.

Рис. 7.4. Вид вилки со стороны кабеля и спереди обжатой и необжатой вилки.

Розетки тип: LSA+, SI 10

Розетка для установки на сетку, вид в профиль.

• Тип LSA+

• Тип S110

Инструмент для Работы с кабелем на основе витой ПЭРЫ

1. Инструмент для снятия изоляции с кабеля на основе витой пары (stripping tool)

2. Инструмент для обжимки вилок RJ-45 (crimping tool)

3. Инструмент для разводки розеток типа KRONE, типа 110 (punch tool)
