Лабораторная работа №3. (составил: Комиссаров В.К.)

«Исследование стабилитрона».

1. Цель работы:

1.1. Исследование свойств кремниевого стабилитрона. Снятие и анализ его характеристик. Определение параметров.

1.2. Изучение схем измерения.

1.3. Привитие навыков электрических измерений.

2. Литература:

Вайсбурд Ф.И. «Электронные приборы и усилители», Радио и связь, 1987 г. §2.5, стр. 52-53. '

Виноградов Ю.В. «Электронные и полупроводниковые приборы», - М. Энергия, 1971 г. §3.4 стр. 75-79.

Справочник полупроводниковых приборов.

3. Домашнее задание:

3.1. По одному из рекомендованных литературных источников изучить:

3.1.1.Устройство, принцип работы, ВАХ стабилитрона.

3.1.2. Схему для снятия ВАХ стабилитрона.

3. Основные параметры стабилитрона: напряжение стабилизации Uct, максимальный ток стабилизации I max, минимальный ток стабилизации Imin , дифференциальное сопротивление R дифф. и методы определения указанных величин.

4. Схему практического использования стабилитрона для стабилизации напряжения.

1. Проверить свои знания путем ответа на контрольные вопросы.

2. Подготовить отчет по лабораторной работе.

4. Оборудование для выполнения работы.

4.1. Персональный компьютер с установленной программой «Multisim»

4.2. Схема исследования стабилитрона.

5. Краткие теоретические сведения.

Рис.41

7. Порядок выполнения работы.

При выполнении работы следует руководствоваться настоящими рекомендациями и выполнять работу в следующем порядке.

7.1. Запустить программу «Multisim».

7.2. Открыть файл с именем «Лабораторная работа №3».

7.3. Провести исследование схемы параметрического стабилизатора напряжения (рис 44), для этого: по варианту выбрать необходимый диод и включить его в схему. Меняя процентный шаг переменного резистора (R3), провести необходимое число измерений, фиксируя при этом в таблице 1 значения Uст. , Iст. и Uвх.

Таблица1.

Шаг %	5	10	15	20	25	30	35	40	45	50
Uвх.(В)
Uст.(В)
Iст.(мА)

.

Шаг %	55	60	65	70	75	80	85	90	95	100
Uвх.(В)
Uст.(В)
Iст.(мА)

7.4. Провести исследование прямого включения стабилитрона (рис. 45). Меняя процентный шаг переменного резистора (R1), провести необходимое число измерений, фиксируя при этом значения Uпр. и Iпр. Полученные значения занести в таблицу 2.

Таблица 2

Шаг %	5	10	15	20	25	30	35	40	45	50
Uпр.(В)
Iпр.(мА)

Шаг %	55	60	65	70	75	80	85	90	95	100
Uпр.(В)
Iпр.(мА)

Полученные результаты показать преподавателю.

7.5. Закрыть программу без сохранения изменений в файле.

7.6. По результатам измерений построить прямую и обратную ветвь ВАХ стабилитрона в единой системе координат.

7.7. Определить по обратной ветви в выбранной точке основные параметры диода Rст. = ΔUст./ΔIст.= (U2-U1)/(I2-I1), I max, I min, Uст.

7.8. Построить график зависимости Uст. =f(Uвх).

7.9.Сравнить полученные результаты с табличными значениями для данного стабилитрона.

8.Содержание отчета но лабораторной работе.

Отчет по лабораторной работе должен содержать: 8.1.Наименование и цель работы.

8.2. Схемы исследования стабилитрона (схемы выполняются согласно ГОСТ).

3. Основное оборудование.

4. Таблицы экспериментальных данных.

5. ВАХ, построенная на основании измерений (выполняется на миллиметровой бумаге).

6. Расчет параметров стабилитрона.

7. Выводы.

9. Контрольные вопросы.

1. Поясните, на каком принципе работает стабилитрон?

2. Почему в качестве материала для изготовления данного типа диодов используется кремний?

9.3. Нарисуйте ВАХ стабилитрона и расскажите о физических процессах, определяющих вид характеристик на разных участках?

9.4. Укажите основные параметры кремневого стабилитрона и поясните их физический смысл?

9.5. Как включается стабилитрон в схему?

Рис.44 Схема параметрического стабилизатора напряжения

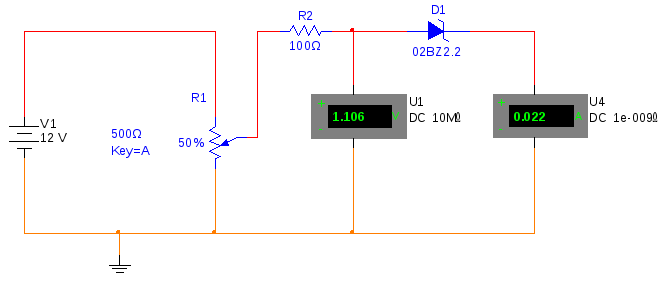

Рис. 45 Схема прямого включения стабилитрона

№ варианта	стабилитрон
1	1N5985B
2	1N5986B
3	1N5987B
4	1N5988B
5	1N5989B
6	1N5990B
7	1N5991B
8	1N5992B
9	1N5993B
10	1N5994B

Варианты:

Справочный материал

для лабораторной работы № 3
