Технология fftx, gpon, fttb

http://tkiev.com/texnologiya-fftx-gpon-fttb.php

FTTx – это понятие, которое используется для того, чтобы описать общий метод организации инфраструктуры кабелей сети доступа, где от узла связи до выбранного места доходит оптический кабель. После этого, уже непосредственно до абонента, идет медный кабель.

Это значит, что можно говорить о том, что FTTx является лишь физическим уровнем. Но в реальности fttx представляет собой понятие, которое охватывает также множество технологий сетевого и канального уровня. С полосой FTTx-систем напрямую связана возможность предоставления огромного количества различных неизвестных ранее услуг. Поскольку цена оптический кабель постепенно снижается, развитие данного направления происходит очень быстро и новые технологии под названием GPON, FTTB становятся все более популярными.  Специалистами используется технология gpon.

FTTN применяют главным образом в качестве недорогого и легко внедряемого средства в тех местах, где уже есть «медная» распределительная инфраструктура и прокладывать оптический кабель невыгодно. В связи с таким решением появляются разные проблемы: низкокачественные услуги. Качество снижается, поскольку используются медные кабеля, которые лежат в канализации. Также на это влияет значительное ограничение по числу подключений и скорости в одном кабеле.

FTTC является усовершенствованной модификацией FTTN, в которой исправлены некоторые недостатки последнего. Если используется FTTC технология, то речь идет об эксплуатации медных кабелей, которые проложены в самих зданиях.

В большинстве случаев они не подвержены попаданию влаги. Кроме этого, в таких случаях отсутствуют проблемы, связанные со слишком длинными линиями и качеством медных жил. Благодаря этому на медном участке можно получить достаточно высокую скорость.

FTTB-архитектуру начали активно использовать, поскольку в процессе создания FTTx-сетей на базе Ethernet данная схема является единственной, которую можно реализовать с технической точки зрения.

Помимо этого, в структуре расходов на строительство FTTx-сети существует лишь несущественная разница между FTTB и FTTC, хотя операционные затраты во время использования сети fttb технология являются более низкими, а показатель пропускной способности наоборот повышается. При этом внимание уделяется правильной настройки fttb.

Специалисты компании под названием Alcatel-Lucent говорят, что архитектура FTTH обладает многими преимуществами, главными из которых считают:

Из многих версий FTTx именно она может обеспечить максимальную пропускную полосу.

Эта версия является абсолютно стандартизированной и самой перспективной.

Интернет по технологии fttx

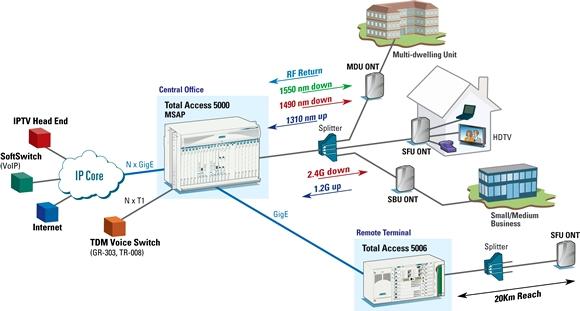

FTTH-решения обеспечивают клиентское обслуживание даже на 20-километровом расстоянии от узла связи.

Благодаря их эксплуатации можно значительно уменьшить затраты на использование. Это делается за счет снижения площади помещений, которые используются для размещения необходимого оборудования, уменьшения потребления энергии, а также расходов на техническую поддержку.

Подключение FTTH также активно поддерживаются специалистами производителя Motorola. Одна из самых новых версий – ftth gpon, которая расшифровывается как Gigabit PON, а само слово PON значит "пассивная оптическая сеть". Эксперты провели анализ, в результате которого было установлено, что если технические решения, которые сейчас используются, смогут обеспечить хорошую скорость через десяток лет, то оборудование морально устареет еще до того, как завершится инвестиционный цикл.

В данном разделе компания ССД представляет изделия для построения абонентского (распределительного) участка сетей широкополосного доступа (ШПД) с идеологией «волокно-до-дома» (FTTB) в районах застройки городского типа. В таких сетях оптический кабель доходит до домового узла кросскоммутации (УД), представляющего собой шкаф в вандалоустойчивом исполнениии. Шкаф устанавливается в цокольном, подвальном, верхнем или техническом этаже дома. Внутри шкафа размещается активное и пассивное оборудование.

От УД осуществляется разводка по стоякам, подъездам многопарными кабелями типа «неэкранированная витая пара» UTPCat5eемкостью 25, 50, 100 пар. Многопарные кабели доходят до распределительных коробок (КР) с уста­новленными соединительными изделиями Cat5e. Соедини­тельные изделия обеспечивают сопряжение многопарного и абонентских кабелей, а также коммутацию с активным оборудованием. Абонентские кабели от КР доводятся до квартиры, где они оканчиваются розеткой или вилкой RJ-45. К одной коробке КР могут подключаться абоненты как с данного этажа, так и с соседних. В последнем случае абонентские кабели прокладываются в защитной трубе до нужного этажа, где через универсальную разветвительную коробку (КРУ) выходят на горизонтальный уровень раз­водки в сторону квартир.

Пример состава домового узла кросскоммутации

  1. Кроссовая панель 24 xRJ45 UTPCat5e

  2. Органайзер

  3. Коммутатор Ethernet24 x100BaseTX, 2 x1000BaseLX

  4. Оптическая кроссовая панель 8 xSC/UPC

  5. Блок розеток, счетчик, автоматы

  6. Источник бесперебойного питания

  7. Антивандальный шкаф 6 12 U

Типовое решение организации домовой распределительной сети

http://www.rotek.ru/item_75.htm

Оконечное оборудование ONU

Описание

Технические характеристики

RT-ON8U-24G содержит 24 порта 1000Base-T

RT-ON8U-24F - 24 порта 10/100Base-TX

Устройства ONU обладают высокой производительностью, поддерживают широкий спектр функций L2 и используются для предоставления мультимедийных услуг (VoIP, IPTV) в решениях FTTB и FTTC. Функционально оба устройства являются коммутаторами уровня агрегации для коллективного подключения конечных пользователей (вернее, их абонентских устройств) к оптической сети GPON по медному кабелю.

RT-ON8U-24G

RT-ON8U-P

RT-ON8U-24F
