1. Терминология
|
Узел |
Оборудование, использующее IPv6. |
|
Маршрутизатор |
Узел, который переадресует пакеты IPv6, которые не адресованы ему непосредственно. |
|
ЭВМ |
Любой узел, который не является маршрутизатором. |
|
Верхний уровень |
Протокольный уровень, расположенный непосредственно поверх. В качестве примеров можно привести транспортные протоколы TCP и UDP, протокол управления ICMP, маршрутные протоколы типа OSPF (RFC-2740), а также интернетовские или другие протоколы нижнего уровня инкапсулированные в IPv6, например, IPX, Appletalk, или сам IPv6. |
|
Канал |
Средство коммуникации или среда, через которую узлы могут взаимодействовать друг с другом на связном уровне, т.е., уровень непосредственно под IPv6. Примерами могут служить Ethernet; PPP; X.25, Frame Relay, или ATM; а также Интернет "туннели", такие как туннели поверх IPv4 или IPv6. |
|
Соседи |
Узлы, подключенные к общему каналу. |
|
Интерфейс |
Средство подключения узла к каналу. |
|
Адрес |
Идентификатор IPv6-уровня для интерфейса или набора интерфейсов. |
|
Пакет |
Заголовок и поле данных IPv6. |
|
MTU канала |
Максимальный размер пакета в канале |
|
MTU пути |
Минимальный MTU канала для пути от узла источника до получателя. |
|
Эникастный адрес |
Идентификатор набора интерфейсов (обычно принадлежащих разным узлам). Пакет, посланный по такому адресу, доставляется ближайшему интерфейсу (согласно метрики маршрутного протокола) из числа идентифицированных этим адресом. |
Замечание: допустимо (хотя и необычно), что устройство с несколькими интерфейсами может быть сконфигурировано для переадресации пакетов, приходящих через один или несколько интерфейсов. Пакеты, приходящие через остальные интерфейсы, могут при этом отбрасываться. Такие устройства должны выполнять требования протоколов маршрутизации. При получении пакетов, адресованных этому устройству, оно должно вести себя как обычная ЭВМ.
2. Формат заголовка iPv6

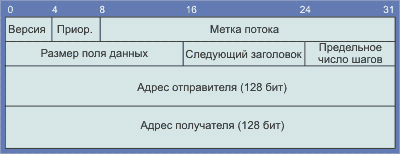

Рис. 4.4.1.1.1. Формат заголовка пакета IPv6
|
Версия |
4-битный код номера версии Интернет протокола (версия Интернет протокола для IPv6= 6) |
|
Приор. |
4-битный код приоритета |
|
Метка потока |
24-битный код метки потока (для мультимедиа) |
|
Размер поля данных |
16-битовое число без знака. Несет в себе код длины поля данных в октетах, которое следует сразу после заголовка пакета. Если код равен нулю, то длина поля данных записана в поле данных jumbo, которое в свою очередь хранится в зоне опций. |
|
Следующий заголовок |
8-битовый разделитель. Идентифицирует тип заголовка, который следует непосредственно за IPv6 заголовком. Использует те же значения, что и протокол IPv4 [RFC-1700]. |
|
Предельное число шагов |
8-битовое целое число без знака. Уменьшается на 1 в каждом узле, через который проходит пакет. При предельном числе шагов, равном нулю, пакет удаляется. |
|
Адрес отправителя |
128-битовый адрес отправителя пакета. См. RFC-1884. |
|
Адрес получателя |
128-битовый адрес получателя пакета (возможно не конечный получатель, если присутствует маршрутный заголовок). См. RFC-1884. |
В документе RFC-2460, который появился спустя три года после RFC-1883, поле приоритет заменено на поле класс трафика. Это поле имеет 8 бит (против 4 в поле приоритет). При этом размер поля метка потока сократился до 20 бит. Это было продиктовано требованиями документа RFC-2474 "Definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers", ориентированного на решение задач управления QoS.
