4.Сервисное оборудование МАЛС (СО МАЛС).

Сервисное оборудование МАЛС (СО МАЛС) предназначено для проверки работоспособности, диагностики и выявления дефектов в локомотивной и станционной аппаратуре МАЛС в условиях контрольного пункта депо и КИПа.

СО МАЛС – Т, предназначено для установки в депо;

СО МАЛС – Ш, предназначено для установки в КИПе.

4.1.Основные технические характеристики.

1 СО МАЛС рассчитано для работы в режиме многократного циклического применения.

2 Напряжение питания 220 В от сети переменного тока частотой 50 Гц .

3 Нормы электрической прочности и электрического сопротивления изоляции изделия приведены в ОСТ 32.146-2000 для цепей с рабочей изоляцией напряжением переменного тока 220 В с частотой 50 Гц (для цепей питания), постоянного тока 12 В (контролируемые цепи).

4 Средняя наработка изделия любого исполнения Тср до отказа не менее 10000 ч.

5 Средний срок службы изделия любого исполнения до списания (полный) не менее 15 лет.

6 Несущая частота радиоканала в пределах от 403 до 512 МГц.

7 СО МАЛС обеспечивает проверку функционирования входящей в состав блока БК бортовой аппаратуры МАЛС; проверку работоспособности и локализацию неисправности до уровня функционального блока БК, входящего в состав бортовой аппаратуры МАЛС; проверку работоспособности и локализацию неисправности до уровня функционального блока КО, входящего в состав станционной аппаратуры МАЛС; проверку работоспособности и локализацию неисправности до уровня функционального блока адаптера связи, входящего в состав станционной аппаратуры МАЛС; проверку радиоканала станционных устройств и бортовой аппаратуры МАЛС.

4.2.Состав СО МАЛС.

Комплектность сервисного оборудования приведена в таблице 4.1. Различие в комплекте поставки двух модификаций изделия указано в "Примечании".

Таблица 4.1.

Обозначение	Наименование составной части	Кол	Зав. номер	Примечание
1	2	3	4	5
	Промышленный компьютер (ПК)	1
	состав ПК:
IPC-6908	Системный блок	1
17"ViewSonic GS773	Монитор	1		Допускается использование другой модели
HP LaserJet 1000w	Принтер	1		Допускается использование другой модели
Keyboard Cherry G83 – 6392LRNRG PS/2	Клавиатура	1		Допускается использование другой модели
MicroSoft Trekker Wheel Mouse PS/2	Мышь с ковриком	1		Допускается использование другой модели
Продолжение таблицы 4.1.
1	2	3	4	5
ЦВИЯ.468223.012	Адаптер	1		Поставляется для КИПа
ЦВИЯ.421413.112	Пульт ПК КО	1		Поставляется для КИПа
ЦВИЯ.421413.097	Пульт контроля ПК БА МАЛС	1		Поставляется для депо
МОСТ – С1	Приёмопередатчик	1
QW-70UM MOT-1	Антенна с кабелем	1

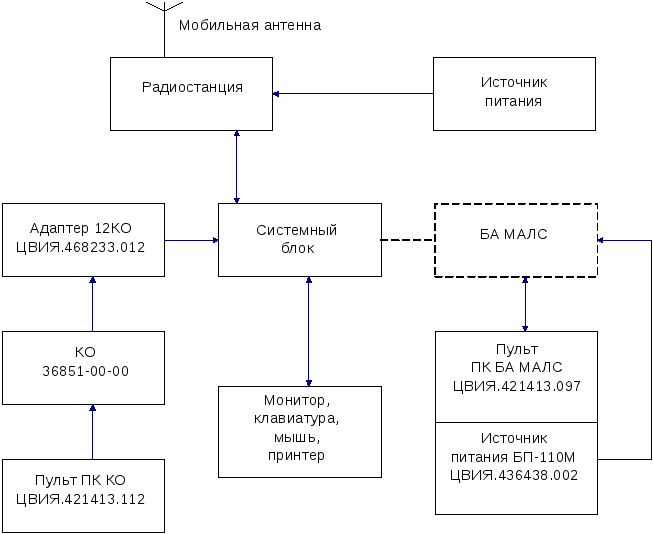

Функциональная схема СО МАЛС приводится на рисунке 4.1.

Рисунок 4.1.

4.3.Устройство и работа

СО МАЛС построено на базе промышленного компьютера (ПК), входящего в состав изделия и предназначенного для поддержки программного обеспечения СО МАЛС при проведении диагностики бортовой и станционной аппаратуры МАЛС.

Адаптер 12КО предназначен для приема от контроллера опроса информации о текущем состоянии реле электрической централизации и передачи принятой информации по последовательному каналу связи (RS422) в станционные формирователи для дальнейшей обработки.

Пульт ПК КО предназначен для проверки станционной аппаратуры МАЛС.

Пульт ПК БА МАЛС предназначен для проверки бортовой аппаратуры МАЛС.

Приёмопередатчик МОСТ – С1 предназначен для обмена информацией по радиоканалу с приёмопередатчиком, установленным на посту ЭЦ или на локомотиве.

Штыревая антенна QW-70UM, имеет усиление до 3 дБ и рассчитана для работы в частотном диапазоне 430-470 МГц.
