2. Соединители электротяговые медные типов нэ, шэ и iv3
Предназначены для электрического соединения составных частей изолированного стрелочного перевода на участках железных дорог, электрифицированных как на переменном, так и на постоянном токе.

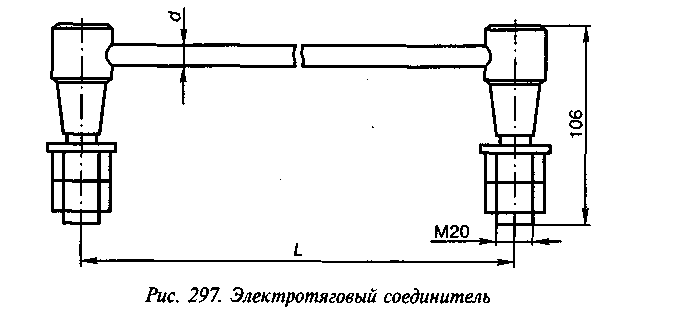

Внешний вид соединителей приведен на рис. 297.
Типоразмеры и основные характеристики выпускаемых соединителей электротяговых приведены в табл. 257.
Таблица 257 Типоразмеры и основные характеристики соединителей
|
Номер чертежа |
Тип |
Сечение, мм2 |
Размеры, мм |
Масса, не более, кг | |
|
L |
d | ||||
|
13449-00-00 |
ПЭ |
50 |
3300±25 |
10,20 |
2,5 |
|
13449-00-00-01 |
НЭ |
70 |
3300±25 |
12,55 |
3,1 |
|
13450-00-00 |
ШЭ |
50 |
600+8 |
10,20 |
1,3 |
|
13450-00-00-01 |
ШЭ |
70 |
600±8 |
12,55 |
1,4 |
|
13450-00-00-02 |
ШЭ |
50 |
1200+10 |
10,20 |
1,6 |
|
13450-00-00-03 |
ШЭ |
70 |
1200+10 |
12,55 |
1,8 |
|
13451-00-00 |
IV3 |
50 |
2800±16 |
10,20 |
2,3 |
|
13451-00-00-01 |
IV3 |
70 |
2800+16 |
12,55 |
2,8 |
По особому заказу соединители могут быть изготовлены длиной 7000, 14 000, 21 000, 28 000 и 35 000 мм.
Соединители сечением 50 мм2 применяются на участках железных дорог, электрифицированных на переменном токе, а сечением 70 мм2 — на постоянном токе.
Концы провода соединяются с наконечниками путем заварки их торцов медью с помощью газовой сварки, допускается применение электродуговой сварки.
В 1996—1999 гг. освоено производство сталемедных и сталеалюминиевых электротяговых соединителей ЭМС, ЭАС, САЭ и ПАЭ, которые являются аналогами медных электротяговых соединителей.
3. Перемычки дроссельные сталемедные ма, ммс, дмс и соединители электротяговые эмс
Назначение. Перемычки дроссельные сталемедные, в том числе соединители электротяговые, предназначены для обеспечения безопасности движения поездов и для эксплуатации в обратной рельсовой сети для пропуска тягового тока при электротяге постоянного и переменного тока.
Перемычки (дроссельные, междроссельные, междурельсовые и междупутные) служат элементами обратной тяговой рельсовой сети и обеспечивают непрерывность цепи по канализации тяговых токов, токов электрообогрева в пределах фидерной зоны и устойчивого обеспечения электроэнергией подвижного электротранспорта; функционирование рельсовых цепей СЦБ и АЛС; надежную защиту от токов короткого замыкания в системе тягового электроснабжения; требования электробезопасности; нормативные требования по ограничению утечки тяговых токов и защиты от электрокоррозии подземных металлических сооружений и конструкций.
Некоторые конструктивные особенности. Перемычки дроссельные сталемедные выпускаются по техническим . условиям ТУ 32ЦШ2052-97. Типы выпускаемых перемычек и соединителей приведены в табл. 258 и рис. 298—303. Их диаметры, длины и масса приведены в табл. 259—264.
При заказе необходимо указать тип перемычки и номер чертежа. Пример записи обозначения изделия при заказе:
«Перемычка междроссельная МА-210-700, черт. 17221-00-01»;
«Перемычка междроссельная ММС-70х2-8600, черт. 17360-01-00»;
«Перемычка дроссельная ДМС-70х2-1600, черт. 17360-02-00»;
«Соединитель электротяговый ЭМС-70-900, черт. 17360-06-00», где МА — междроссельная алюминиевая шина;
ММС — междроссельная сталемедная шина;
ДМС — перемычка дроссельная из сталемедного провода;
ЭМС — соединитель электротяговый;
70x2 — сечение и количество проводов;
1600 — длина (длина короткого провода).
Диаметры и длины междроссельных перемычек, изображенных на рис. 298, приведены в табл. 259.
Диаметры и длины дроссельных перемычек, изображенных на рис. 299, приведены в табл. 260.

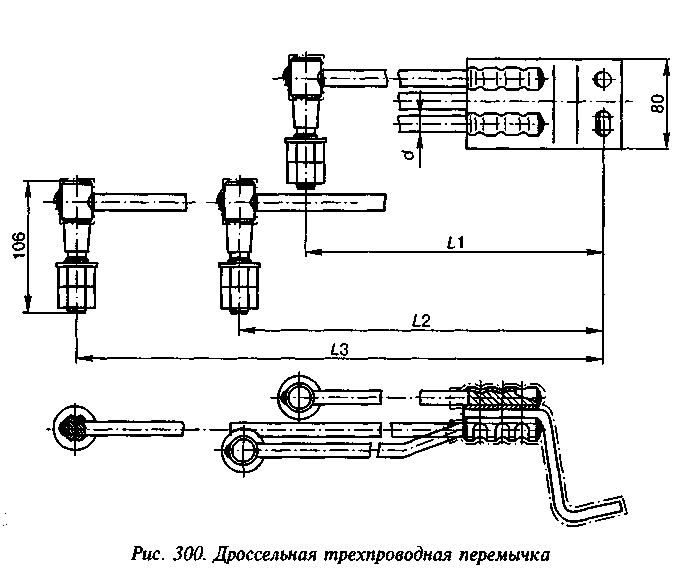

Диаметры и длины дроссельных перемычек, изображенных на рис. 300, приведены в табл. 261.

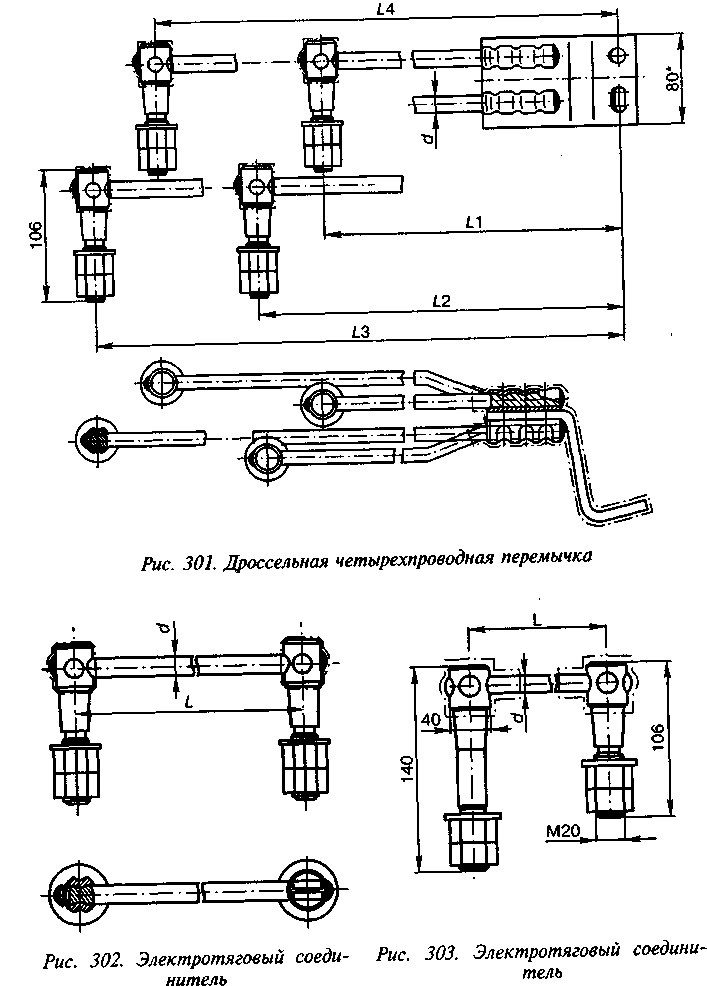

Диаметры и длины дроссельных перемычек, изображенных на рис. 301, приведены в табл. 262.
Диаметры и длины соединителей электротяговых, изображенных на рис. 302, приведены в табл. 263.
Диаметры и длины соединителей электротяговых, изображенных на рис. 303, приведены в табл. 264.
Переходное электрическое сопротивление в местах крепления провода (провод-штепсель, провод-втулка шины) должно быть не более (см. табл. 265) сопротивления отрезка (участка) провода равной длины с измеряемым элементом крепления. Допускаемое отклонение в сторону увеличения не более 20%.
Допускаемая температура нагрева перемычек при пропуске расчетных токов согласно таблице не должна превышать (115+6)°С.
Соединение провода в наконечнике должно выдерживать без повреждений усилие на отрыв (направление вдоль оси) не менее 1000 Н (100 кгс). Допускаемая погрешность измерения ±5%.
Перемычки должны быть виброустойчивыми при и после воздействия вибрационных нагрузок в диапазоне частот от 5 до 1000 Гц и максимальном ускорении до 40 g в вертикальном и 15 g в горизонтальном направлениях. Допускаемая погрешность измерения ±5%.
Перемычки являются невосстанавливаемыми изделиями и должны иметь следующие показатели надежности: среднюю наработку на отказ не менее 22 500 часов, средний срок службы до списания — не менее 7 лет.
Перед упаковкой наконечники и штепсели перемычек должны быть покрыты консервационным маслом К-17 ГОСТ 10877-76 или смазкой пушечной ГОСТ 19537-83. Перед отправкой заказчику перемычки свертываются в бухты и перевязываются в четырех местах, причем масса одной бухты должна быть не более 50 кг.
Таблица 258 Типы сталемедных перемычек и соединителей
|
Номер чертежа |
Тип |
Общее сечение, мм2 |
Расчетный ток нагрузки,А |
|
17221-00-01 |
МА-210-700 |
210 |
840 |
|
17221-00-01-01 |
МА-280-700 |
280 |
1150 |
|
17221-00-01-02 |
МА-420-700 |
420 |
1680 |
|
17360-01-00 |
ММС-70х2-8600 |
140 |
560 |
|
17360-01-00-01 |
ММС-70х2-11000 | ||
|
17360-01-00-02 |
ММС-95х2-8600 |
190 |
720 |
|
17360-01-00-03 |
ММС-95х2-11000 | ||
|
17360-01-00-04 |
ММС-120x2-8600 |
240 |
850 |
|
17360-01-00-05 |
ММС-120x2-11000 | ||
|
17360-02-00 |
ДМС-70х2-1600 |
140 |
560 |
|
17360-02-00-01 |
ДМС-70х2-2000 | ||
|
17360-02-00-02 |
ДМС-70х2-2700 | ||
|
17360-02-00-03 |
ДМС-70х2-3600 | ||
|
17360-02-00-04 |
ДМС-70х2-4000 | ||
|
17360-02-00-05 |
ДМС-70х2-4700 | ||
|
17360-02-00-06 |
ДМС-70х2-5600 | ||
|
17360-02-00-07 |
ДМС-70х2-6000 | ||
|
17360-02-00-08 |
ДМС-70х2-6700 | ||
|
17360-02-00-09 |
ДМС-70х2-7600 | ||
|
17360-02-00-10 |
ДМС-70х2-8000 | ||
|
17360-02-00-11 |
ДМС-70х2-8700 | ||
|
17360-02-00-12 |
ДМС-70х2-9600 | ||
|
17360-02-00-13 |
ДМС-95х2-1600 |
190 |
720 |
|
17360-02-00-14 |
ДМС-95х2-2000 | ||
|
17360-02-00-15 |
ДМС-95х2-2700 | ||
|
17360-02-00-16 |
ДМС-95х2-3600 | ||
|
17360-02-00-17 |
ДМС-95х2-4000 | ||
|
17360-02-00-18 |
ДМС-95х2-4700 | ||
|
17360-02-00-19 |
ДМС-95х2-5600 | ||
|
17360-02-00-20 |
ДМС-95х2-6000 |
Продолжение табл. 258
|
Номер чертежа |
Тип |
Общее сечение, мм2 |
Расчетный ток нагрузки,А |
|
17360-02-00-21 ДМС-95х2-6700 |
190 |
720 | |
|
17360-02-00-22 |
ЦМС-95х2-7600 | ||
|
17360-02-00-23 |
ДР С-95х2-8000 | ||
|
17360-02-00-24 |
ДМС-95х2-8700 | ||
|
17360-02-00-25 |
ДМС-95х2-9600 | ||
|
17360-02-00-26 |
ДМС-120x2-1600 |
240 |
880
|
|
17360-02-00-27 |
ДМС-120x2-2000 | ||
|
17360-02-00-28 |
ДМС-120x2-2700 | ||
|
17360-02-00-29 |
ДМС-120x2-3600 |
240 |
880 |
|
17360-02-00-30 |
ДМС-120x2-4000 | ||
|
17360-02-00-31 |
ДМС-120x2-4700 | ||
|
17360-02-00-32 |
ДМС-120x2-5600 | ||
|
17360-02-00-33 |
ДМС-120x2-6000 | ||
|
17360-02-00-34 |
ДМС-120x2-6700 | ||
|
17360-02-00-35 |
ДМС-120x2-7600 | ||
|
17360-02-00-36 |
ДМС-120x2-8000 | ||
|
17360-02-00-37 |
ДМС-120x2-8700 | ||
|
17360-02-00-38 |
ДМС-120x2-9600 | ||
|
17360-03-00 |
ДМС-70хЗ-2400 |
210 |
840 |
|
17360-03-00-01 |
ДМС-70хЗ-4400 | ||
|
17360-03-00-02 |
ДМС-95хЗ-2400 |
285 |
1150 |
|
17360-03-00-03 |
ДМС-95хЗ-4400 | ||
|
17360-03-00-04 |
ДМС-120x3-2400 |
360 |
1780 |
|
17360-03-00-05 |
ДМС-120x3-4400 | ||
|
17360-04-00 |
ДМС-70х4-2200 |
280 |
1100 |
|
17360-04-00-01 |
ДМС-70х4-4200 | ||
|
17360-04-00-02 |
ДМС-95х4-2200 |
380 |
1850 |
|
17360-04-00-03 |
ДМС-95х4-4200 |
| |
|
17360-04-00-04 |
ДМС-120x4-2200 |
480 |
1920 |
|
17360-04-00-05 |
ДМС-120x4-4200 | ||
|
17360-06-00 |
ЭМС-70-900 |
70 |
200 |
Продолжение табл. 258
|
Номер чертежа |
Тип |
Общее сечение, мм2 |
Расчетный ток нагрузки,А |
|
17360-06-00-01 |
ЭМС-70-1500 |
70 |
200 |
|
17360-06-00-02 |
ЭМС-70-2600 | ||
|
17360-06-00-03 |
ЭМС-70-3300 | ||
|
17360-06-00-04 |
ЭМС-70-3800 | ||
|
17360-06-00-05 |
ЭМС-95-900 |
95 |
375 |
|
17360-06-00-06 |
ЭМС-95-1500 | ||
|
17360-06-00-07 |
ЭМС-95-2600 | ||
|
17360-06-00-08 |
ЭМС-95-3300 | ||
|
17360-06-00-09 |
ЭМС-95-3800 | ||
|
17360-06-00-10 |
ЭМС-120-900 |
120 |
500 |
|
17360-06-00-11 |
ЭМС-120-1500 | ||
|
17360-06-00-12 |
ЭМС-120-2600 | ||
|
17360-06-00-13 |
ЭМС-120-3300 | ||
|
17360-06-00-14 |
ЭМС-120-3800 | ||
|
17360-07-00 |
ЭМС-70-3500 |
70 |
200 |
|
17360-07-00-01 |
ЭМС-70-4000 | ||
|
17360-07-00-02 |
ЭМС-70-4500 | ||
|
17360-07-00-03 |
ЭМС-95-3500 |
95 |
375 |
|
17360-07-00-04 |
ЭМС-95-4000 | ||
|
17360-07-00-05 |
ЭМС-95-4500 | ||
|
17360-07-00-06 |
ЭМС-120-3500 |
120 |
500 |
|
17360-07-00-07 |
ЭМС-120-4000 | ||
|
17360-07-00-08 |
ЭМС-120-4500 | ||
|
17360-07-00-09 |
ЭМС-70-1500 |
70 |
200 |
|
17360-07-00-10 |
ЭМС-95-1500 |
95 |
375 |
|
17360-07-00-11 |
ЭМС-120-1500 |
120 |
500 |
Примечания. I. Допускается по индивидуальному заказу изготавливать перемычки типа ММС и ДМС сечением 70x2 и 95x2 необходимой длины, кратной семи метрам.
2. Допускается по индивидуальному заказу изготавливать соединители электротяговые типа ЭМС необходимой длины, кратной семи метрам.
Таблица 259
Длины междроссельных перемычек (рис. 298)
|
Номер чертежа |
Тип |
d, мм |
L, мм |
Масса, кг |
|
17360-01-00 |
ММС-70х2-8600 |
11 |
8600 |
6,78 |
|
17360-01-00-01 |
ММС-70х2-11000 |
11000 |
8,16 | |
|
17360-01-00-02 |
ММС-95х2-8600 |
12,5 |
8600 |
8,3 |
|
17360-01-00-03 |
ММС-95х2-11000 |
11000 |
9,68 | |
|
17360-01-00-04 |
ММС-120х2-8600 |
14 |
8600 |
10,5 |
|
17360-01-00-05 |
ММС-120x2-11000 |
11000 |
11,9 |
Таблица 260
Длины дроссельных перемычек (рис. 299)
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
L, мм |
Масса, кг |
|
17360-02-00 |
ДМС-70х2-1600 |
11,0 |
1600 |
1750 |
3,54 |
|
17360-02-00-01 |
ДМС-70х2-2000 |
2000 |
2150 |
4,00 | |
|
17360-02-00-02 |
ДМС-70х2-2700 |
2700 |
2850 |
4,82 | |
|
17360-02-00-03 |
ДМС-70х2-3600 |
3600 |
3750 |
6,01 | |
|
17360-02-00-04 |
ДМС-70х2-4000 |
4000 |
4150 |
6,49 | |
|
17360-02-00-05 |
ДМС-70х2-4700 |
4700 |
4850 |
7,33 | |
|
17360-02-00-06 |
ДМС-70х2-5600 |
5600 |
5750 |
8,41 | |
|
17360-02-00-07 |
ДМС-70х2-6000 |
6000 |
6150 |
8,89 | |
|
17360-02-00-08 |
ДМС-70х2-6700 |
6700 |
6850 |
9,73 | |
|
17360-02-00-09 |
ДМС-70х2-7600 |
7600 |
7750 |
10,81 | |
|
17360-02-00-10 |
ДМС-70х2-8000 |
8000 |
8150 |
11,23 | |
|
17360-02-00-11 |
ДМС-70х2-8700 |
8700 |
8850 |
12,13 | |
|
17360-02-00-12 |
ДМС-70х2-9600 |
9600 |
9750 |
13,21 | |
|
17360-02-00-13 |
ДМС-95х2-1600 |
12,5 |
1600 |
1750 |
4,09 |
|
17360-02-00-14 |
ДМС-95х2-2000 |
2000 |
2150 |
4,70 | |
|
17360-02-00-15 |
ДМС-95х2-2700 |
2700 |
2850 |
5,76 | |
|
17360-02-00-16 |
ДМС-95х2-3600 |
3600 |
3750 |
7,12 | |
|
17360-02-00-17 |
ДМС-95х2-4000 |
4000 |
4150 |
7,73 |
Продолжение табл. 260
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
L, мм |
Масса, кг |
|
17360-02-00-18 |
ДМС-95х2-4700 |
12,5 |
4700 |
4850 |
8,80 |
|
17360-02-00-19 |
ДМС-95х2-5600 |
5600 |
5750 |
10,32 | |
|
17360-02-00-20 |
ДМС-95х2-6000 |
6000 |
6150 |
10,77 | |
|
17360-02-00-21 |
ДМС-95х2-6700 |
6700 |
6850 |
11,84 | |
|
17360-02-00-22 |
ДМС-95х2-7600 |
7600 |
7750 |
12,21 | |
|
17360-02-00-23 |
ДМС-95х2-8000 |
8000 |
8150 |
13,81 | |
|
17360-02-00-24 |
ДМС-95х2-8700 |
8700 |
8850 |
14,88 | |
|
17360-02-00-25 |
ДМС-95х2-9600 |
9600 |
9750 |
16,25 | |
|
17360-02-00-26 |
ДМС-120x2-1600 |
14 |
1600 |
1750 |
6,0 |
|
17360-02-00-27 |
ДМС-120x2-2000 |
2000 |
2150 |
6,8 | |
|
17360-02-00-28 |
ДМС-120x2-2700 |
2700 |
2850 |
8,19 | |
|
17360-02-00-29 |
ДМС-120x2-3600 |
3600 |
3750 |
10,2 | |
|
17360-02-00-30 |
ДМС-120x2-4000 |
4000 |
4150 |
11,0 | |
|
17360-02-00-31 |
ДМС-120x2-4700 |
4700 |
4850 |
12,5 | |
|
17360-02-00-32 |
ДМС-120x2-5600 |
5600 |
5750 |
14,3 | |
|
17360-02-00-33 |
ДМС-120x2-6000 |
6000 |
6150 |
15,1 | |
|
17360-02-00-34 |
ДМС-120x2-6700 |
6700 |
6850 |
16,5 | |
|
17360-02-00-35 |
ДМС-120x2-7600 |
7600 |
7750 |
18,3 | |
|
17360-02-00-36 |
ДМС-120x2-8000 |
8000 |
8150 |
19,2 | |
|
17360-02-00-37 |
ДМС-120x2-8700 |
8700 |
8850 |
20,6 | |
|
17360-02-00-38 |
ДМС-120x2-9600 |
9600 |
9750 |
22,5 |
Таблица 261
Длины дроссельных перемычек (рис. 300)
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
L2, мм |
L3, мм |
Масса, кг |
|
17360-03-00 |
ДМС-70хЗ-2400 |
11 |
2400 |
2650 |
2800 |
9,53 |
|
17360-03-00-01 |
ДМС-70хЗ-4400 |
4400 |
4650 |
4800 |
10,47 | |
|
17360-03-00-02 |
ДМС-95хЗ-2400 |
12,5 |
2400 |
2650 |
2800 |
11,9 |
|
17360-03-00-03 |
ДМС-95хЗ-4400 |
4400 |
4650 |
4800 |
12,84 |
Продолжение табл. 262
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
L2, мм |
L3, мм |
Масса, кг |
|
17360-03-00-04 |
ДМС-120x3-2400 |
14 |
2400 |
2650 |
2800 |
16,3 |
|
17360-03-00-05 |
ДМС-120x3-4400 |
4400 |
4650 |
4800 |
17,7 |
Таблица 262
Длины дроссельных перемычек (рис. 301)
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
L2, мм |
L3, мм |
L4, мм |
Масса, кг |
|
17360-04-00 |
ДМС-70х4-2200 |
11 |
2200 |
2600 |
2600 |
2700 |
8,87 |
|
17360-04-00-01 |
ДМС-70х4-4200 |
4200 |
4600 |
4600 |
4700 |
13,3 | |
|
17360-04-00-02 |
ДМС-95х4-2200 |
12,5 |
2200 |
2600 |
2600 |
2700 |
10,48 |
|
17360-04-00-03 |
ДМС-95х4-4200 |
4200 |
4600 |
4600 |
4700 |
14,90 | |
|
17360-04-00-04 |
ДМС-120x4-2200 |
14 |
2200 |
2600 |
2600 |
2700 |
15,0 |
|
17360-04-00-05 |
ДМС-120x4-4200 |
4200 |
4600 |
4600 |
4700 |
22,6 |
Таблица 263 Длины электротяговых соединителей (рис. 302)
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
Масса, кг |
|
17360-06-00 |
ЭМС-70-900 |
11 |
900 |
1,30 |
|
17360-06-00-01 |
ЭМС-70-1500 |
1500 |
1,67 | |
|
17360-06-00-02 |
ЭМС-70-2600 |
2600 |
2,31 | |
|
17360-06-00-03 |
ЭМС-70-3300 |
3300 |
2,72 | |
|
17360-06-00-04 |
ЭМС-70-3800 |
3800 |
3,00 | |
|
17360-06-00-05 |
ЭМС-95-900 |
12,5 |
900 |
1,43 |
|
17360-06-00-06 |
ЭМС-95-1500 |
1500 |
1,90 | |
|
17360-06-00-07 |
ЭМС-95-2600 |
2600 |
2,72 | |
|
17360-06-00-08 |
ЭМС-95-3300 |
3300 |
3,26 | |
|
17360-06-00-09 |
ЭМС-95-3800 |
3800 |
3,64 | |
|
17360-06-00-10 |
ЭМС-120-900 |
14 |
900 |
2,2 |
|
17360-06-00-11 |
ЭМС-120-1500 |
1500 |
2,8 | |
|
17360-06-00-12 |
ЭМС-120-2600 |
2600 |
3,9 |
Продолжение табл. 263
|
Номер чертежа |
Тип |
d, мм |
L1, мм |
Масса, кг |
|
17360-06-00-13 |
ЭМС-120-3300 |
14 |
3300 |
4,6 |
|
17360-06-00-14 |
ЭМС-120-3800 |
3800 |
5,1 |
Таблица264Длины электротяговых соединителей (рис. 303)
|
Номер чертежа |
Тип |
d, мм |
L, мм |
Масса, кг |
|
17360-07-00 |
ЭМС-70-3500 |
11 |
3500 |
2,85 |
|
17360-07-00-01 |
ЭМС-70-4000 |
4000 |
3,15 | |
|
17360-07-00-02 |
ЭМС-70-4500 |
4500 |
3,5 | |
|
17360-07-00-03 |
ЭМС-95-3500 |
12,5 |
3500 |
3,4 |
|
17360-07-00-04 |
ЭМС-95-4000 |
4000 |
3,8 | |
|
17360-07-00-05 |
ЭМС-95-4500 |
4500 |
4,2 | |
|
17360-07-00-06 |
ЭМС-120-3500 |
14 |
3500 |
4,1 |
|
17360-07-00-07 |
ЭМС-120-4000 |
4000 |
4,6 | |
|
17360-07-00-08 |
ЭМС-120-4500 |
4500 |
5,2 | |
|
17360-07-00-09 |
ЭМС-70-1500 |
11 |
1500 |
1,7 |
|
17360-07-00-10 |
ЭМС-95-1500 |
12,5 |
1,9 | |
|
17360-07-00-11 |
ЭМС-120-1500 |
14 |
2,2 |
Таблица 265 Величины переходного электрического сопротивления в местах крепления провода
|
Место крепления провода |
Сечение провода, мм2 |
Переходное сопротивление, мкОМ |
|
Втулка штепселя |
70 95 120 |
40 32 30 |
|
Втулка шины |
70 95 120 |
40 32 30 |
