5. Усилители типов цу-1 — цу-IV системы «Нева»
Назначение. Усилители ЦУ-1—ЦУ-IV предназначены для усиления импульсов известительного приказа соответственно I—ГУ каналов.
Некоторые конструктивные особенности. Усилители изготовляются четырех типов: ЦУ-I «Нева» (черт. 601.33.52), ЦУ-II «Нева» (черт. 601.33.53), ЦУ-III «Нева» (черт. 601.33-54), ЦУ-IV «Нева» (черт. 601.33.55). Усилители (см. рис. 1) включаются в схему с помощью 22-штырной штепсельной
колодки.
Электрическая принципиальная схема усилителей показана на рис. 7. Все дроссели, трансформаторы TV1 и TV2, конденсаторы, примененные в усилителях, имеют различные электрические характеристики (табл. 7).
Трансформаторы ТУЗ (черт. 644.25.61-08) и TV4 (черт. 644.25.61-09) являются одинаковыми для всех типов усилителей. Обмотки трансформатора ТУЗ имеют следующее количество витков: 1-2 — 1000 витков; 2-3 — 1520 витков; 4-5 — 325 витков. Трансформатор TV4 имеет следующее количество витков: 1-2 — 3300 витков; 3-4 — 300 витков; 5-6 — 2100 витков.
Основные данные элементов, входящих в усилители всех типов, приведены в табл. 8.
Электрические характеристики. Затухание входного фильтра в полосе частот канала ТУ не должно быть менее 54,6 дБ (6,3 Нп) на частотах 500, 600, 700 и 800 Гц для усилителе» ЦУ-П, ЦУ-Ш и ЦУ-ГУ и не менее 33 дБ (3,8 Нп) на частоте 800 1ц для усилителя ЦУ-1, а в полосе частот канала ТС для усилителей ЦУ-1—ЦУ-ГУ не должно быть более 10 дБ (1,15 Нп) для частот своего канала и не менее 43,4 дБ (5 Нп) для частот соседних каналов.
Уровень сигнала на выходе усилителей ЦУ-1—ЦУ-ГУ с проверенным фильтром при напряжении источника питания 14 или 24 В должен быть 0+0,87 дБ (775±75 мВ) при подаче на вход усилителя сигнала более высокой из пары частот данного канала с уровнем —43 дБ (5,5 мВ). При увеличении входного сигнала до —17,4 дБ (0,1 В) уровень сигнала на выходе усилителя не должен возрастать более +7,82 дБ (1,9 В).
Таблица 7
Данные конденсаторов, дросселей, трансформаторов TV1 и TV2
|
Условное обозначение на рис. 7 |
Тип элемента схемы |
Тип усилителя |
|
С1 |
К70-7-В-1а-100 В-335 000 пФ±1%-М |
ЦУ-I |
|
К70-7-В-1а-100 В-35 000 пФ±1%-М |
ЦУ-II | |
|
К70-7-В-1а-100 В-347 000 пФ±1%-М КСО-1-250 В-Г-510 пФ±2% (конденсаторы включены параллельно) |
ЦУ-III | |
|
К70-7-В-1а-100 В-300 000 пФ±1%-М |
ЦУ-IV | |
|
С2 |
К70-7-Б-1а-100 В-57 000 пФ±1%-М |
ЦУ-I |
|
С2 |
К70-7-Б-1а-100 В-42 000 пФ±1%-М |
ЦУ-II |
|
С2 |
К70-7-Б-1а-100 В-53 000 пФ+1%-М |
ЦУ-III |
|
С2 |
К70-7-Б-1а-100 В-27 000 пФ±1%-М |
ЦУ-IV |
|
СЗ |
К70-7-Б-1а-100 В-57 000 пФ±1%-М |
ЦУ-I |
|
СЗ |
К70-7-Б-1а-100 В-29 000 пФ±1%-М |
ЦУ-II |
|
СЗ |
К70-7-Б-1а-100 В-22 000 пФ±1%-М |
ЦУ-III |
|
СЗ |
К70-7-Б-1а-100 В-14 000 пФ±1%-М |
ЦУ-IV |
|
С4 |
К70-7-В-1а-100 В-500 000 пФ±1%-М |
ЦУ-I—ЦУ-IV |
|
С5 |
К70-7-Б-1а-100 В-115 000 пФ±1%-М |
ЦУ-I |
|
С5 |
К70-7-Б-1а-100 В-57 000 пФ±1%-М |
ЦУ-II |
|
С5 |
К70-7-Б-1а-100 В-55 000 пФ±1%-М |
ЦУ-III |
|
С5 |
К70-7-Б-1а-100 В-36 000 пФ±1%-М |
ЦУ-IV |
|
С6 |
К70-7-В-1а-100 В-270 000 пФ±1°/о-М |
ЦУ-I |
|
С6 |
К70-7-В-1а-100 В-360 000 пФ±1%-М |
ЦУ-II |
|
К70-7-В-1а-100 В-360 500 пФ+1%-М |
ЦУ-III | |
|
К70-7-В-1-100 В-347 000 пФ±1%-М КСО-1 -250-Г-510 пф±2 % -М (конденсаторы включены параллельно) |
ЦУ-IV | |
|
С7 |
МБГП-3-200В-10мкФ-II |
ЦУ-I |
|
МБГП-2-200 В-4 мкФ-II МГБП-2-200 В-2 мкФ-Н (конденсаторы включены параллельно) |
ЦУ-II | |
|
МБГП-2-200 В-4 мкФ-II |
ЦУ-III | |
|
МБГП-2-200 В-2 мкф-ll МБГП-2-200 В-1 мкФ-II (конденсаторы включены параллельно) |
ЦУ-IV |
Продолжение табл. 7
|
Условное обозначение на рис. 7 |
Тип элемента схемы |
Тип усилителя |
|
С8 |
МБГО-2-160В-30мкФ-П |
ЦУ-1—ЦУ-IV |
|
С9 |
МБМ-160В-1 мкф-10% |
ЦУ-1—ЦУ-IV |
|
СЮ |
К70-7-В-1а-100 В-234 000 пФ±1%-М |
ЦУ-I |
|
К70-7-Б-1а-100 В-156 750 пФ±1%-М |
ЦУ-II | |
|
К70-7-Б-1а-100 В-117 000 пФ±1%-М |
ЦУ-III | |
|
К70-7-Б-1а-100 В-94 400 пФ±1%-М |
ЦУ-IV | |
|
L1 |
Дроссель, черт. 625.10.95-11 |
ЦУ-I |
|
Дроссель, черт. 625.10.95-19 |
ЦУ-II | |
|
Дроссель, черт. 625.10.95-30 |
ЦУ-III | |
|
Дроссель, черт. 625.10.95-24 |
ЦУ-IV | |
|
L2 |
Дроссель, черт. 625.10.95-11 |
ЦУ-I |
|
Дроссель, черт. 625.10.95-20 |
ЦУ-II | |
|
Дроссель, черт. 625.10.95-31 |
ЦУ-III | |
|
Дроссель, черт. 625.10.95-25 |
ЦУ-IV | |
|
L3 |
Дроссель, черт. 625.10.95-34 |
ЦУ-I |
|
Дроссель, черт. 625.10.95-21 |
ЦУ-II | |
|
Дроссель, черт. 625.10.95-32 |
ЦУ-III | |
|
Дроссель, черт. 625.10.95-26 |
ЦУ-IV | |
|
L4 |
Дроссель, черт. 625.10.95-09 |
ЦУ-I |
|
Дроссель, черт. 625.10.95-22 |
ЦУ-II | |
|
Дроссель, черт. 625.10.95-33 |
ЦУ-III | |
|
Дроссель, черт. 625.10.95-27 |
ЦУ-IV | |
|
L5 |
Дроссель, черт. 625.10.95-12 |
ЦУ-I |
|
Дроссель, черт. 625.10.95-23 |
ЦУ-II | |
|
Дроссель, черт. 625.10.95-29 |
ЦУ-III | |
|
Дроссель, черт. 625.10.95-28 |
ЦУ-IV | |
|
TV1 |
Трансформатор, черт. 625.10.94-11 |
ЦУ-I |
|
Трансформатор, черт. 625.10.94-19 |
ЦУ-II | |
|
Трансформатор, черт. 625.10.94-23 |
ЦУ-III | |
|
Трансформатор, черт. 625.10.94-21 |
ЦУ-IV | |
|
TV2 |
Трансформатор, черт. 625.10.94-12 |
ЦУ-I |
|
Трансформатор, черт. 625.10.94-20 |
ЦУ-II | |
|
Трансформатор, черт. 625.10.94-13 |
ЦУ-III | |
|
Трансформатор, черт. 625.10.94-22 |
ЦУ-IV |
Таблица 8
Условное обозначение на схеме, наименование и тип элементов усилителей
|
Условное обозначение на рис. 7 |
Наименование элемента |
Тип элемента |
|
R1, R14 |
Резистор |
МЛТ-0,5 Вт-820 Ом±10% |
|
R2, R7, R13 |
Резистор |
МЛТ-0,5 Вт-470 Ом ±10% |
|
R3, R11 |
Резистор |
МЛТ-2 Вт-300 Ом ±10% |
|
R4 |
Резистор |
МЛТ-2Вт-220Ом±10% |
|
R5, R15 |
Резистор |
МЛТ-0,5 Вт-3 кОм±10% |
|
R6 |
Резистор |
МЛТ-0,5 Вт-2кОм±10% |
|
R8, R9 |
Резистор |
МЛТ-0,5 Вт-5,1 кОм± 10% |
|
R10 |
Резистор |
МЛТ-0,5 Вт-30 кОм+10% |
|
R12 |
Резистор |
МЛТ-0,5 Вт-1,8 кОм±10,% |
|
R16 |
Резистор |
МЛТ-0,5 Вт-430 Ом±10% |
|
R17 |
Резистор |
ПП2-11-470Ом±10%; |
|
R18 |
Резистор |
МЛТ-0,5 Вт-1 кОм±10% |
|
VD1, VD2 |
Стабилитрон |
Д814А |
|
VD3, VD4 |
Диод |
Д226Б |
|
VD5, VD6 |
Стабилитрон |
Д814А |
|
VD7, VD8 |
Стабистор кремниевый |
2С119А |
|
VT1— VT4 |
Транзистор |
МП41А |
|
FU1, FU2 |
Разрядник |
Р-4; 9-БШ-001ТУ |
Подключение шумоподавителя (перемычка между выводами 14 и 15) должно снижать усиление усилителя на 0,87—1,74 дБ (0,1— 0,2 Нп).

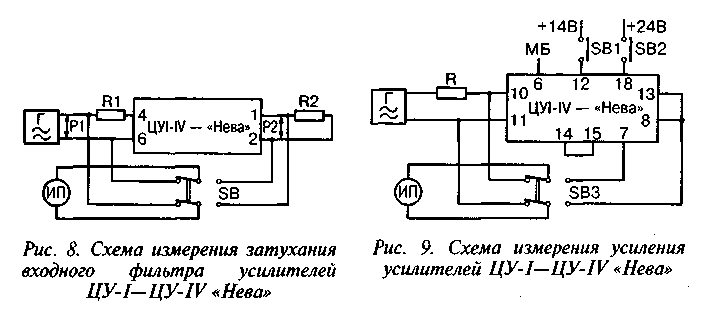

Измерение затухания входного фильтра усилителей производят по схеме, приведенной на рис. 8, следующим образом: на вход фильтра (выводы 4 и 6) подключают генератор через резистор 2 кОм. На выход фильтра (выводы / и 2) подключают нагрузку 2 кОм. Провода от вывода 3 трансформатора TV2 и коллектора транзистора VT2 должны быть отключены, а питание усилителя выключено.
Затухание фильтра определяют как разность уровней на выходе генератора и выходе фильтра. Измерение производят указателем уровня с высоким входным сопротивлением или ламповым вольтметром.
При измерении затухания на частотах канала управляющих приказов и частотах соседнего канала известительных приказов уровень сигнала на выходе генератора должен быть +8,7 дБ (+1 Нп), а для частот данного канала —17,4 дБ (—2 Нп).
Если затухание фильтра не соответствует нормируемым значениям, то проверяют резонансные частоты отдельных контуров фильтра, а также индуктивность L2 и емкость СЗ.
Резонансные частоты контуров фильтров усилителей для I— IV каналов ТС следующие: TV1-C1 - 1140, 1740, 2360, 2900 Гц, LI-С2 - 1620, 2270, 2820, 3600 Гц; L3-C4 - 1110, 1720, 2320, 2880 Гц; L4-C5- 730, 1225, 1780, 2300 Гц; TV2-C6- 1050, 1680, 2280, 2900 Гц.
Перед регулировкой усиления производят настройку резонансных частот контура L5-C10, включенного на выходе усилителя. Резонансные частоты этого контура для усилителей ЦУ-1—ЦУ-IV составляют соответственно 1360, 2030, 2710 и 3360 Гц.
Контур перед настройкой должен быть отключен от общей схемы усилителя снятием проводов с выводов 2 и J трансформатора ТУЗ. К выводам 7 и 3 трансформатора ТУЗ подключают звуковой генератор с выходным сопротивлением 600 Ом; напряжение на выходе генератора устанавливают 0,5—1,0 В. Перемычка 8-13 должна быть снята. Настройку производят по максимуму напряжения на конденсаторе СЮ или индуктивности L5 с помощью витков подстроечной обмотки и подстроечника.
Регулировку усиления усилителей производят по схеме, приведенной на рис. 9.
На вход усилителя от звукового генератора через резистор 1 кОм подают сигнал более высокой из пары частот канала ТС (1225, 1825, 2425 или 3025 Гц) с уровнем — 43 дБ (5,5 мВ). На выходе усилителя должны быть включены резистор 1 кОм (перемычка 8-13) и шумоподавитель (перемычка 14-15). Усиление регулируют изменением сопротивления резистора R17.
Для проверки режима ограничения усилителя на его вход подают сигнал с уровнем —17,4 дБ (0,1 В). Режим ограничения обеспечивается стабилитронами VD5, VD6 и стабисторами VD7, VD8. Усиление усилителя сначала проверяют при напряжении источника питания 14 В (SB1 — включен), а затем при напряжении источника питания 24 В (SB1 — выключен, SB2 — включен). Усиление при этом должно оставаться в пределах нормы.
При проверке работы шумоподавителя должна быть снята перемычка 14-15. В этом случае усиление отрегулированного усилителя должно возрасти от 0,87 до 1,74 дБ (0,1—0,2 Нп).
Монтаж усилителей выполняется проводом ПМВГ-0,2 мм2.
Контактная система. Аналогична ранее описанному генератору ЦГ-2 (см. рис. 4).
Габаритные размеры приведены на рис. 1; масса 6,8 кг.
