6. Резисторы постоянные углеродистые на клемме типа вс-5, 12 000 Ом

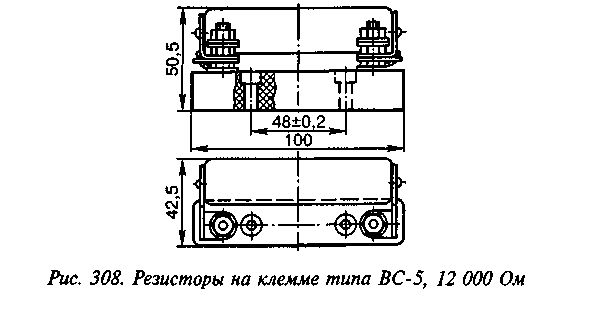

Назначение. Резисторы постоянные углеродистые на клемме типа ВС-5, 12 000 Ом (рис. 308) применяются в электрических цепях по­стоянного и переменного тока и изготовляются, черт. 11861.00.00. В комплект поставки входит клеммная колодка по черт. 60566.00.00.

Резистор ВС-5 выпускается только на номинальное значение со­противления 12 000 Ом±10 %; его мощность 5 Вт.

Взамен его с 1995 года выпускается резистор на клемме 14677.

Сопротивление изоляции электрической цепи относительно клеммной колодки при температуре окружающего воздуха от 15 до +25°С и относительной влажности 75% должно быть не менее 25 МОм.

Условия эксплуатации. Резистор ВС-5 предназначен для работы при температуре от —40 до +50°С в импульсном и непрерывном ре­жимах.

Габаритные размеры 87x45x60 мм; масса 0,135 кг.

7. Резисторы ограничивающие типа 21220

Назначение. Резисторы ограничивающие (рис. 309) применяются в рельсовых цепях кодовой автоблокировки 25 Гц при электриче­ской тяге на переменном токе и изготовляются по черт. 21220 00.00. Номинальное сопротивление резистора ограничивающего типа 21220 составляет 200 Ом±5%, номинальная мощность 150 Вт.

Резистор ограничивающий типа 21220 состоит из двух последова­тельно соединенных эмалированных резисторов типа ПЭВ-75 сопро­тивлением 100 Ом±5% и мощностью 75 Вт каждый.

Взамен его с 1995 года выпускается резистор ограничивающий 14676.

Сопротивление изоляции электрической цепи относительно кор­пуса при температуре окружающего воздуха от 15 до 25°С и относи­тельной влажности воздуха до 75% должно быть не менее 25 МОм.

Габаритные размеры 228x45x174 мм; масса 0,78 кг.

8. Резисторы проволочные на клемме типов пэ-15 и пэ-50

Назначение. Резисторы на клемме ПЭ-15 (черт. 621.00.00) и ПЭ-50 (черт. 624.00.00) применяются в электрических цепях посто­янного и переменного тока частотой 50 Гц устройств железнодорож­ной автоматики и телемеханики.

Взамен их с 1995 года выпускаются резисторы на клемме 14677.

Некоторые конструктивные особенности. Резистор на клемме, из­готовляемый по черт. 621.00.00, состоит из постоянного проволочно­го эмалированного трубчатого резистора типа ПЭ-15 с номинальной мощностью 15 Вт и клеммной колодки (рис. 310). Резистор на клем­ме, изготовляемый по черт. 624.00.00, состоит из постоянного прово­лочного эмалированного трубчатого резистора типа ПЭ-50 с номи­нальной мощностью 50 Вт и клеммной колодки (рис. 311).

Значения сопротивлений и токов, на которые выпускают рези­сторы на клемме по черт. 621.00.00, приведены в табл. 258.

Значения сопротивлений и токов, на которые выпускают рези­сторы на клемме по черт. 624.00.00, приведены в табл. 259.

Отклонение сопротивлений от номинального значения допуска­ется + 10%.

Таблица 258

Значения сопротивлений и токов резисторов ПЭ-15 по черт. 621.00.00

Сопротив­ление, Ом	Ток, мА	Сопротив­ление, Ом	Ток, мА	Сопротив­ление, Ом	Ток, мА	Сопротив­ление, Ом	Ток, мА
3,0	2200	47	620	270	240	1500	100
4,7	1700	56	550	330	220	2200	85
10	1200	68	450	390	210	2700	75
15	1000	100	385	470	190	3300	70
22	860	120	350	560	170	3900	65
27	780	150	310	680	160	4700	58
33	700	180	290	820	135	5100	55
39	650	220	270	1000	120

При заказе необходимо указать наименование изделия, тип, со­противление резистора и количество, например: резистор проволоч­ный на клемме, тип ПЭ-15, 22 Ом — 3 шт.

Сопротивление изоляции электрической цепи относительно кор­пуса при температуре окружающего воздуха от 15 до 25°С и относи­тельной влажности окружающего воздуха до 75% должно быть не менее 25 МОм.

Условия эксплуатации. Резисторы проволочные на клемме пред­назначены для работы при температуре окружающего воздуха от —60 до +70°С и относительной влажности воздуха не более 80%.

Таблица 259

Значения сопротивлений и токов резисторов ПЭ-50 по черт. 624.00.00

Сопротивле­ние, Ом	Ток, мА	Сопротивле­ние, Ом	Ток, мА	Сопротивле­ние, Ом	Ток, мА
1	7100	150	580	1500	180
2,7	4500	180	530	1800	170
4,7	3200	220	500	2200	155
6,8	2700	270	450	2700	140
10	2250	330	410	3300	130
15	1800	390	375	3900	120
22	1600	470	350	4700	110
27	1400	560	320	5600	100
33	1300	680	290	10000	70
47	1050	820	250	12000	65
82	820	1000	225	15000	57
100	710	1200	200	16000	56
120	630

Габаритные размеры, мм:

ПЭ-15, черт. 621.00.00 100x22x48

ПЭ-50, черт. 624.00.00 100x42,5x50

Масса, кг:

ПЭ-15 0,125

ПЭ-50 0,165
