5. Резисторы малогабаритные нерегулируемые типа рмн-1 и регулируемые типа рмр-1

Малогабаритные резисторы типов РМН-1 и РМР-1 применяются в электрических цепях устройств автоматики и телемеханики на же­лезнодорожном транспорте вместо резисторов типа 7156.

В 1982 году по предложению автора данного раздела был модер­низирован трансформаторный ящик ТЯ-1 из-за его нетехнологично­сти при изготовлении, что позволило внедрить машинную формов­ку. Взамен начал выпускаться трансформаторный ящик ПЯ-1 (черт. 151.04.00.000) с высотой на 55 мм меньше, чем ранее выпускавшийся ящик ТЯ-1. В результате уменьшения высоты трансформаторного ящика потребовалось пересмотреть высоту резисторов типа 7156, ко­торыми комплектовались эти ящики. Вместо них стали выпускать малогабаритные нерегулируемые резисторы РМН-1 и регулируемые РМР-1, которые предназначены для установки в трансформаторные ящики ПЯ-1.

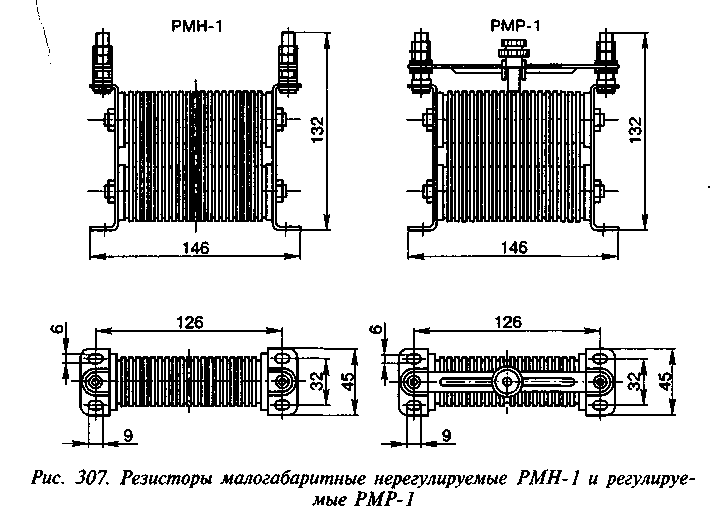

Внешний вид резисторов РМН-1 и РМР-1 приведен на рис. 307.

Малогабаритные резисторы состоят из двух цилиндрических фар­форовых изоляторов, к торцам которых крепят стальные стойки с отверстиями под крепление резистора. На изоляторы наматывают проволоку из нихрома для резисторов типа РМН-1 и из константана для резисторов типа РМР-1. Концы проволоки подсоединяют к вы­водным болтам, служащим для подключения резистора в электриче­скую цепь.

На малогабаритных регулируемых резисторах типа РМР-1 над изоляторами с намотанной на них проволокой устанавливают ползунковый контакт. Для регулирования сопротивления необходимо открутить винт ползункового контакта, переместить ползунковый контакт в необходимое положение и зафиксировать его, закрутив винт.

Электрические параметры нерегулируемых типа РМН-1 и регули­руемых типа РМР-1 резисторов приведены в табл. 257. Установив­шаяся температура нагрева резистора при нагрузке номинальным то­ком не должна превышать температуру окружающей среды на значе­ния большие, чем приведенные в таблице.

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей относительно корпуса должна выдерживать

Таблица 257

Электрические параметры резисторов типов РМН-1 и РМР-1

Тип рези­стора	Чертеж	Номиналь­ное сопро­тивление, Ом	Номиналь­ный ток, А	Мощность рассеива­ния, Вт	Температу­ра нагрева резистора, •с
РМН-1	158.04.00.000	2,2±0,22	10	220	<260
РМН-1	158.04.00.000.01	1,1±0,11	10	110	< 160
РМР-1	155.03.00.00.000	1,1±0,11	10	110	< 160

без повреждения в течение 1 мин испытательное напряжение 2000 В переменного тока частотой 50 Гц.

Сопротивление изоляции электрической цепи относительно кор­пуса при температуре окружающей среды от 15 до 25°С и относите­льной влажности воздуха 75% должно быть не менее 25 МОм, при температуре окружающей среды 27°С и относительной влажности воздуха 90% — не менее 2,5 МОм.

Габаритные размеры резисторов типов РМН-1 и РМР-1 146x45x132 мм, масса не более 1,0 кг.

Примечание. С 1997 года взамен их выпускаются резисторы постоянные РП и регулируемыеPP.
