Раздел XVII резисторы и дроссели

1. Резисторы регулируемые рр

Внешний вид регулируемого резистора РР приведен на рис. 303. Технические данные регулируемых резисторов приведены в табл. 255.

Таблица 255

Технические данные регулируемых резисторов РР

Тип рези­стора	Сопротивление рези­стора		Номиналь­ный ток, А	Размеры, мм		Масса, кг
	номиналь­ное, Ом	предель­ное откло­нение, %		L	/-1
РР 0,6-5	0,6	+20 -10	5	132±2,5	110+0,5	0,4
РР 1,2-3	1,2		3	132±2,5	110±0,5	0,4
РР 14-1	14		1	132±2,5	110±0,5	0,4
РР 40-0,5	40		0,5	132+2,5	110+0.5	0,4
РР 100-0,3	100		0,3	132+2,5	110±0,5	0,4
РР 200-0,25	200		0,25	132±2,5	110±0,5	0,4
РР 400-0,2	400		0,2	132+2,5	110±0,5	0,4
РР 1,1-10	1,1		10	214±3,5	190+0,5	0,6
РР 6-3,3	6		3,3	214±3,5	190+0,5	0,6

Выпускаются с 1997 года по настоящее время взамен резисторов РМР и 7157.

2. Резисторы постоянные рп

Внешний вид резистора постоянного РП приведен на рис. 304. Технические данные резисторов РП приведены в табл. 256. Выпускаются с 1997 года по настоящее время взамен резисторов РМН и 7156.

Таблица 256

Технические данные резисторов РП

Тип резистора	Сопротивление резистора		Номинальная мощность, Вт	Масса, кг
	номинальное, Ом	предельное откл., %
РП 1,1-200	1,1	± 10	200	0,8
РП 2,2-200	2,2
РП 4,4-200	4,4

3. Резистор ограничивающий 14676

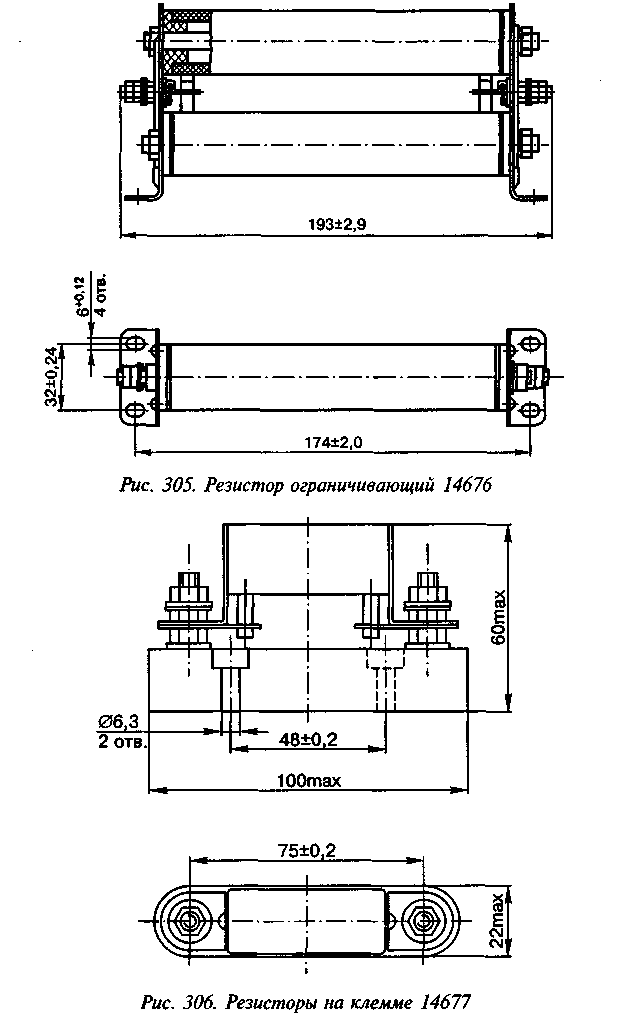

Внешний вид ограничивающего резистора 14676 (черт. 14676-00-00) приведен на рис. 305.

Номинальная величина электрического сопротивления резисто­ра — 195 Ом ±5%. Номинальная мощность — 160 Вт.

Масса — 0,6 кг.

Выпускается с 1995 года по настоящее время взамен резистора ограничивающего типа 21220.

4. Резисторы на клемме 14677

Внешний вид резистора на клемме 14677 (черт. 14677-00-00) при­веден на рис. 306.

Резисторы выпускаются номинальным сопротивлением, Ом: 27, 39, 47, 51, 56, 75, 100, ПО, 150, 200, 220, 270, 330, 360, 390, 560, 1200, 3300, 4300, 4700, 5100, 9100, 12 000.

Допустимые отклонения величины электрического сопротивле­ния резисторов от номинальной ±5%.

Номинальная мощность резисторов — 25 Вт.

Масса — 0,15 кг.

Выпускается с 1995 года по настоящее время взамен резисторов проволочных на клемме типов ПЭ-15, ПЭ-50 и резистора постоян­ного углеродистого на клемме типа ВС-5, 12 000 Ом.
