8. Выравниватели нелинейные типов внд и вно

Назначение. Выравниватели нелинейные двухдисковые типа ВНД (черт. 191.00.00) и однодисковые типа ВНО (черт. 192.00.00) пред­назначены для защиты от перенапряжений путевых приборов авто­блокировки на неэлектрифицированных участках железных дорог.

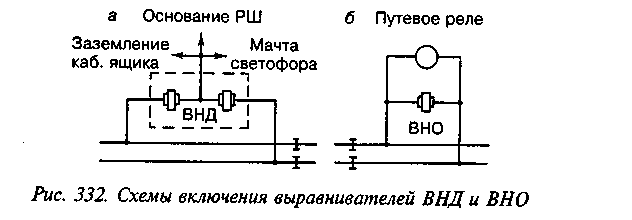

Выравниватель ВНД (рис. 332, а) устанавливают на питающем конце рельсовой цепи автоблокировки, ВНО (рис. 332, б) — на при­емном.

С 1973 года вместо выравнивателей ВНО и ВНД выпускаются ке­рамические выравниватели типа ВК-10.

Некоторые конструктивные особенности. Выравниватель ВНД со­стоит из двух вентильных дисков типа НС-1 и имеет три электрода: левый, правый и «земля». Выравниватель ВНО состоит из одного вен­тильного диска типа НС-1 и имеет два электрода: левый и правый.

Электрические характеристики

Сопротивление вентильных дисков постоянному

току, Ом 1000-3500

Коэффициент нелинейности не более 0,55

Ток утечки выравнивателей не более, мА:

при напряжении переменного тока частотой

50 Гц, равном 5 В 5 + 3

при напряжении 20 В 40 ± 20

Выравниватели выдерживают не менее 25 импульсов тока с ампли­тудой 3000 А при длине фронта импульса 20 мкс и длине волны 40 мкс.

Условия эксплуатации. Выравниватели предназначены для работы при температуре окружающей среды от —40 до +60°С и относитель­ной влажности до 95%, измеренной при температуре 20°С.

Габаритные размеры, мм:

ВНД 90x73x80

ВНО 87x50x80

Масса, кг:

ВНД 0,26

ВНО 0,18

9. Выравниватели керамические типа вк-10

Назначение. Выравниватели керамические типа ВК-10 (черт. 113.00.00) предназначены для защиты от перенапряжений путевых приборов автоблокировки на неэлектрифицированных участках же­лезных дорог. Выравниватели типа ВК-10 выпускаются с 1973 года вместо выравнивателей типов ВНД и ВНО.

Некоторые конструктивные особенности. Выравниватель ВК-10 (рис. 333) состоит из одного керамического нелинейного резистора типа НС-1, одной двухштырной клеммы по черт. 6056^е и имеет два электрода.

Электрические характеристики

Сопротивление диска постоянному току при

напряжении 3 В, Ом 1000—3500

Коэффициент нелинейности не более 0,55

Ток утечки, мА, при напряжении переменного тока 50 Гц, равном:

20 В 40120

5 В 5±3

Электрическая прочность изоляции (действующее

значение напряжения) не менее, В 2000

Сопротивление изоляции не менее, МОм 50

Выравниватели выдерживают не менее 25 импульсов тока с амплитудой 3000 А при длине фронта импульсов 20 мкс и длине волны 40 мкс.

Измерение сопротивления диска производится прибором типа Ц-433 или аналогичным ему класса точности 1,5 на шкале «ОмхЮО».

Остаточное напряжение сопротивлений при амплитуде импуль­сного тока 3000 А должно быть не более 1400 В, при амплитуде им­пульсного тока 50 А — не менее 250 В.

Коэффициент нелинейности

где U_{ — 20 В частоты 50 Гц; U₂ — 40 В частоты 50 Гц;

Д и /₂ - ток, соответственно при напряжениях U_{ и £/₂, мА.

С 1978 года в выравнивателях ВК-10 устанавливаются нелиней­ные керамические резисторы типа PHK-IV2, характеристики кото­рых идентичны характеристикам резисторов типа НС-1. Вероят­ность безотказной работы за время 8000 ч с учетом внезапных и постепенных отказов, по данным расчета, должна составлять 0,968.

Ток утечки резистора РНК измеряется при напряжении перемен­ного тока 10 В частотой 50 Гц, который должен составлять (20±10) мА. Ток утечки измеряется миллиамперметром класса точ­ности не менее 0,5. Напряжение измеряется вольтметром с входным сопротивлением 1,2—2 МОм.

Условия эксплуатации. Выравниватель ВК-10 предназначен для работы при температуре окружающей среды от —40 до +60°С и относительной влажности до 95%, измеренной при температуре 20°С.

Габаритные размеры 87x25x76 мм; масса 0,160 кг.
