10. Трансформаторы сигнальные типов ст-2а, ст-3 и ст-за

Назначение. Сигнальные трансформаторы СТ-2А и СТ-3 пред­назначены для питания ламп светофоров, СТ-ЗА — для питания стрелочных указателей.

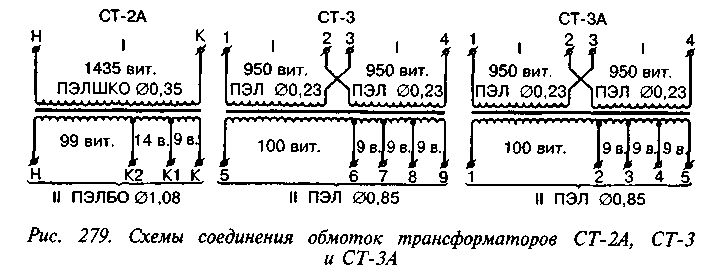

Схемы соединения обмоток трансформаторов СТ-2А, СТ-3 и СТ-ЗА показаны на рис. 279.

Электрические характеристики приведены в табл. 246.

При напряжении сети 220 В первичные обмотки трансформато­ров СТ-3 и СТ-ЗА включают последовательно, а при 110 В — парал­лельно. Напряжение вторичных обмоток сигнальных трансформато­ров при холостом ходе указано в табл. 247.

Таблица 2 45

Номинальные напряжения на выводах трансформаторов СТ-ЗМ, СТ-4М и СТ-5М

Тип транс­формато­ра	Номинальные напряжения на выводах трансформаторов
	Первичная обмотка		Вторичная обмотка
	Напряже­ние, В	Зажимы	Напряжение, В		Номер об­мотки	Зажимы
			при холо­стом ходе	при номи­нальной нагрузке
СТ-ЗМ	220	1-4	11,8 12,5 13,5	10,8 11,5 12,5	II	5-6 5-7 5-8
			11,8 12,5 13,5	10,8 11,5 12,5	III	9-10 9-11 9-12
СТ-4М	220	1-2	12,5 14,1 15,7 17,3	11,3 12,8 14,3 15,8	II	3-4 3-5 3-6 3-7
СТ-5М	220	1-2	13,0 15,0 17,0 19,0	11,8 13,7 15,6 17,5	II	3-4 3-5 3-6 3-7

Сопротивление изоляции токоведущих частей сигнальных транс­форматоров по отношению к корпусу должно быть не менее 10 МОм при напряжении постоянного тока 500 В.

В настоящее время взамен трансформаторов типов СТ-3 и СТ-2А выпускают сигнальные трансформаторы типов СТ-4, СТ-5 и СТ-6.
