Задача 2.

Задана релейно-контактная схема (рис.8), состоящая из приемного реле И, срабатывающего от импульсов постоянного тока, и четырех взаимосвязанных реле А, Б, В, Z, работой которых управляет реле И. Для заданной схемы известно, что при последовательном включении обмоток реле А и Б, а также реле А и В, реле А, Б и А, В будут возбуждены.

Рисунок 8 - Схема взаимосвязанных реле.

Для анализа схемы необходимо:

1. Построить временную диаграмму работы всех реле схемы при поступлении в обмотку реле И двух импульсов с учетом временных параметров реле А, Б, В, Z. Временные параметры этих реле при включении для заданного варианта, определяемого последней цифрой шифра студента, приведены в таблице 2, а временные параметры при выключении для заданного варианта, определяемого предпоследней цифрой шифра студента, приведены в таблице 3.

Таблица 2 – Временные параметры реле при включении

Время, с	Вариант (последняя цифра шифра)
	0	1	2	3	4	5	6	7	8	9
tтр	0.5	0.4	0.6	0.6	0.4	0.7	0.5	0.7	0.6	0.4
tдв	0.1	0.1	0.3	0.2	0.2	0.3	0.2	0.2	0.1	0.1

Таблица 3 - Временные параметры реле при выключении

Время, с	Вариант (предпоследняя цифра шифра)
	0	1	2	3	4	5	6	7	8	9
t’тр	0,8	0,6	0,9	0,8	0,7	1,0	0,8	1,0	0,9	0,7
t’дв	0,2	0,1	0,3	0,1	0,2	0,4	0,1	0,3	0,2	0.1

Студенты, сумма цифр шифра которых является нечетной (Н), составляют временную диаграмму при поступлении в обмотку реле И двух импульсов, начиная построение с интервала, а студенты, сумма цифр шифра которых является четной (Ч) – с импульса (Н и Ч на рис.8). Длительность импульсов и интервалов между ними одинакова для всех вариантов и равна .

Приемное реле И имеет следующие временные параметры, одинаковые для всех вариантов.

В исходном состоянии реле А, Б, В, Z обесточены. Временную диаграмму построить для промежутка времени, равного 25 с.

2. Записать структурные формулы для моментов включения реле А, Б, В, Z, а также тех моментов времени, когда происходят изменения в цепях питания включенных реле (при срабатывании и отпускании реле И).

Методические указания к выполнению задачи 2.

1. В инженерной практике широкое распространение получил анализ работы релейных устройств с помощью временных диаграмм. На рис. 9 дан графический анализ работы двух взаимосвязанных нейтральных реле. Если в момент времени t₀ замыкается цепь питания реле, то якорь реле притянется не мгновенно, а через некоторое время. В момент времени t₁ происходит размыкание нижнего, т.е. размыкающего (тылового) контакта. Промежуток времени от t₀ до t₁ называется временем трогания при притяжении (t_ТР). В момент времени t₂ общий контакт соединяется с замыкающим (фронтовым) контактом. Интервал времени от t₁ до t₂ является временем движения якоря (t_ДВ).

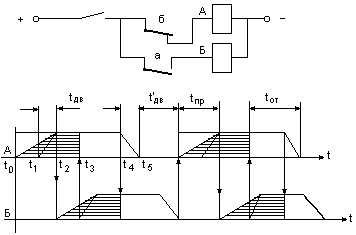

Рисунок 9 - Временная диаграмма работы двух взаимосвязанных реле

Момент времени t₃ соответствует выключению реле. В течение времени от t₃ до t₄ якорь реле удерживается в притянутом состоянии за счет времени замедления на отпускание. В момент времени t₄ происходит размыкание общего и фронтового контактов реле, а в момент t₅ общий контакт замыкается с тыловым контактом. Интервал времени от t₃ до t₄ называется временем обратного трогания (), а отt₄ до t₅ – временем обратного движения якоря () или временем трогания и движения якоря при отпускании (выключении реле).

Для каждого реле откладывается своя ось времени. Если размыкание или замыкание контакта одного из приборов вызывает включение или выключение другого, то на диаграмме это показывается вертикальной линией со стрелкой, направленной в сторону реле, на которое производится воздействие.

Временную диаграмму следует выполнять на миллиметровой бумаге в масштабе 1 мм – 0.1 с, используя “альбомную” ориентацию страницы.

2. Запись структурных формул возбуждения реле, входящих в схему, - это задача, обратная той, которая выполнялась при решении задачи 1 контрольной работы. Если там требовалось построить схему, соответствующую полученной формуле, то здесь требуется по заданной схеме составить соответствующие формулы. При этом следует руководствоваться методическими указаниями, приведенными в задаче 1. Для реле А и Б (рис. 9) структурные формулы будут иметь вид

и .
