1.5.4. Розрахунок простого кола методом послідовних спрощень (згортання)

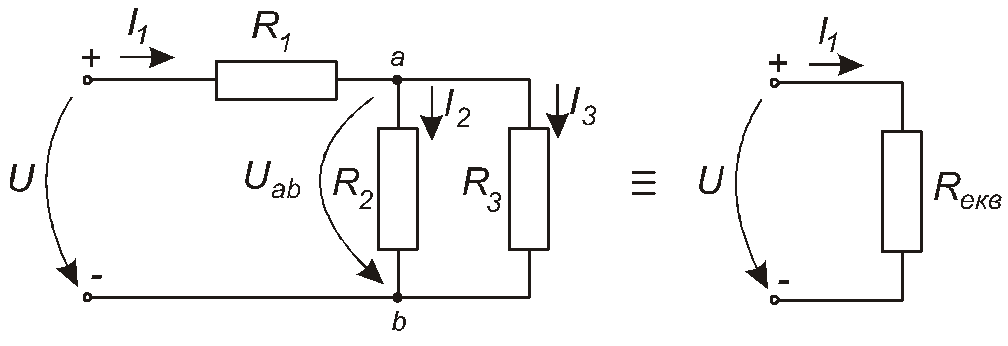

Розглянемо розрахунок струмів у елементах кола з мішаним з’єднанням елементів, але більш складного, аніж те, схема якого наведена на рис. 1.19. Нехай це буде коло, складене за схемою, зображеною на рис. 1.20. Припустимо, що відомими є величина ЕРС та величини опорів усіх резисторів Е=75В, R1=5 Ом; R2=15 Ом; R3=R5=30 Ом; R4=20 Ом; R6=60 Ом. Треба знайти струм у кожному резисторі.
Рис. 1.20

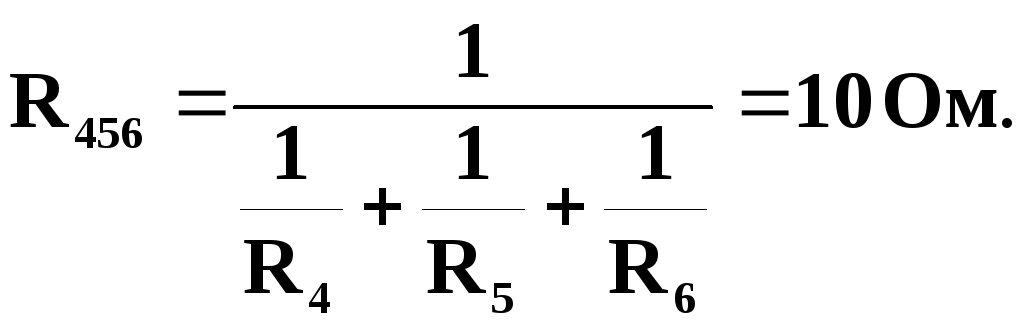

Почнемо спрощувати (згортати) схему з її кінця. Резистори R4, R5, R6з’єднані паралельно, тому замінюємо їх еквівалентним резисторомR456, опір якого знаходимо за формулою (1.3) як

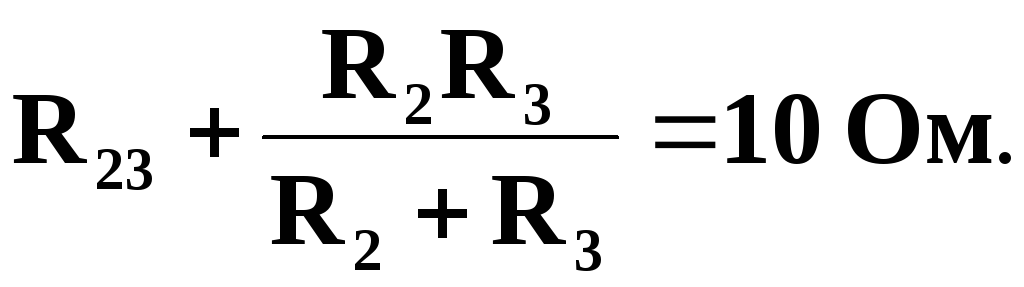

Резистори R2таR3також з’єднані паралельно, тому замінюємо їх еквівалентним резистором, опір якого знаходимо за формулою (1.3) або (1.4) (остання – зручніше) як

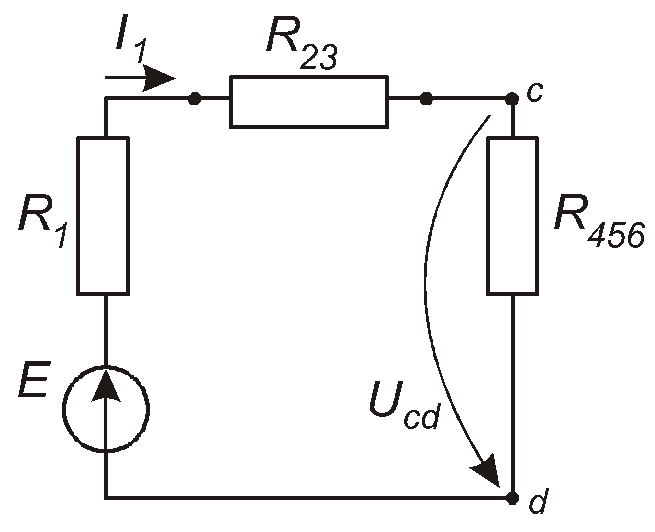

Зобразимо отриману спрощену схему (рис.1.21). Всі резистори тут
Рис. 1.21

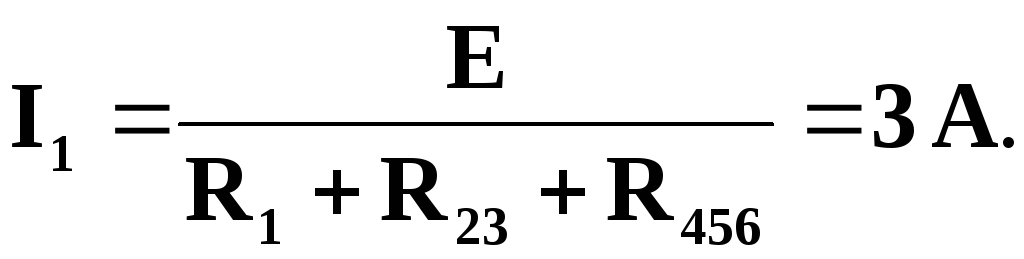

з’єднані послідовно, тому одразу знаходимо
Далі знаходимо I2таI3за правилом розкиду:
(або за першим законом Кірхгофа, маємо I3=I1-I2=1 A).
Щоб знайти I4, I5таI6, треба знати напругуUcd(рис. 1.20). Знаходимо її, користуючись спрощеною схемою (рис. 1.21), як
Ucd=I1·R456=30 B.

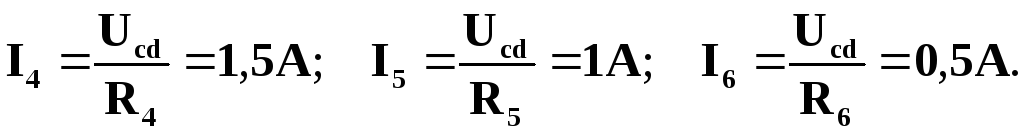

А тепер, згідно із законом Ома, знаходимо
Зауваження. Для розрахунку кіл з мішаним з’єднанням багатьох елементів знаходить застосування також метод пропорційних величин (див., наприклад, підручник [1]).
Лекція 3
1.6. Складні кола постійного струму
1.6.1. Загальні міркування з розрахунку складних кіл

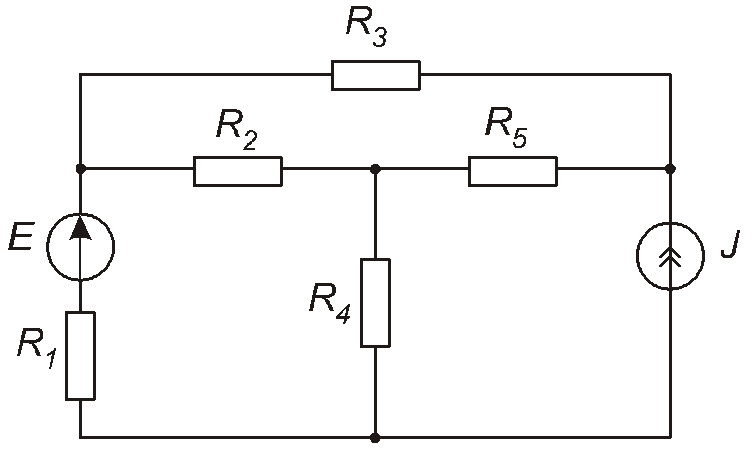

Складне електричне коло – це таке коло, в якому хоча б частина елементів з’єднана так, що це з’єднання не є ані послідовним, ані паралельним. Прикладом такого кола є коло, схема якого наведена на рис. 1.22.
Рис. 1.22
Звичайно метою розрахунку кола є знаходження струмів у його вітках при відомих параметрах джерел та опорах резисторів. Тому кількість невідомих величин дорівнює кількості віток NB. Тепер пригадаємо, що у вітці, яка містить ідеальне джерело струму, величина (сила) цього струму дорівнює силі струмуJцього джерела. Тому, якщо в колі є ідеальні джерела струму загальною кількістюNТ, то кількість невідомих величин, шуканих при розрахунку, дорівнюватимеNB – NТ.
Отже, для однозначного знаходження величин струмів у всіх вітках складного кола слід попередньо скласти систему з (NB – NТ) рівнянь.
1.6.2. Метод рівнянь Кірхгофа
Цей метод полягає в складаннінеобхідної кількості рівнянь (див. попередній підрозділ) шляхом застосування обох законів Кірхгофа до розраховуваного колаі в подальшому розв’язанніодержаної системи рівнянь. Результатом розв’язання цієї системи будуть саме шукані струми у вітках. Це найбільш загальний метод розрахунку кола, але він потребує й найбільшої кількості обчислювальних операцій порівняно з іншими методами.

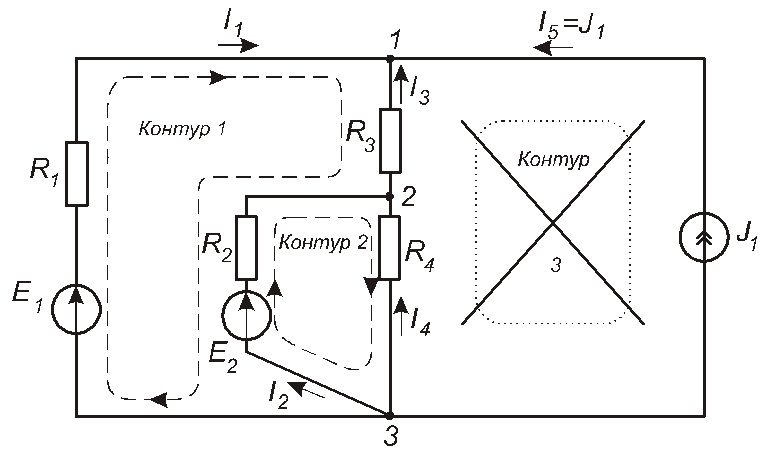

Розглянемо застосування методу рівнянь Кірхгофа на прикладі кола, схема якого наведена на рис.1.23. Відомими є Е1, Е2, J1та опори всіх резисторів. Треба знайти струмиI1, I2, I3, I4, I5.
Рис. 1.23
1. Визначимо кількість віток NB. Для цього колаNB=5.
2. Задамося довільними напрямками струмів у вітках. Струм I5має сенс спрямувати за напрямом струмуJ1, бо вони все одно збігаються, як того вимагає дефініція ідеального джерела струму. Отже, кількість невідомих величин, а з нею – і потрібна кількість рівнянь складаютьNB – NТ = 5 – –1=4.
3. Визначимо кількість вузлів NУ(у даному випадкуNУ=3). Складемо рівняння за першим законом Кірхгофа для будь-яких (NУ –1) вузлів, наприклад для вузла 1 та вузла 2:
I1+I3+J1=0, (1.5)
I2+I4=I3. (1.6)
Важливе зауваження. Для останнього вузла (тут це вузол 3) рівняння за першим законом Кірхгофане складають, бо воно не є незалежним, а утворюється з лінійної комбінації рівнянь для перших (NУ –1)вузлів.
4. Визначимо кількість рівнянь, якої не вистачає для складання потрібної системи рівнянь. Всього треба скласти NB – NТ=4рівняння. Вже є(NУ –1) =2 рівняння. Тому треба щеNB – NТ –(NУ–1)=5–1–2рівняння.
Складемо їх на базі другого закону Кірхгофа. Спочатку оберемо контури та довільно оберемо напрямки їх обходів (див. рис. 1.23). При цьому обираємо тільки незалежні контури, тобто такі контури, кожен з яких містить хоча б одну вітку, яка не входить до іншого контуру. Тепер складемо рівняння для контуру 1 та контуру 2:
Е1–Е2=I1R1–I3R3–I2R2 (1.7)
Е2=I2R2–I4R4. (1.8)
Важливе зауваження. Для контурів, які охоплюють ідеальні джерела струму, рівняння за другим законом Кірхгофане складають.Тому в даному випадку не складають такого рівняння для контуру 3.
5. Розв’язуємо систему чотирьох рівнянь (1.5) – (1.8) і знаходимо шукані струми I1, I2, I3, I4(струмI5автоматично дорівнює струмуJ1).
Увага!Якщо деякі із струмів виявляться від’ємними, це свідчитиме про те, що справжній напрямок протікання струму протилежний напрямку, який довільно обрано при виконанні п.2. Цей висновок справедливий для будь-якого методу розрахунку кіл.
