3.4. Закон повного струму
Розглянемо
одиночний прямий провідник, нескінченної
довжини, яким протікає струм (фрагмент
провідника на рис. 3.5). Як відомо з курсу
фізики силові лінії магнітного поля,
утворюваного таким провідником, являють
собою концентричні окружності, площина
яких перпендикулярна цьому провіднику.
Вектор
напруженості магнітного поля в будь-якій
точці простору є дотичною до відповідної
окружності. Напрям вектора визначається
за правилом гвинта із правою різзю
(рис.3.5), також відомим з курсу фізики.
Рис. 3.5
Тепер
нехай є кілька провідників, в яких
протікають струми (рис. 3.6). Охопимо
їх довільним замкненим контуром L.
Будемо обходити цей контур у напрямку,
який вказаний елементарним дотичним
вектором.
Згідно з експериментально встановленимзаконом повного струму, має місце
таке співвідношення:
,
(3.3)
де W– кількість струмів, охоплених контуром L.

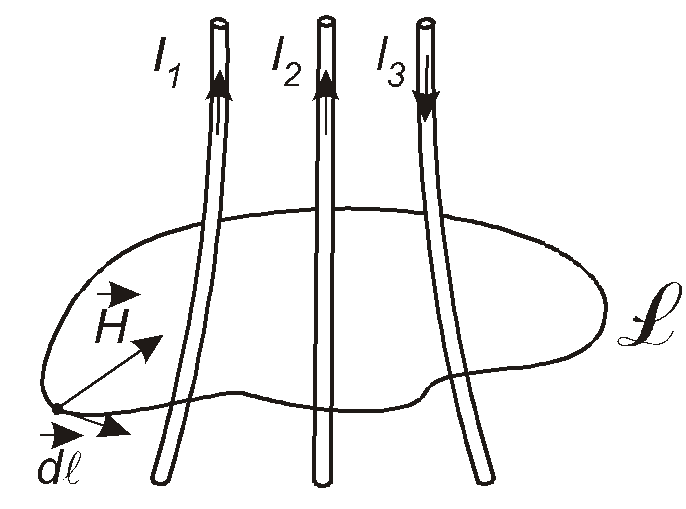

Рис. 3.6
Сума
в правій частині співвідношення (3.3) є
повним струмом.Додатний напрям
кожного струмуIkзв’язаний
з проекцією векторана напрям
за правилом гвинта з правою різзю. Тому
для ситуації, зображеної на рис.3.6, маємо
.

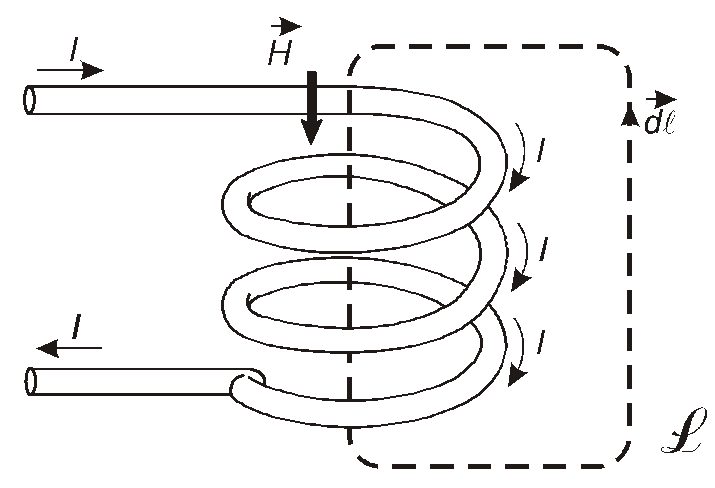

Розглянемо як окремий випадок котушку індуктивності, яка має Wвитків (на рис. 3.7 схематично зображено три витки). Тут контурLохоплюєWвитків, у кожному з яких тече один і той самий струмI.
Рис. 3.7
Тому в даному випадку права частина співвідношення (3.3) набуває такого вигляду:
.
Скалярну величину Fназваномагніторушійною силою (МРС), яку розвиває котушка. Одиницею вимірюванняМРСє ампери.
3.5. Другий закон Кірхгофа та закон Ома для магнітних кіл. Аналогія між магнітним і електричним колами

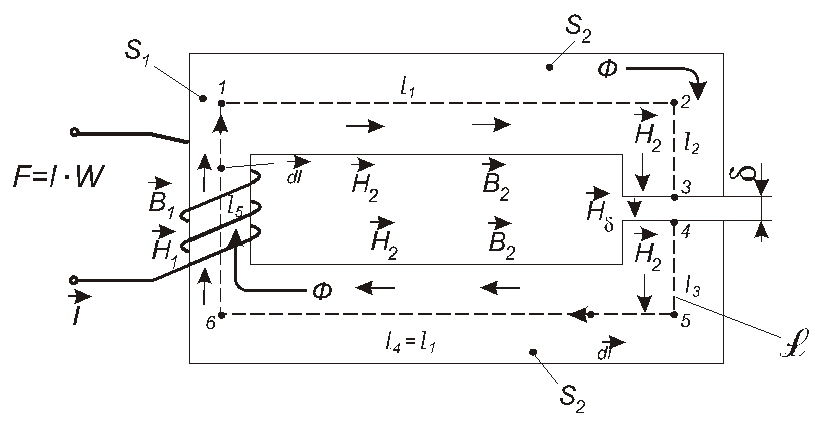

Розглянемо конструкцію з феромагнітного матеріалу, проекцію якої на площину креслення зображено на рис. 3.8. Ця конструкція має певний розмір у напрямку, перпендикулярному площині креслення. Форма перерізу не є суттєвою для подальшого розгляду, але для конкретності умовимося вважати її прямокутною, причому площа перерізу на ділянці 6–1 становить S1, а на ділянці 1-2-3-4-5-6 вона становитьS2. На ділянку 6-1 намотано котушку з кількістю витківW; крізь цю котушку протікає постійний струм силоюI.
Рис. 3.8
При протіканні струму Iкотушка створює в даному магнітному колі магнітний потік величиноюФ1.
Це так званий основний магнітний потік. Ту частину магнітного потоку, яка протікає поза феромагнетиком (так званий магнітний потік розсіювання), вважатимемо знехтувано малою. Тобто магнітний потік у розглянутому випадку тече тільки у феромагнітних стрижнях, які утворюють магнітопровід (осердя).
Будемо
вимірювати довжини
таділянок
конструкції вздовж осі магнітопроводу,
яка, до того ж, наближено збігається із
середньою лінією магнітного поля (це
наближення тим точніше, чим поперечні
розміри стрижнів менше її довжин). Нехай
довжиназазору
набагато менша за сумарну довжину
стрижнів, завдяки чому розсіюванням
потоку із зазору можна знехтувати. Тому
величинуФпотоку вважатимемооднаковоюв будь-якому перерізі
даного магнітного кола, включно із
зазором. Однак величинаВіндукції
на різних ділянках кола єрізною, в
залежності від площі перерізу:
,і = 1,2.
(3.4)
Оскільки напруженість Нзалежить від індукціїВта магнітної проникності(3.4), то різними є і величиниН1,Н2таН.
Запишемо
закон повного струму для контуру, який
збігається із середньою силовою лінією,
враховуючи, що в будь-якій точці нашого
магнітного кола вектори
та
практично збігаються за напрямком,
звідки маємо
=Hd
.
Тому
.
Відомо, що Ні=Ві / (і0), і=1,2;
де і–відносна магнітна проникність матеріалу на ділянці з площею перерізуSі. Для феромагнетиків магнітна проникність залежить від величиниНнапруженості поля.
Тоді отримаємо, що
.
Підставивши сюди співвідношення (3.4), знайдемо, що
або
.
(3.5)
Тут
,
(3.6)
де
– довжина ділянки магнітного кола;
–відносна магнітна проникність цієї ділянки;
S– площа перерізу цієї ділянки.
Параметр RMназиваютьмагнітним опором. Проводячи аналогію між другим законом Кірхгофа для електричних кіл, у виразі (3.5) маємо МРСF– аналог ЕРС Е, магнітний потікФ– аналог струмуI, магнітний опірRM–аналог електричного опоруR(звичайно, що розмірністюRMне є оми).
Величину
за аналогією називають падінням магнітної напруги (одиниця її вимірювання – ампери). Цей вираз є математичним формулювання закону Ома для магнітних кіл. Тоді вираз (3.5) означає, що в замкненому контурі магнітного кола величина МРС дорівнює сумі (можна довести, що ця сума –алгебраїчна) падінь магнітної напруги вздовж цього контуру. Це – другий закон Кірхгофа для магнітних кіл.
Наявність аналогії між електричним і магнітним колами дозволяє звести розрахунок магнітного кола до розрахунку електричного кола, яке є аналогом, і застосувати відомі методи розрахунку електричних кіл.
