4.5. Предельное расстояние от теодолита до предмета
Невооруженный глаз может различить две удаленные точки в том случае, если они видны под углом зрения около одной минуты; при уменьшении угла зрения точки перестают различаться и сливаются в одну. Поэтому ошибка визирования невооруженным глазом можно полагать равной 60". Данное значение угла зрения называют критическим.
При рассматривании изображения в зрительную трубу погрешность визирования уменьшается пропорционально увеличению трубы и принимается ± 60''/ Г.
Если увеличение трубы известно, можно рассчитать предельное расстояние от прибора до наблюдаемого предмета (рис. 46).
Рисунок 45 - Предельное расстояние от прибора до предмета
Предельный угол зрения при рассматривании изображения в трубу принимается равным 60''/ Г . Зная Г и диаметр S, например, вехи, можно, рассматривая S как дугу радиуса D написать: АВ = S; S = D ∙ α (в радианах)
Dпр = 206265" ∙ S ∙ Г / 60'' = 3438' ∙ S ∙ Г .
При Г = 20x и S = 3 см Dпр ≈ 2 км.
Вычисленное расстояние надо считать приблизительным, так как указанная формула не учитывает рефракцию, прозрачность воздуха и другие условия, влияющие на наблюдения.
4.6. Вопросы для самоконтроля
1. Назначение теодолита.
2. Основные части теодолита.
3. Какие бывают отсчетные приспособления в теодолитах?
4. Назначение цилиндрического уровня при алидаде горизонтального круга.
5. Назначение зрительной трубы теодолита.
6. Характеристики зрительной трубы.
7. Какие установки зрительной трубы при наблюдениях?
ЛЕКЦИЯ 5. ИЗМЕРЕНИЕ ДЛИН ЛИНИЙ
5.1. Виды измерений линий
5.2. Приборы непосредственного измерения линий
5.3. Компарирование лент и рулеток
5.4. Вешение линий
5.5. Порядок измерения линий штриховой лентой
5.6. Вычисление горизонтальной проекции наклонной линии местности
5.7. Косвенные измерения длин линий
5.8. Параллактический способ измерения расстояний
5.9. Вопросы для самоконтроля
5.1. Виды измерений линий
Измерения линий на местности могут выполняться непосредственно, путем откладывания мерного прибора в створе измеряемой линии, с помощью специальных приборов дальномеров и косвенно. Косвенным методом измеряют вспомогательные параметры (углы, базисы), а длину вычисляют по формулам.
5.2. Приборы непосредственного измерения линий
Для измерения длин линий посредством откладывания мерного прибора используют стальные мерные ленты, которые обычно изготавливают из ленточной углеродистой стали. В геодезической практике чаще всего применяются штриховые и шкаловые ленты.

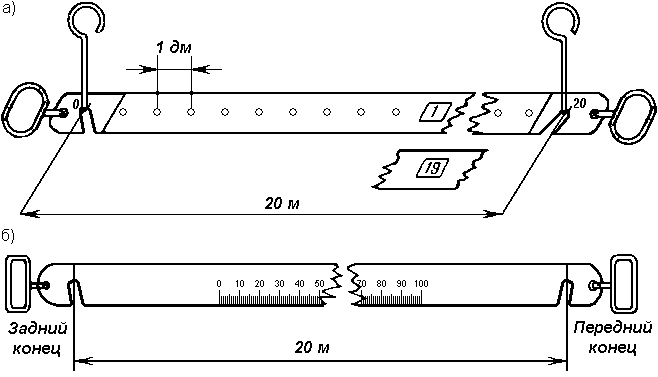

Штриховые ленты (рис. 46, а) имеют длину 20 и 24 м, ширину 15 – 20 мм и толщину 0,3 – 0,4 мм.
Рисунок 46 - Мерные ленты.

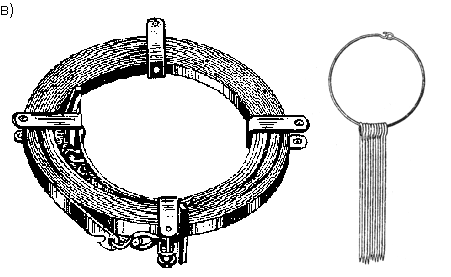

На ленте нанесены метровые деления, обозначенные прикрепленными бляшками, и дециметровые деления, обозначенные отверстиями. Метровые деления на обеих сторонах оцифрованы. Счет оцифровки делений ведется на одной стороне от одного конца ленты, а на другом – от другого конца. За длину ленты принимают расстояние между штрихами, нанесенными на крюках у концов ленты. К крюкам приделаны ручки. К ленте прилагается 6 или 11 шпилек на кольце. Шпильки сделаны из стальной проволоки диаметром 5 – 6 мм и длиной 30 – 40 см в нерабочем положении ленту наматывают на кольцо (рис. 46, в).
Шкаловая лента (рис.46, б) выпускается длиной 20 – 24 м, шириной 6 – 10 мм и толщиной 0,15 – 0, 20 мм. На обоих концах ленты, в пределах второго дециметра, имеются миллиметровые шкалы длиной по 100 мм каждая.
Для измерения небольших расстояний применяют стальные и тесьмяные рулетки длиной 5, 10, 20, 50 м. Деления на рулетках нанесены на одной стороне через 1см и редко через 1 мм. Свернутая рулетка помещается в металлический или пластмассовый корпус.
