1.6. Плавающие панели

Все основные средства моделирования, черчения, редактирования и навигации объединены в логические группы и представлены в виде плавающих панелей и табло, которые позволяют осуществлять удобный и быстрый доступ к необходимым функциям.

Убрать и вновь вызвать панели на экран можно посредством последовательности команд Окно > Табло команд или Окно > Панели и далее, на-

пример Панели инструментов или Информационное табло и т.д.

Настроить панели вручную в рабочем пространстве ArchiCAD можно посредством выполнения следующих действий:

-откройте панели на экране или закройте при необходимости (выбрав команду-переключатель в меню Окно > Панели);

-измените форму панели, выбрав соответствующую команду в контекстном меню. Панель инструментов, информационное табло, координатное табло и панель управления имеют различные формы, например расширенную и компактную, которые можно установить с помощью контекстного меню щелчком правой кнопкой мышки на панели, представленной на экране;

-измените размер и расположение панели перетаскиванием ее в нужное место.

Воспользуйтесь закладкой Параметры схемы для манипулирования (сохранение, переименование, удаление, переопределение, экспорт, импорт) и применения схемы панелей; для этого выберите Параметры > Окружающая среда > Схемы панелей. Для получения дополнительной информации см. «Параметры схемы» в справке ArchiCAD.

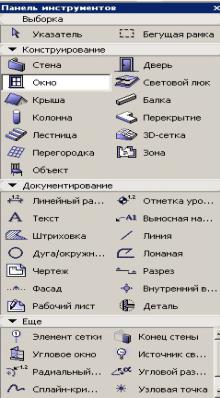

Панель инструментов содержит набор

пиктограмм специализированных инструментов для архитектурного проектирования, тематически разделенных на четыре раздела:

-инструменты выбора элементов;

-инструменты конструирования и объемного моделирования;

-инструменты документирования и плоского двумерного черчения;

-дополнительные возможности, представленные в разделе Еще.

Панель инструментов можно представить как табло команд или в виде развернутой панели с дополнительными пояснениями.

Инструменты конструирования доступны в плоскостном и объемном отображении проекта. Инструменты документирования доступны только в плане чертежа. Каждый инструмент имеет диалоговое окно установок. Чтобы про-

15

смотреть настройки для каждого инструмента в диалоговом окне, кликните два раза на его пиктограмме в панели инструментов или один раз на пиктограмме инструмента в панели информационного табло.

Для вывода на экран табло команд инструментов выберите его команду в меню Окно > Табло команд > Инструменты панели инструментов.

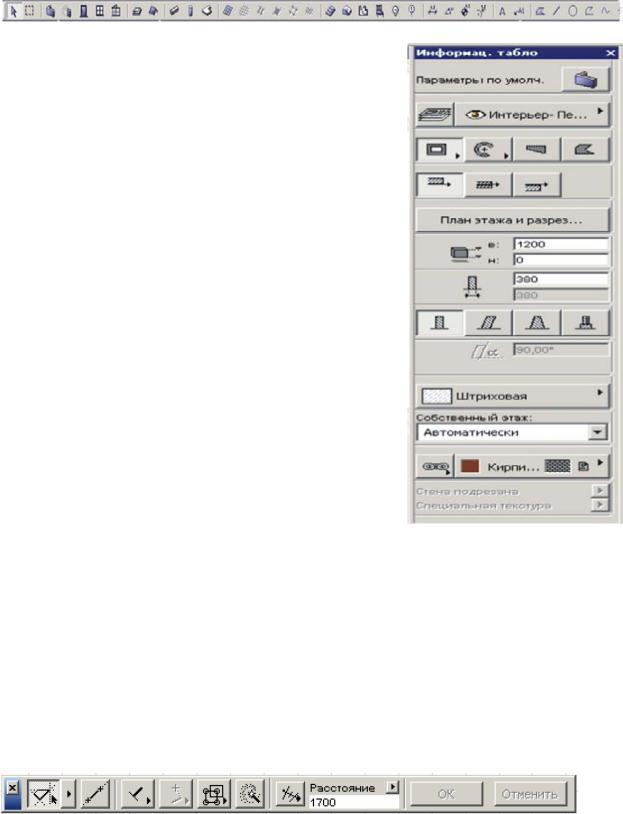

Информационное табло содержит сведе-

ния о наиболее важных параметрах выбранного элемента модели и установках текущего инструмента из инструментальной панели и позволяет непосредственно изменять эти параметры. Вид этого табло зависит от того, с каким инструментом вы работаете в настоящий момент.

По умолчанию информационное табло находится в верхней части рабочего пространства в горизонтальном виде. Для вертикального представления этой панели перенесите ее к любой из сторон экрана.

Если информационного табло нет на экране, выполните команду Окно > Панели > Инфор-

мационное табло.

Настроить порядок и наличие панелей информационного табло для каждого инструмента можно перейдя в Параметры > Окружающая среда и открыв панель «Информационное табло». Самый простой способ открытия этого диалогового окна — щелкнуть правой клавишей мышки в любом месте информационного табло и выбрать команду «Информационное табло» в появившемся контекстном меню.

Перейти к более полному списку настроек табло можно, щелкнув на пиктограмме инструмента в правом верхнем углу информационного табло.

Две панели — панель управления и координатное табло — знакомы по предыдущим версиям ArchiCAD. Они не появляются на экране по умолчанию, так как их команды являются доступными из других частей интерфейса. Для показа на экране любой из этих панелей выберите ее имя в меню Окно >

Панели.

Панель управления содержит множество функций, управляющих движением и привязками курсора, группировкой объектов, и может очень облегчить процесс проектирования.

16

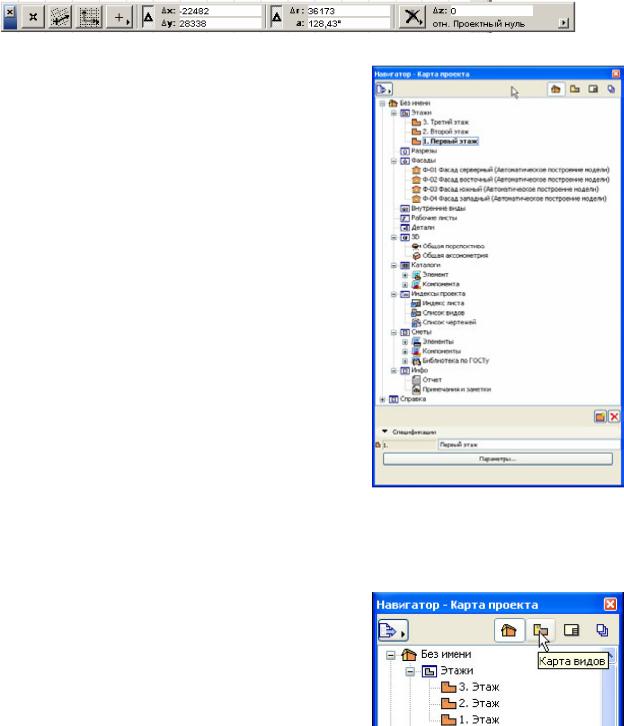

Координатное табло — своего рода набор интерактивных измерительных линеек, непрерывно отслеживающих текущее положение курсора в декартовых (X, Y, Z) и полярных (A, R) координатах.

Панель навигатора — это древовидная структура, которая позволяет ориентироваться в логической структуре проекта и организовывать навигацию по нему. В панели навигатора возможно осуществлять доступ к видам и макетам из внешних файлов ArchiCAD и размещать их в книге макетов проекта; также с помощью управляющих элементов навигатора можно конфигурировать результаты публикаций.

Панель навигатора может быть представлена в четырех различных картах:

-карта проекта — представляет древовидную структуру компонент модели виртуального здания;

-карта видов — содержит все предварительно определенные, а также специально созданные виды файла проекта;

-книга макетов (альбомом чертежей) — содержит макеты, определенные для всего архитектурного проекта;

-наборы издателя — представляют собой иерархическую структуру, в которой содержится множество видов, подготовленных для публикации (вывод на печать и плоттер, сохранение на диске или выгрузка в Интернет или Интранет).

Для переключения между картами щелкните на одной из четырех кнопок в верхней части навигатора. Заголовок панели навигатора включает указание текущей карты. Элемент навигатора, открытый в текущем окне, приводится жирным шрифтом. Навигатор имеет специальные возможности для совместно используемых проектов.

Навигатор выводится на экран по умолчанию. Если он отсутствует, выполните команду Окно > Панели > Навигатор или щелкните пиктограмму навигатора в панели управления окна ArchiCAD.

Навигатор позволяет делать активным любое окно, дважды щелкнув на элементе в любой из карт навигатора. По умолчанию ArchiCAD открывает

17

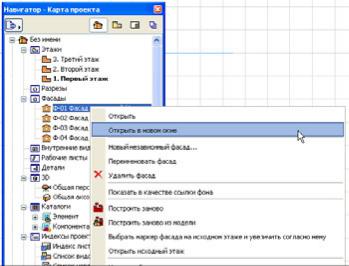

элементы в существующих окнах, заменяя в них существующие виды. Для открытия нового вида в другом окне воспользуйтесь командой в контекстном меню соответствующего элемента навигатора.

Операции над элементами навигатора/ организатора (такие, как перетаскивание элементов карты навигатора, удаление элементов из карты или добавление элементов в набор публикации) нельзя отменить.

Копка управления окна в левом нижнем углу открывает и закрывает навигатор проекта, в котором можно выбрать требуемый элемент проекта и настроить масштаб отображения, комбинацию слоев и комбинацию опций отображения проектируемого объекта.

Основные панели (панель инструментов, информационное табло и навигатор) могут активироваться одновременно по команде Окно > Панели >

Показать только основные панели.

Табло команд — это совокупность команд и/или меню, представленных в виде пиктограмм или текста и сгруппированных согласно их принадлежности в одной теме. Предварительно определенными табло команд являются следующие:

-«3D-визуализация»;

-«Упорядочение элементов»;

-«Реквизиты»,

-«Классическая»;

-«3D-навигация»;

-«Редактирование элементов»;

-«Редактирование библиотечных элементов GDL»;

-«Макеты и чертежи»;

-«Мини-навигатор»;

-«Параметры вывода на экран»;

-«Простой 3D»;

-«Стандарт»;

-«Стандарт для макетирования»;

18

-«Стандарт для экранов низкого разрешения»;

-«Teamwork»;

-«Инструменты панели инструментов».

Для вывода на экран того или иного табло команд выберите его в меню Окно > Табло команд или сделайте щелчок правой клавишей мыши на заголовке любого табло команд для открытия контекстного меню со списком имеющихся табло команд. Выберите в этом контекстном меню имя необходимого табло команд.

Для работы удобно постоянно иметь на экране табло команд «3D-визу- ализация» и «Стандарт», которые содержат пиктограммы наиболее часто употребляемых команд.

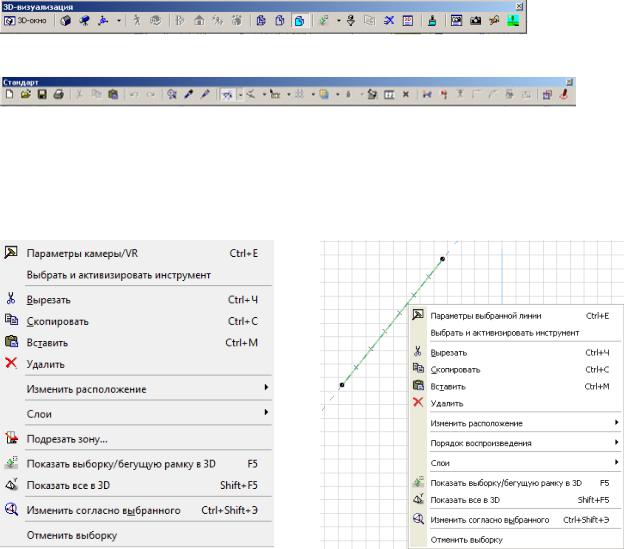

Табло команд «3D-визуализация»

Табло команд «Стандарт»

Контекстное меню ArchiCAD предлагает быстрый вызов команд меню, соответствующих текущему выбранному элементу. Для доступа к контекстному меню выберите элемент и кликом правой кнопки мыши откройте окно.

Командами, расположенными в контекстном меню, можно произвести некоторые манипуляции с объектами проекта (группа команд «Изменить расположение»), операции со слоями, действия с буфером памяти (скопировать, вырезать, вставить), изменить порядок воспроизведения объектов или перейти к параметрам выбранного элемента.

19
