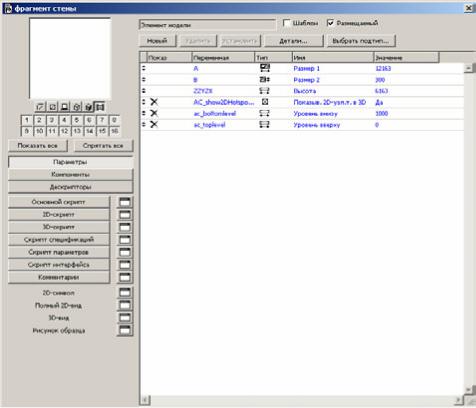

12.4. Редактирование библиотечного 3D-элемента

Библиотечные элементы представлены GDL-скриптом, с которым можно ознакомится c помощью команды Файл > Библиотеки и объекты > От-

крыть объект.

12.5. Создание смет и иных расчетов

Средства интегрированного ведения базы данных с информацией о конструктивных элементах проекта позволяют отслеживать состав элементов в проекте, их пространственное расположение (зоны), количественные характеристики различных составляющих элементов.

Некоторые из команд отсутствуют в стандартных профилях окружающей среды ArchiCAD. Для добавления этих команд в окружающую среду (например, в подменю Документ > Каталоги и сметы) воспользуйтесь диалоговым окном команды Параметры > Окружающая среда > Меню. К командам за-

дания смет и расчетов относятся следующие:

-«Сметное задание»;

-«Редактировать базу данных»;

-«Новые спецификации»;

-«Редактировать спецификации»;

-«Спецификации последней выборки»;

-«Связывание спецификаций с критериями».

ArchiCAD может создавать три типа расчетных отчетов: смету элементов, смету компонент и смету зон.

146

Смета элементов предназначена, прежде всего, для создания различного рода каталогов и реестров и воспроизведения параметров конструктивных элементов проекта. Для создания сметы элементов ArchiCAD производит фильтрацию всего проекта или только выбранного множества конструктивных элементов согласно критериям, установленным в соответствующем сметном задании. Элементы, удовлетворяющие критериям, будут представлены в смете. Кроме того, вместе с элементами могут быть выведены их параметры, компоненты и дескрипторы, если это указано в сметном задании.

Смета компонент создается в том случае, когда необходима информация о составляющих конструктивных элементов, их количественные характеристики или стоимостные каталоги. Отчеты этого типа обычно подытоживают информацию о компонентах конструктивных элементов. Кроме того, в таких сметах можно выводить некоторые параметры элементов.

Смета зон, как правило, служит для создания каталогов помещений проекта. Она может включать параметры зон, а также информацию о конструктивных элементах, которые связаны с этими зонами.

147
