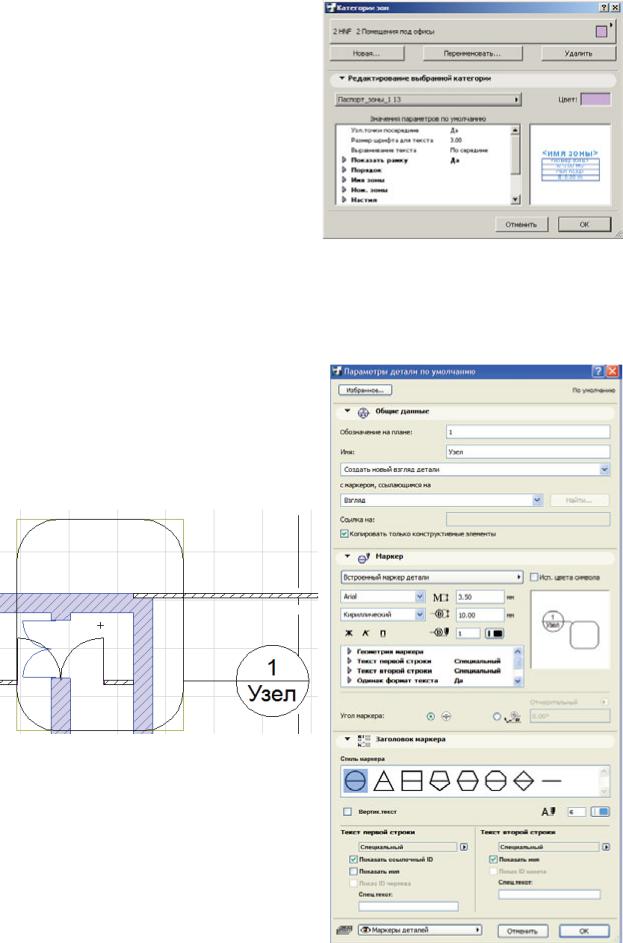

Команда Параметры > Реквизиты элементов > Категории зон… по-
зволяет отредактировать уже имеющийся список зон или создать уникальный набор зон для проекта.
Новая — нажмите эту кнопку, чтобы создать новую категорию зон, и дайте ей уникальное имя.
Переименовать — нажмите эту кнопку, чтобы переименовать выбранную категорию зон.
Удалить — нажмите эту кнопку для удаления выбранной категории зон из списка.
Паспорт зоны — это дополнительная информация о параметрах зоны.
9.8. Инструмент «Деталь»
Инструмент «Деталь» связывает модель с дополнительным чертежом, на котором можно в более крупном масштабе детально проработать фрагмент чертежа и вынести его на дополнительный самостоятельный лист.
Параметры деталировочного чертежа задаются в диалоговом окне инструмента и позволяют настроить маркер, обозначение чертежа.
120
9.9.Задание для курсовой работы
1.Откройте файл «практика_ фамилия студента.pln».

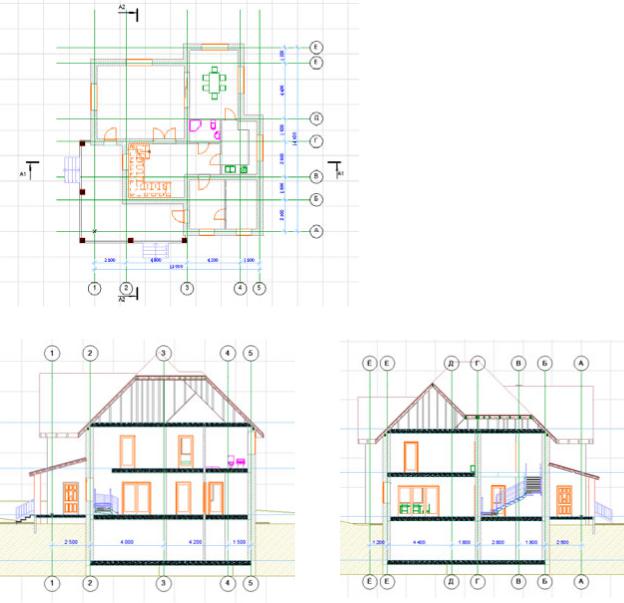

2.С помощью инструмента «Разрез» последовательно создайте продольный и поперечный разрезы, как показано на рисунке. В навигаторе двойным щелчком мыши переключитесь на чертеж разреза А1, а затем на разрез А2.

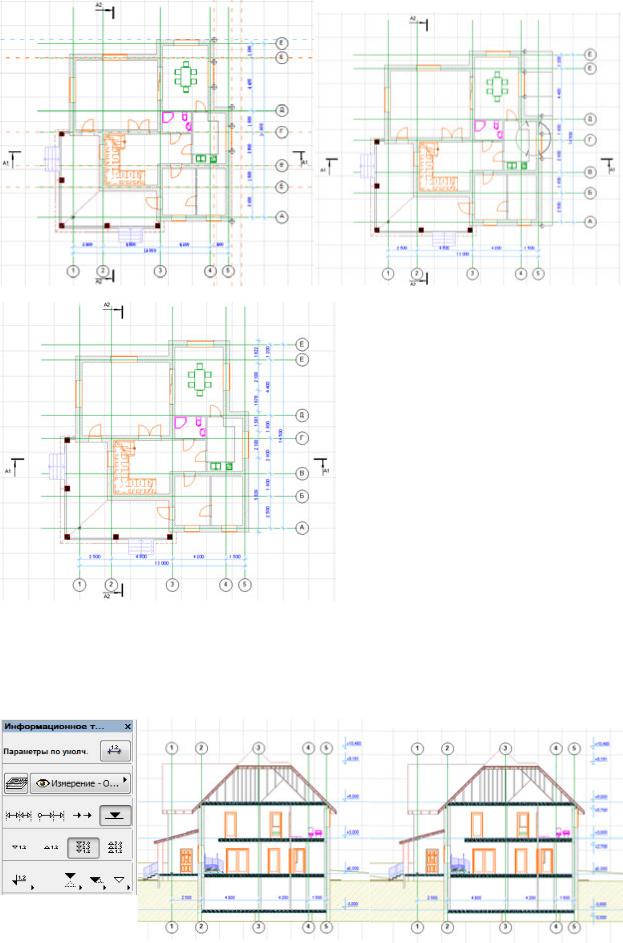

3. Воспользовавшись инструментом «Линейный размер», дополните чертеж цепочкой размеров по проемам, а на продольном и поперечном разрезах проставьте отметки вертикальных размеров.
Для простановки детальных размеров:
-выберите режим Линейный инструмента «Линейный размер» и последовательно отметьте точки выносных линий размерных интервалов;
-завершите определение точек повторным щелчком в последней указанной точке;
-курсором в виде «молотка» укажите положение размерной линии.
121
Для построения вертикальных размеров на чертеже разрезов:
-переключите инструмент «Линейный размер» в режим высотных меток;
-проставьте группу верхних отметок, затем группу нижних отметок;
-проставьте одиночные отметки грунта и свеса кровли.
122

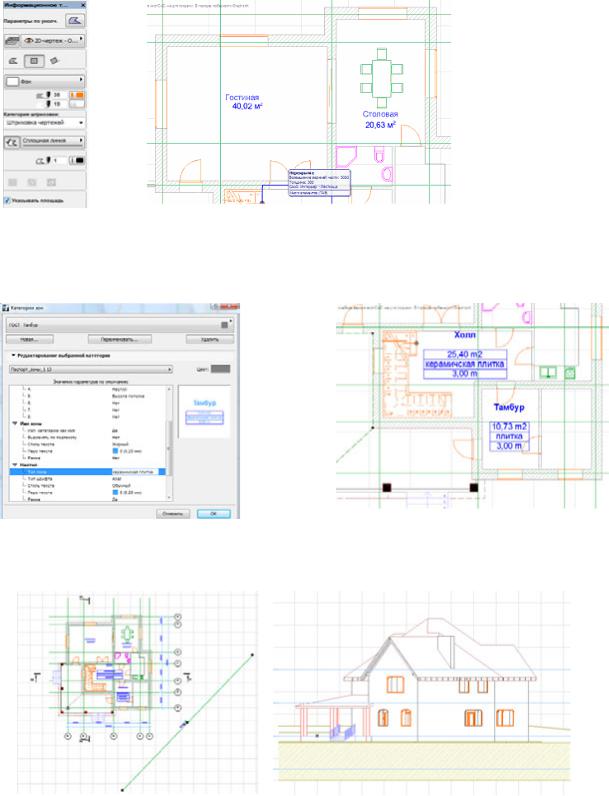

4.Нанесите текстовые обозначения помещений.
5.Обозначьте площади помещений с помощью инструмента «Штриховка», задав параметры заливки Фон — белый цвет, и обязательно активируйте опцию Указать площадь.
6. Для маркировки помещений тамбура и холла создайте новые категории соответствующих зон, задав требуемые параметры в разделе Паспорт зоны. С помощью инструмента «Зона» обозначьте на чертеже Тамбур и Холл.
7. С помощью инструмента «Фасад» постройте угловую проекцию и найдите в навигаторе соответствующий чертеж.
8.Постройте трехмерный разрез.
9.Сохраните файл для дальнейшей работы.
