2. Расчет тепловой схемы производственно-отопительной котельной

Таблица 6

Расчет тепловой схемы производственно-отопительной котельной с закрытой двухтрубной системой теплоснабжения

Параметры и размерность

Расчетная формула

Расчет

Режим

Макс. зимний

Зимний

Летний

1

2

3

4

5

6

Исходные данные

1. Технологическая нагрузка, МВт

QТ.Н

-

5,792

5,213

4,634

2. Давление технологического пара, МПа

РТ.Н

-

0,55

0,55

0,55

3. Доля возврата конденсата от технологии, %

μ

-

60

60

60

Продолжение таблицы 6

4. Расчетная температура наружного воздуха, 0С

tРО =30; tНВт.1[3]

-

-30

-7,4

+8

5. Нагрузка на отопление и вентиляцию (расчетная, общая), МВт

-на нужды завода

-на нужды ЖКС

-

6. Нагрузка на горячее водоснабжение, QГВ, МВт

-на нужды завода

-на нужды ЖКС

QЗГ.В(зима)

-

0,451

0,067

0,384

0,451

0,067

0,384

-

QЛГ.В = =0,82·QЗГВ(лето)

-

-

0,370

0,055

0,315

7. Сухой остаток исходной воды, мг/кг

SИ.В

-

276

276

276

8. Солесодержание воды после ХВО, мг/кг

SХ = SИ.В

-

276

276

276

9. Солесодержание котловой воды, мг/кг

SК.В

-

3000

3000

3000

10. Энтальпия пара, кДж/кг, при давлении в МПа:

1,4

0,55

0,15

0,12

-

2790

2752

2693

2663

2790

2752

2693

2663

2790

2752

2693

2663

Продолжение таблицы 6

11. Температура, °С, и энтальпия, кДж/кг

-котловой и продувочной воды при P=1,4МПа

tКВ=tПР=194;

i´1.4=i´КВ

-

826

826

826

-конденсата от технологии

tТЕХ= 50;iТЕХ= 4,19·tТЕХ

4,19 · 50

210

210

210

-воды из СНП при P=0,15 Мпа

t0,15= 110;i'0,15

465

465

465

-конденсата от мазутного хозяйства

tМХ=40;

iМХ= 4,19·tМХ

4,19 · 40

168

168

168

-продувочной воды от теплообменника Т1

tК1= 60;

iК1= 4,19·tК1

4,19 · 60

251

251

251

-конденсата от теплообменников Т2, Т3 и Т6

tК2=tК3=tК6=80

iК6 =iК2 =iК3 = 4,19·tК2

4,19 · 80

335

335

335

-исходной воды

tИСХ;

iИСХ=4,19·tИСХ

4,19 · 5

5

21

5

21

15

63

-воды на ХВО

tХВО=30 ;

iХВО= 4,19·tХВО

4,19 · 30

126

126

126

-умягч.воды,поступ. в деаэрат после Т4

t42= 85;

i42=4,19·t42

4,19 · 85

356

356

356

-воды в деаэраторе

tд= 102;

iд= 4,19·tд

4,19 · 102

427

427

427

-питательной воды перед экономайзером

tд=90;

iПВ=4,19·tПВ

4,19 · 90

377

377

377

-сетевой воды в трубопро­воде:

-подающем

- обратном

По температурному графику ( Приложение 1)

t'с

i'с = 4,19·t'с

t''с

i''с = 4,19·t''с

4,19 · 150

4,19 · 70

150

629

70

293

91,5

373

47

197

70

293

38

159

Результаты расчета

12. Расход пара на технологию (производство), кг/с

2,278

2,050

1,823

13. Расход конденсата от производства, кг/с

1,367

1,230

1,094

14. Потери технологического конденсата, кг/с

0,911

0,820

0,729

15. Общая нагрузка на отопление, вентиляцию и ГВС

3,406+2,236

5,632

4,042

1,850

Продолжение таблицы 6

16. Расход пара на сетевые подогреватели Т5,Т6,Т8,Т9 (общий) кг/с

-на нужды завода

-на нужды ЖКС

0,624+0,949

1,573

0,624

0,949

0,818

0,316

0,502

0,153

0,13

0,153

17.Общий расход пара на внешние потребители, кг/с

2,278+1,573

3,851

2,868

1,976

18. Расход пара на собственные нужды котельной, кг/с

0,1·3,851

0,385

0,287

0.198

19. Потери пара в тепловой схеме, кг/с

0,03·3,851

0,116

0,086

0,059

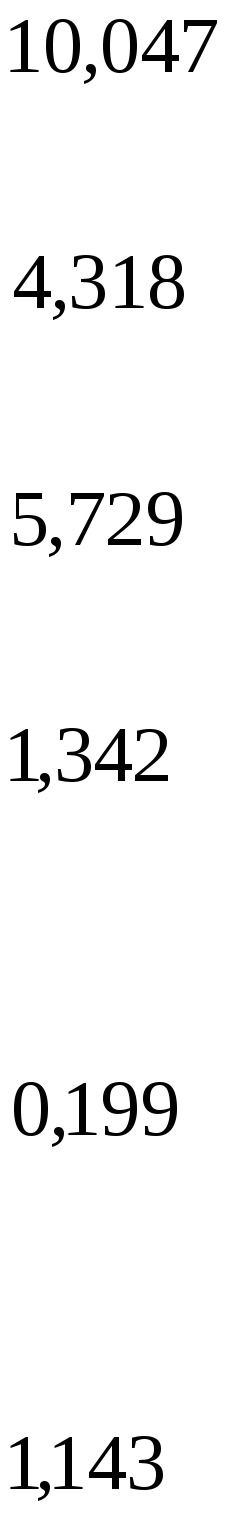

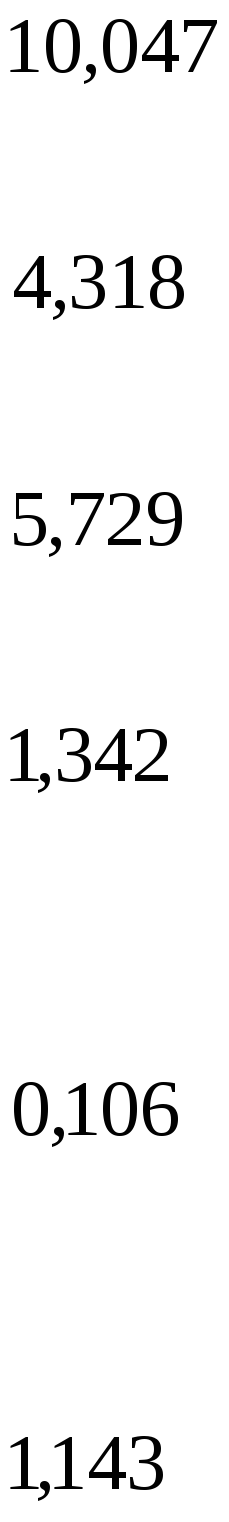

20. Расход сетевой воды, кг/с:

Для отопления и вентиляции

-на нужды завода

-на нужды ЖКС

Для ГВС

-на нужды завода

-на нужды

Продолжение таблицы 6

22. Расход воды на подпитку тепловой сети, кг/с

-на нужды завода

-на нужды ЖКС

0,090+0,137

0,02(4,318+

+0,199)

0,02(5,729+

+1,143)

0,227

0,090

0,137

0,575

0,321

0,254

0,056

0,008

0,048

23. Паропроизводительность котельной при P=0,55Па, кг/с

2,278+1,575+

0,385+ 0,116

4,352

3,241

2,233

24. Сумма потерь пара, конденсата и сетевой воды, кг/с

0,911+0,116+

+0,090+0,137

1,254

1,481

0,844

25. Доля потерь теплоносителя

1,254/4,352

0,288

0,458

0,378

26. Процент продувки, %

2,722

4,359

3,603

27. Расход питательной воды на РОУ, кг/с

0,069

0,052

0,036

28.Паропроизводитель

ность котельной при P=1,4 МПа, кг/с

4,352-0,069

4,283

3,189

2,197

29. Расход продувочной воды, кг/с

0,117

0,139

0,079

30. Расход пара из СНП, кг/с, при P=0,15 МПа

0,019

0,023

0,013

31. Расход воды из СНП, кг/с

0,117-0,019

0,116

0,098

0,066

32. Расход воды из деаэратора, кг/с

4,352+0,117+0,227

4,696

3,955

2,368

33. Расход выпара из деаэратора, кг/с

0,002·4,696

0,033

0,008

0,005

34. Расход пара на м.х., кг/с

0,01·3,851

0,039

0,029

0,020

35. Расход конденсата

от м.х., кг/с

0,6·0,039

0,025

0,017

0,012

36. потери пара при распыливании мазута

0,4·0,039

0,023

0,017

0,012

Окончание таблицы 6

37. Суммарные потери пара и конденсата (уточненные), кг/с

0,911+0,116+0,09+

0,098+0,033

1,248

1,605

0,915

38. Расход воды

после ХВО, кг/с

1,248

1,248

1,605

0,915

39. Расход исходной

воды, кг/с

1,15·1,248

1,435

1,846

1,052

40. Температура исходной

воды после Т1, 0C

8,481

8,203

8,198

41. Расход пара на

подогреватель исходной воды Т2, кг/с

0,054

0,070

0,040

42.Температура воды

после ХВО, с учетом охлаждения, 0C

30-3

27

27

27

43.Температура воды

на входе Т4 или на выходе Т3, 0С

39,846

55,430

53,944

44. Расход пара на

подогреватель Т3, кг/с

0,028

0,079

0,043

45. Расход пара на деаэрацию

0,293

0,202

0,141

46. Расчетный расход пара на с.н. ,кг/с

0,293+0,039+0,054+

+0,028

0,414

0,380

0,141

47. Расчетная паропроизводительность котельной, кг/с

2,278+0,414+

+0,116+1,573

4,381

3,294

2,379

48. Невязка расчета

0,7

1,6

0,5
