2.6. Определение конструктивных размеров зубчатого колеса

1. Диаметр вала колеса определяется из расчета на кручение по формуле:

округляем до 43 мм

где T₂-крутящий момент на валу зубчатого колеса, Н·м; - допускаемое напряжение кручения для редукторных валов.

2. Диаметр ступицы

3. Длина ступицы

4. Толщина обода колеса

5. Толщина диска зубчатого колеса

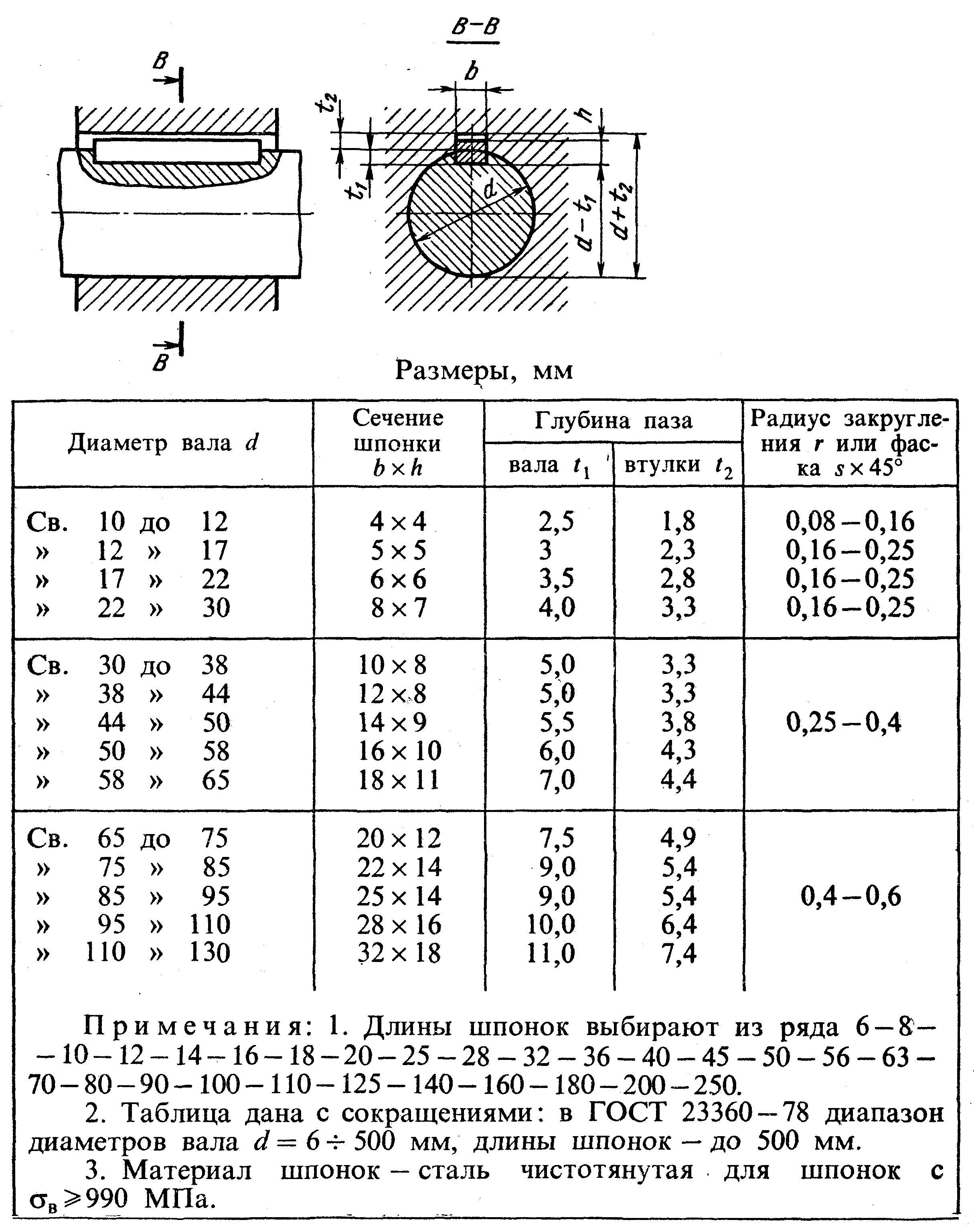

Ширина шпоночного паза и глубина паза втулки, берутся из таблицы 9.

Таблица 9

Шпонки призматические (по ГОСТ 23360-78)

Раздел 3. Расчет валов, шпоночных и шлицевых соединений

3.1 Определение размеров ступеней быстроходного вала редуктора.

1. Первая ступень по открытую передачу или муфту

округляем до 16 мм

2. Длина под открытую передачу или муфту

округляем до 23 мм

3. Вторая ступень под уплотнение крышки с отверстием и подшипник

округляем до 20 мм

где - высота буртика

4. Длина под уплотнение крышки с отверстиями и подшипник

5. Третья ступень под шестерню или колесо

округляем до 28 мм

где - координаты фаски подшипника

6. Длина определится графически

7. Четвертая ступень под подшипник

- равна ширине подшипника. Предварительно назначаем подшипник №304 ГОСТ 8338-75

(

2. Определение размеров ступеней тихоходного вала редуктора.

1. Первая ступень по открытую передачу или муфту

округляем до 43 мм

2. Длина под открытую передачу или муфту

округляем до 61 мм

3. Вторая ступень под уплотнение крышки с отверстием и подшипник

округляем до 50 мм

4. Длина под уплотнение крышки с отверстиями и подшипник

5. Третья ступень под шестерню или колесо

округляем до 56 мм

6. Длина определится графически

7. Четвертая ступень под подшипник

- равна ширине подшипника. Предварительно назначаем подшипник №310 ГОСТ 8338-75

(

3.3. Определение реакций в опорах подшипников (только для тихоходного вала редуктора).

1. Расчет силовых факторов:

Силы, действующие в зацеплении редукторной пары

1. окружные

,

2. радиальные ,

для цилиндрической косозубой передачи ,

3. осевые

для цилиндрической косозубой передачи

где стандартный угол зацепления.

Консольные силы

1. Открытой передачи гибкой связью при расчетах принять

2. Расстояния между точками приложения консольной силы и реакции смежной опоры подшипника , расстояние между опорами подшипника.

3. Диаметр делительной окружности колеса d₂=m z₂=177 мм.

4. Вычерчиваем расчетную схему:

5. Вертикальная плоскость

1. Определяем опорные реакции, Н

Проверка:

2. Строим эпюру изгибающих моментов относительно оси Х, в характерных сечениях 1…4, Нм.

2. Горизонтальная плоскость

1. Определяем опорные реакции, Н

Проверка:

2. Строим эпюру изгибающих моментов относительно оси Y, в характерных сечениях 1…4, Нм.

7. Строим эпюру крутящих моментов, Нм

7. Определяем суммарные реакции, Н

7. Определим суммарные изгибающие моменты в наиболее нагруженных сечениях, Нм

Раздел 4. Проверочный расчет (подбор) подшипников

Проверяем пригодность подшипника №310 ГОСТ 8338-75

Угловая скорость вала

Реакции в подшипниках

Долговечность подшипника предусмотрена ГОСТ 16162-858 и составляет для зубчатых редукторов , принимаем

Характеристики подшипника
Диаметр внутреннего кольца, мм
Диаметр наружного кольца, мм
Ширина, мм
Статическая грузоподъемность, Н
Динамическая грузоподъемность, Н
Коэффициент радиальной нагрузки	0,56

Определяем эквивалентную динамическую нагрузку

где при вращающемся внутреннем кольце подшипника;- суммарная реакция подшипника;коэффициент безопасности;температурный коэффициент.

Определяем динамическую грузоподъемность

где т – показатель степени, т=3 для шариковых, т=3,3 для роликовых подшипников

подшипник пригоден

Определяем долговечность подшипника
