2. Расчёт дренажных систем
Расчет дренажных систем ведётся в каждом конкретном случае на основе предварительной схемы дренажной системы (трассирования дрен и коллекторов, размещения вертикальных колодцев-фильтров и т.д.) и расчётной схемы понижения грунтовых вод с учётом норм осушения.
Расчёт дренажных систем независимо от их назначения и конструкций включает:
1)гидрогеологический расчёт, в котором определяется дебит (расчётный расход) дрен и коллекторов и строятся депрессионные кривые на дренируемой территории;
2)гидравлический расчёт, которым определяется пропускная способность водоотводящих устройств (труб и т.д.), устанавливаются размеры (диаметры) этих устройств и скорости течения воды в них.
Расчёт дренажных систем является сложной задачей в силу возможного наличия различных условий. Рассмотрим такой расчёт на примере расчёта систематического дренажа.
Расчёт систематического дренажа сводится к определению расстояний между дренами, расчёту дебита (расчётного расхода) дрен и установлению диаметра труб. Систематический дренаж рассчитывается на поступление атмосферных вод, просачивающихся в грунт, т.е. на инфильтрацию атмосферных вод.
Для расчёта систематического дренажа совершенного типа принимается расчётная схема, на которой величина наивысшей точки кривой депрессии определяется следующим образом:
Рис. 25. Расчётная схема систематического дренажа совершенного типа
где площадь сечения трубы, заполненной водой (живое сечение).
Наибольшая пропускная способность трубы достигается при её заполнении на 0,95 диаметра, а наибольшая скорость - при заполнении трубы на 0,81 диаметра.
Практически, заполнение дренажных труб собирателей и отводящих коллекторов принимается в пределах 25 - 50% от полного заполнения. При выполнении гидравлических расчётов дренажных труб при проектировании пользуются графиками и номограммами (см. рис.26.)

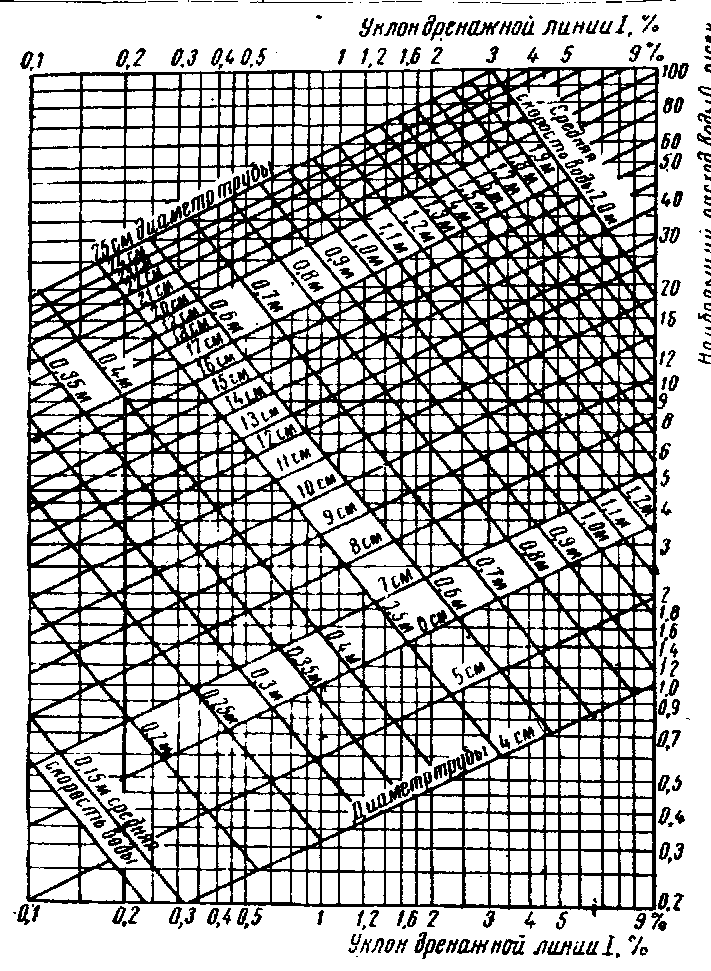

Рис.26. Номограмма гидравлического расчёта дренажных труб
Лекция № 8
Тема: Основные причины затопления территорий. Половодья и паводки
Инженерная подготовка пойменных террас и других прибрежных территорий для градостроительных нужд связана с необходимостью защиты их от затопления вызванного периодическим или постоянным повышением уровня воды в реках, водоемах и морских заливах.
В соответствии СНиП 2.06.15-85 «Инженерная защита территорий от затопления и подтопления» Затопление – образование свободной поверхности воды на участке территории в результате повышения уровня водотока, водоема или подземных вод. Для защиты от затопления используют методы, каждый из которых включает комплекс инженерных мероприятий. Состав и характер этих мероприятий определяют с учетом анализа причин затопления, его масштабов и последствий, связанных с ним.
Большие и малые города в прошлом и настоящем строились и стоятся на берегах морей, рек, озер и водохранилищ. Береговые территории всегда являлись наиболее ценными в отношении застройки и размещения промышленных предприятий, транспортных сообщений, использовались для отдыха, спорта и т. д. однако, именно береговые территории в первую очередь подвержены физико-геологическим процессам. Характерной чертой береговых территорий являются оползни, овраги, размытые берега и подмыв береговых склонов.
