Приложение ж
Условные графические обозначения насосов и двигателей
гидравлических и пневматических
Наименование |
Обозначение |
Насос – постоянной производительности |
|
– ручной
|
|

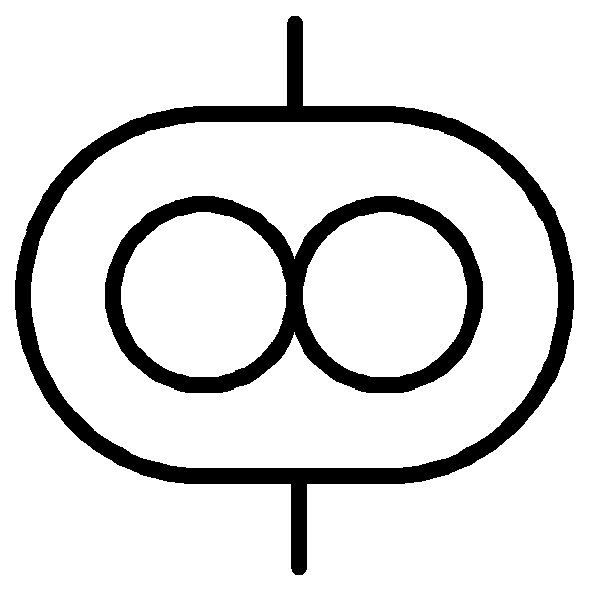

– шестеренный
|
|

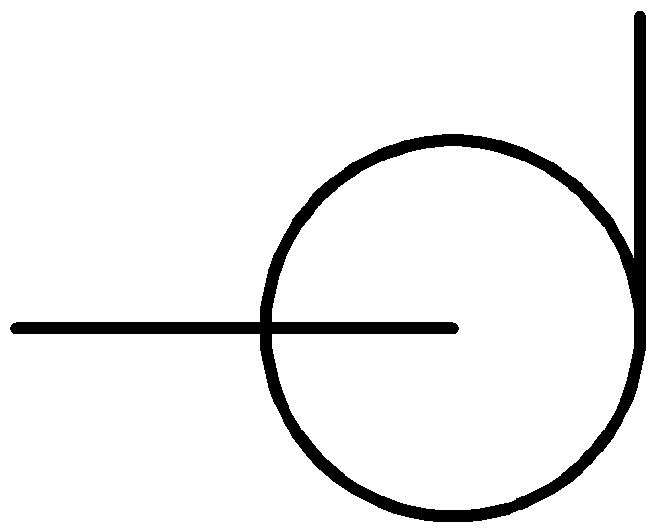

– лопастной центробежный |
|

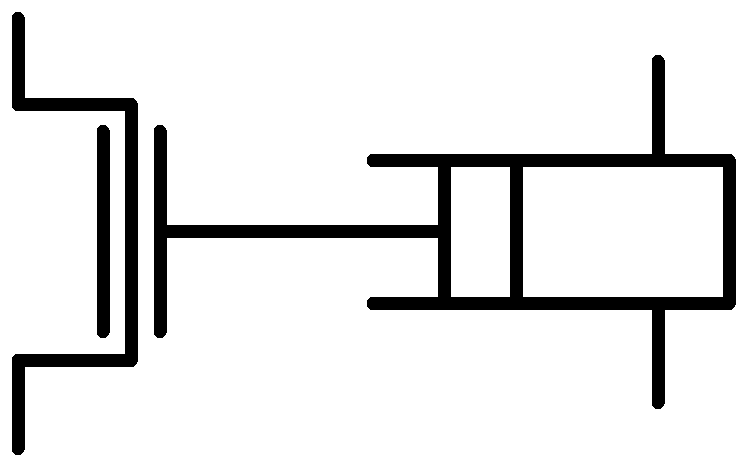

– кривошипно-поршневой |
|
– –струйный (эжектор, инжектор, элеватор водо- и пароструйный): а) общее обозначение
б) водоструйный
в) пароструйный |
|
Вакуум-насос |
|
Компрессор |
|
Гидромотор (общее обозначение) |
|
Вентилятор – центробежный |
|
– осевой |
|
Приложение и
(справочное)
Условные графические обозначения штриховок и отметок уровней
Наименование |
Обозначение |
Бетон (общее обозначение) |
|
Грунт |
|

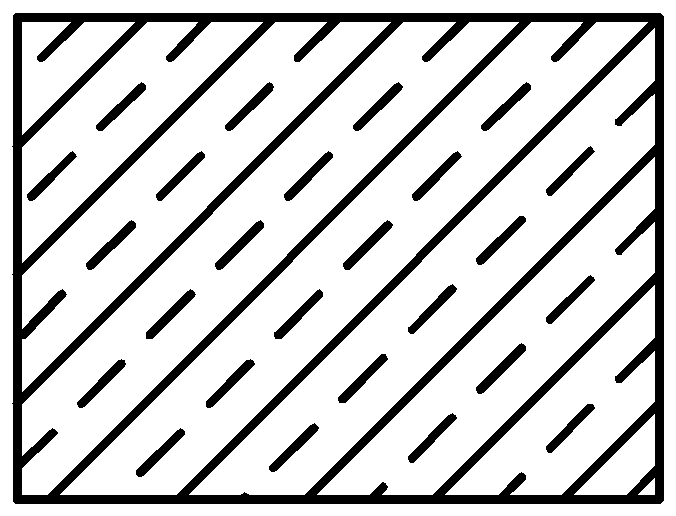

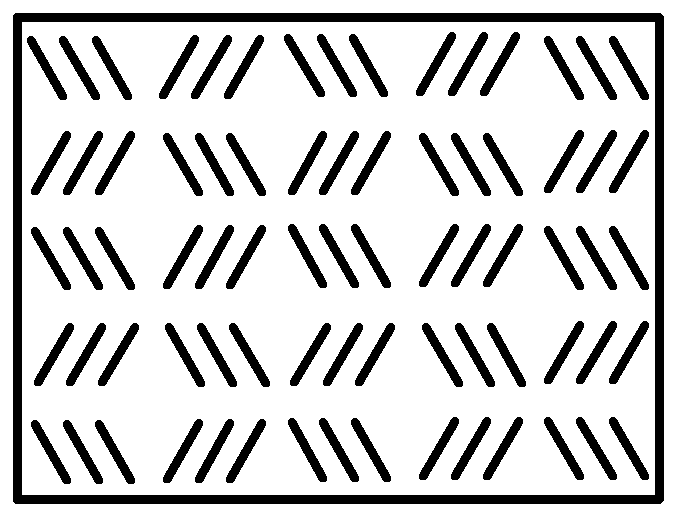

Обмуровка котла: – хромитовая масса
– жароупорный бетон
– теплоизоляционный бетон или тепло- изоляционные плиты
– шамотная огнеупорная кладка
– кладка из красного (строительного) кирпича
– диатомовая кладка (трепельная)
– теплоизоляционные плиты (совелито- вые, перлитовые, вулканитовые)
– минераловатные матрацы
– газоплотная уплотнительная обмазка и штукатурка
– асбест распушенный
|
|
Отметки уровня (высоты)
|
|
Приложение к
(справочное)
Условные графические обозначения
элементов приборов котельной автоматики и основные буквенные обозначения измеряемых величин и функциональных признаков приборов
Таблица К.1 Условные графические обозначения элементов приборов
котельной автоматики
Наименование |
Обозначение |

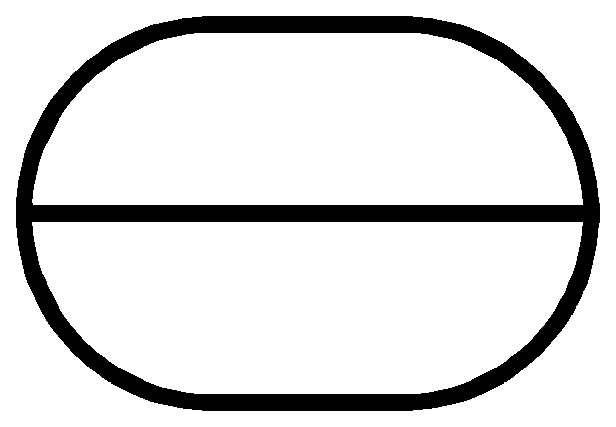

Прибор: – основное обозначение
– допускаемое обозначение |
|
– устанавливаемый вне щита (по месту): а) основное обозначение
б) допускаемое обозначение
|
|
– устанавливаемый на щите, пульте: а) основное обозначение
б) допускаемое обозначение |
|
Исполнительный механизм – общее обозначение |
|
– размеры |
|
Таблица
К.2
Основные
буквенные обозначения измеряемых
величин и функциональных признаков
приборов
24 |
Обозначе-ние |
Измеряемая величина |
Функциональный признак прибора | |||
Основное обозначение измеряемой величины |
Дополнительное обозначение, уточняющее измеряемую величину |
Отображение информации |
Формирование выходного сигнала |
Дополнительное значение | ||
1 |
2 |
3 |
4 |
5 |
6 | |
А |
+ |
- |
Сигнализация |
- |
- | |
В |
+ |
- |
- |
- |
- | |
С |
+ |
- |
- |
Автоматическое регулирование, управление |
- | |
D |
Плотность |
Разность, перепад |
- |
- |
- | |
E |
Электрическая величина |
- |
+ |
- |
- | |
F |
Расход |
Соотношение, доля. дробь |
- |
- |
- | |
G |
Размер, положение, перемещение |
- |
+ |
- |
- | |
H |
Ручное воздействие |
- |
- |
- |
Верхний предел измеряемой величины | |
I |
+ |
- |
Показание |
- |
- | |
J |
+ |
Автоматическое переключение, обегание |
- |
- |
- | |
K |
Время, временная программа |
- |
- |
+ |
- |
Окончание таблицы К.2
25 |
L |
Уровень |
- |
- |
- |
Нижний предел измеряемой величины |
СТП ОмГУПС–1.13–04 | |
M |
Влажность |
- |
- |
- |
- | |||
N |
+ |
- |
- |
- |
- | |||
О |
+ |
- |
- |
- |
- | |||
P |
Давление, вакуум |
- |
- |
- |
- | |||
Q |
Величина, характеризующая качество: состав, концентрация и т.п. |
Интегрирование, суммирование по времени |
- |
+ |
- | |||
R |
Радиоактивность |
- |
Регистрация |
- |
- | |||
S |
Скорость, частота |
- |
- |
Включение, отключение, переключение, блокировка |
- | |||
Т |
Температура |
- |
- |
+ |
- | |||
U |
Несколько разнородных измеряемых величин |
- |
- |
+ |
- | |||
V |
Вязкость |
- |
+ |
- |
- | |||
W |
Масса |
- |
- |
- |
- | |||
Х |
Нерекомендуемая резервная буква |
- |
- |
+ |
- | |||
Y |
+ |
- |
- |
+ |
- | |||
Z |
+ |
- |
- |
+ |
- | |||
Примечания: 1 При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование или символ этой величины. 2 Буквенные обозначения, отмеченные знаком "+", являются резервными, а отмеченные знаком "-" не используются. |
|
