4.11 Уго контрольно-измерительных приборов установлены гост 2.781 и приведены в приложении д.
4.12 УГО штриховок и отметок уровней установлены ОСТ 26-07-2027-80 и приведены в приложении И.
4.13 Условные буквенные обозначения приборов, дополнительные буквенные обозначения функциональных признаков, порядок расположения обозначений регламентированы ГОСТ 21.404. УГО, размеры элементов приборов котельной автоматики, основные буквенные обозначения измеряемых величин и функциональных признаков приборов приведены в приложении К.
4.14 Пример выполнения принципиальной тепловой схемы приведен на рисунке 2.
4.15 Пример выполнения принципиальной схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен на рисунке 3.

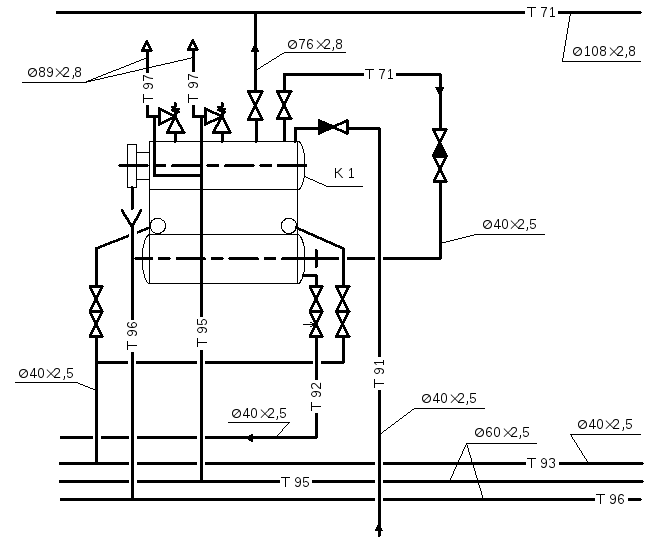

К 1 паровой котел
Рисунок 2 – Фрагмент принципиальной тепловой схемы котельной
Рисунок 3 Пример выполнения принципиальной технологической схемы
вентиляционной системы
4.16 Пример построения обозначений узлов тепловых схем приведен в таблице 1.
Таблица 1 - Примеры построения обозначений узлов тепловых схем
|
Наименование |
Обозначение |
|
Воздухоохладитель с форсуночным распылением |
|
|
Подвод теплоносителя к подогревателю воздуха Примечание: Трубопровод подогревающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата |
|
|
Заслонка вентиляционная с электромагнитным приводом |
|
|
Вентилятор радиальный с электромашинным приводом
|
|
|
Клапан регулирующий с электромашинным приводом
|
|
|
Разработчики: |
| |
|
|
| |
|
доцент кафедры "Теплоэнергетика" |
С. В. Олькова |
|
|
|
|
|
|
доцент кафедры "Теплоэнергетика" |
В. В. Крайнов
|
|
|
инженер по стандартизации 1 категории
|
Г. М. Фалалеева | |
|
Согласовано
|
|
|
Первый проректор, проректор по учебной работе |
А. И. Володин
|
|
Начальник учебно-методического управления |
А. Ю. Тэттэр |
Приложение А
(справочное)
Условные графические обозначения основных элементов и их размеры
|
Наименование |
Обозначение |
|
1 |
2 |
|
Котел – общее обозначение |
|
|
– паровой |
|
|
– водяной (бойлер) |
|
|
– с электронагревом |
|
|
Пароперегреватель |
|
|
Экономайзер |
|
|
Деаэратор (рабочее давление проставляют в контурах бака) |
|
|
Турбина – общее обозначение |
|
|
1 |
2 |
|
– паровая с нерегулируемым отбором |
|
|
паровая с промежуточным перегревом |
|
|
паровая с одним регулируемым отбором пара |
|
|
– паровая двухпоточная |
|
|
Редукционно-охладительная установка |
|
|
Потребитель тепла |
|
