- •Задания на контрольные работы №1, №2
- •Введение
- •Методические указания к изучению дисциплины раздел 1. Основы материаловедения
- •Раздел 2. Конструкционные материалы
- •Задания на контрольные работы №1 и 2
- •Вопросы
- •Методические указания к выполнению контрольных работ
- •Диаграмма состояния двойного сплава Fe-c (Fe-FeC)
- •Положение основных точек метастабильной диаграммы Fe-Fe3c
- •Пример решения задачи по термической обработке детали из углеродистой стали
- •Библиографический список
Пример решения задачи по термической обработке детали из углеродистой стали
Термическая обработка представляет собой комплекс операций, выполняемых последовательно: нагрев, выдержка и охлаждение.
Параметрами процесса ТО детали и инструмента являются:
скорость нагрева до температуры
(
);
максимальная температура нагрева сплава определяется по диаграмме Fe-Fe3C для углеродистых сталей и по ГОСТ для легированных сталей;
время выдержки сплава при температуре нагрева (
);
скорость охлаждения нагретой детали (
).
Технически
допустимая (технологическая) скорость
нагрева ()
устанавливается в зависимости от
химического состава стали, структуры,
конфигурации изделий, интервала
температур нагрева. Скорость нагрева
определяется теплопроводностью металла.
Изделия из углеродистой стали толщиной
до 100 – 120 мм нагревают с любой скоростью,
скорость нагрева изделий из легированных
сталей в 2 –3 раза меньше.
Время
выдержки при температуре нагрева ()
необходимо для завершения процессов
фазовых (получение аустенита однородного)
и структурных превращений по всему
объему изделий.
Охлаждение деталей производится для отвода теплоты, осуществляемого теплопроводностью и конвекцией. В процессе охлаждения формируется структура равновесная (отжиг, нормализация) или неравновесная (закалка полная или неполная). Для получения структуры равновесной скорость охлаждения должна быть минимальной, а для неравновесной – максимальной. Критической скоростью закалки называется наименьшая скорость охлаждения, при которой аустенит превращается в мартенсит (процесс бездиффузионный). Критическая скорость закалки является функцией химического состава стали. Низкоуглеродистые стали (С<0,3%) в практических условиях охлаждения образуют мартенсит реечный (пакетный) с минимальной твердостью. Двойникованный (пластинчатый) мартенсит образуется в сталях с содержанием С>0,3%, между пластинами мартенсита при комнатной температуре сохраняется остаточный аустенит. Пластинчатый мартенсит имеет максимальную твердость.
Закалка на мартенсит является промежуточной операцией ТО. Закаленные детали подвергают повторному нагреву ниже t=727оC, выдержке при нагреве и охлаждению. Производят отпуск обычно на воздухе. Отпуск обеспечивает уменьшение внутренних напряжений после закаливания с образованием мартенсита (низкий отпуск) и получения структур, приближающихся к структурам равновесным типа троостита (средний отпуск) и сорбита (высокий отпуск).
Многолетней эксплуатационо–производственной практикой выделены три основные группы изделий, требующие «своих» специфических вязкостно–прочностных комплексов и других технических характеристик:
режущие и измерительные инструменты;
штампы для холодной штамповки (HRC>58 – структура мартенсит или мартенсит с карбидами);
рессоры, пружины ( 40<HRC<58 – структура троостит);
детали и изделия, сочетающие удовлетворительные прочностные свойства с максимальной вязкостью ( HRC <40 – структура сорбит).
Инструмент
из стали У12 (заэвтектоидная сталь)
содержит углерода 1,2 %, в равновесном

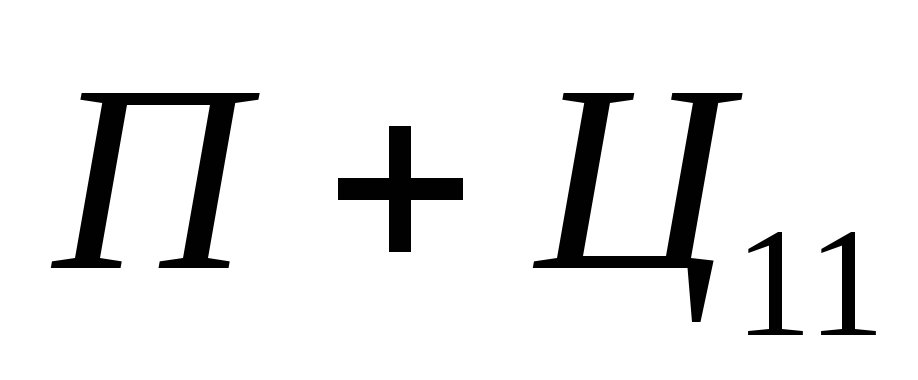

состоянии имеет структуру
.
При промышленных скоростях нагрева под
закалку перлит вплоть до температуры
нагрева
,
сохраняет пластинчатое строение. При
температуре
в стали начинается превращение перлита
в аустенит. Кристаллы аустенита
зарождаются преимущественно на межфазных
поверхностях феррит-цементит. Превращение
состоит из двух параллельно идущих
процессов: полиморфного
перехода и растворения в
кристаллов цементита. Полиморфное
превращение идет с более высокой
скоростью, по завершении превращенияА
(аустенит) сохраняет неоднородность по
углероду, для устранения которой
требуется определенное время. Превращение
при температуре
сопровождается измельчением зерна.
Нагрев
от
до
вызывает растворение избыточного
цементита в аустените. Процесс
сопровождается диффузией углерода,
приводящей к выравниванию концентраций
и небольшим укрупнением кристаллов
аустенита. Дальнейший нагрев стали в
однофазной аустенитной области приводит
к дальнейшему росту зерна аустенита –
происходит процесс собирательной
рекристаллизации. Чем выше температура
нагрева и чем длительнее выдержка, тем
крупнее будут кристаллы аустенита.
Сталь
У12 подвергают неполной закалке для
сохранения цементита вторичного в
структуре. Нагрев производят до
температуры
+(
50
)
= 727+40=767
,
температура отмечена на стальном уголке
диаграммы как
(
1
этап), рис.2.
Термическая
обработка включает операции (рис.3):
неполная закалка (1 – нагрев, 2 – выдержка
при
,
3 – быстрое охлаждение) и низкий отпуск
(4 – нагрев, 5 – выдержка при
,
6 – охлаждение).
1
– нагрев приводит к изменению фазового
состава сплава
;
2
– выдержка при
необходима для получения однородного
аустенита с равномерным распределением
углерода;
3
– быстрое охлаждение со скоростью
большей
в специальной среде обеспечивает
формирование структуры
.
Сохранение кристаллов
в структуре при неполной закалке
заэвтектоидной стали способствует
повышению твердости и износостойкости.
Для
полного (или частичного) устранения
внутренних напряжений, возникающих при
закалке, и превращения
в мартенсит производят нагрев закаленной
стали до температуры ниже
,
выдерживают при заданной температуре
нагрева и охлаждают с определенной
скоростью. Такая ТО называется отпуском.
Температура нагрева для углеродистых
сталей составляет порядка
,
такой отпуск называютнизким
(низкотемпературный). Низкотемпературному
отпуску подвергают режущий и измерительный
инструмент. В результате этой операции
сталь заэвтектоидная изменяет структуру
и приобретает требуемые эксплуатационные
и механические свойства.
