Задача 11

Оформление рабочего чертежа детали средней сложности по ЕСКД.ЕСДП и ИСО. Цель: ознакомление с оформлением рабочих деталей средней сложности, с простановкой размеров, полей допусков, квалитетов, неуказанных допусков, шероховатости обработанной поверхности, погрешности формы и расположения поверхностей детали, закалки, твердости и покрытий [5, с.22-25].

Провести нормо-контроль рабочего чертежа.

III. Сертификация Задача 1

В разделе сертификация студент отвечает на три вопроса по отраслевым стандартам:

1.СТ ССФЖТ 1.0 - 98 Система нормативного обеспечения сертификации на Федеральном железнодорожном транспорте Российской Федерации (Основные положения).

2. П ССФЖТ 39/ИСО 9001 -2002.Правила систем сертификации на Федеральном железнодорожном тран­спорте (Требования к составу и содержанию элемен­тов систем качества).

3.П ССФЖГ 38 - 2001.Порядок проведения сертификации производств.

Примечание: ответы на вопросы оформляются письменно, объём не менее 0,5 листа [6].

Таблица к вопросам сертификации

ОСТ варианты	0	1	2	3	4	5	6	7	8	9
СТ ССФЖТ 1.0-98	Вопросы в содержании
	6	7	7.1	7.2	7.3	7.4	7.5	7.6	8	9
П ССФЖТ 39/ИСО 9001 -2002	Пункты в тексте
	4.1	4.2	4.3	4.4	4.5	4.6	4.7	4.8	4.9	4.10
П ССФЖТ 38-2001	Пункты в тексте
	3.1	3.2	3.3	3.4	3.5	3.6	3.7	3.8	3.9	3.10

Библиографический список

1. Якушев А.И., Воронцов Л.Н., Федотов И.И. Взаимозаменяемость, стандартизация и технические измерения. - М. Машиностроение, 1986. -352 с.

2.Васильев А.С. Основы метрологии и технические измерения. - М.: Машиностроение,1988.- 240 с.

3.Авдонин Г.Т. Основы взаимозаменяемости в железнодорожном транспорте. Допуски посадки (обоснование выбора): Методические указания. - Самара: СамИИТ.2001.-35с.

4.Авдонин Г.Т. Основы взаимозаменяемости в железнодорожном транспорте. Метрология. Допуски посадки: Методические указания к лаб. работам. – Самара: СамИИТ,2001. - 44 с.

5.Авдонин Г. Т. Метрология, стандартизация и сертификация: Расчет и оценка погрешностей результата измерения. Расчёт гладких калибров, расчёт размерных цепей, расчёт зубчатого венца с натягом, расчёт подшипников скольжения. Методические указания к контрольной и самостоятельной работам. - Самара: СамГАПС,2002.- 38 с.

6.Чекмарёв И.А., Осипов В. К. Справочник по машиностроительному черчению. - М.: Высш. шк.,2000.- 294 с.

ПРИЛОЖЕНИЯ

Приложение 1

ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ

Контрольную работу (КР) следует оформлять в виде расчётно-пояснительной записки в соответствии с требованиями ЕСКД, а конкретно в соответствии с ГОСТ 2.106-68 ("Текстовые документы"). Титульный лист КР выполняется в соответствии с примером, приведённом в данном приложении на стр. 22.

Контрольную работу выполняют на листах писчей бумаги форма­та А4 по ГОСТ 2.301-68 (размер формата 210 х 297). Каждый лист работы должен иметь рамку (в соответствии с ГОСТ 2.104-68) и ос­новную надпись формы 2 (для первого листа) или формы 2а (для последующих листов).

Если по условию той или иной задачи требуется выполнить ра­бочий чертёж какой-либо детали, то этот чертёж выполняется на листе чертёжной бумаги нужного формата с соблюдением требований соответствующего стандарта ЕСКД. Чертёж должен содержать основ­ную надпись формы 1 по ГОСТ 2.104-68. Чертежи подшиваются в ра­боту по ходу изложения решения каждой задачи. Порядковый номер страницы чертежам присваивать не следует.

Приложение 2

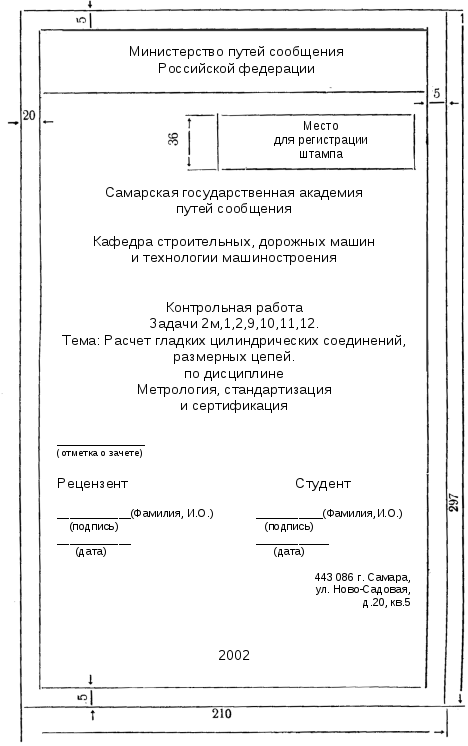

Правила оформления титульного листа контрольной работы

Приложение 3

Основные надписи на схемах, чертежах и формах 2 и 2а

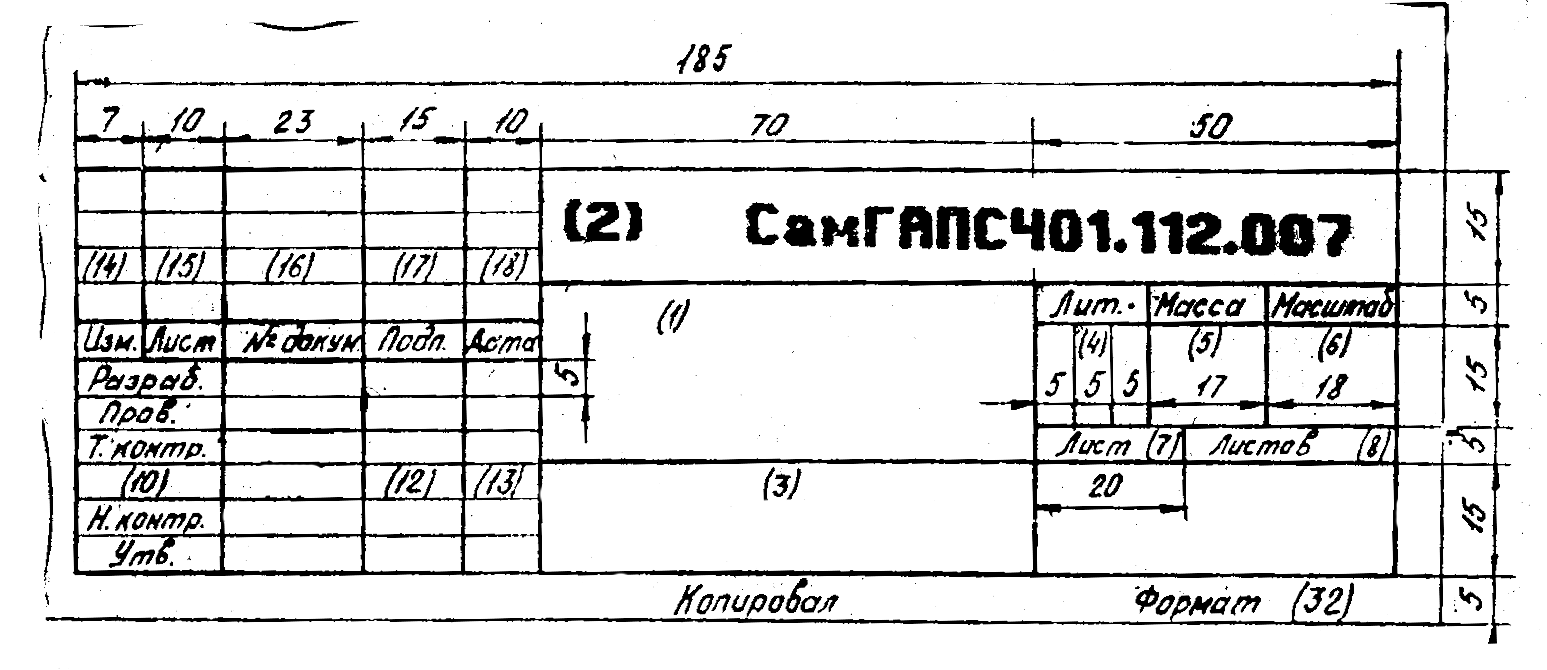

Рис.1. Основная надпись (форма 1) на схемах и чертежах

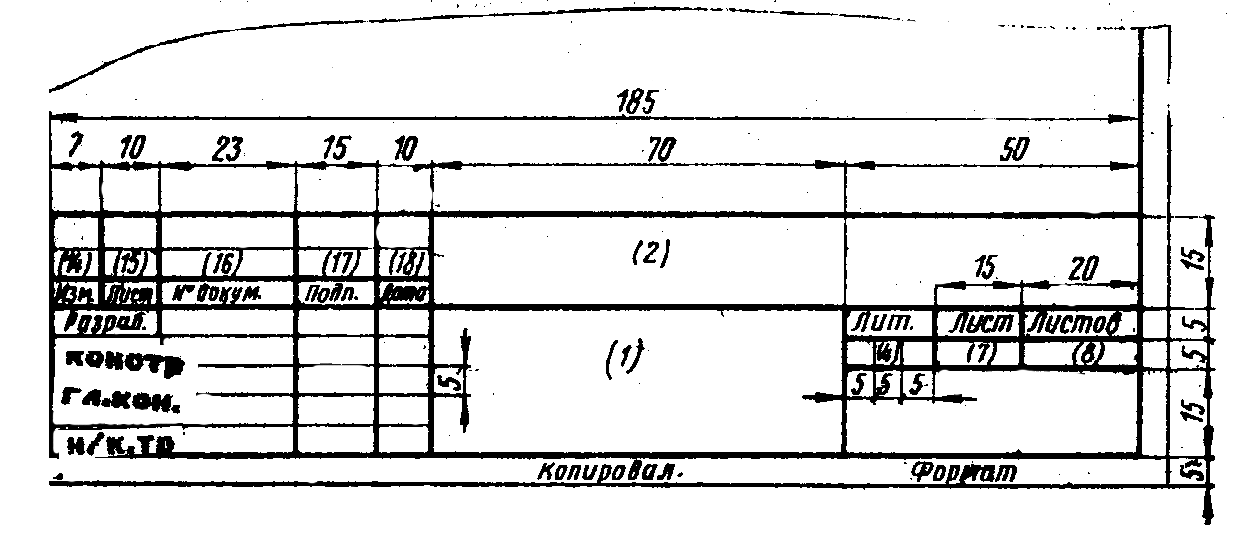

Рис.2. Основная надпись (форма 2) на первом листе спецификации

и текстовых документов

Рис.3. Основная надпись (форма 2а) на втором и всех последующих листах спецификации и текстовых документов

Содержание

Введение 3

I. Метрология. Вопросы для самопроверки 4

Методические указания 6

Методические указания к задаче 1 6

Методические указания к задаче 2 10

II.Стандартизация. Единая система допусков и посадок ЕСПД 13

Задача 1 13

Задача 2 15

Задача 3 17

Задача 4 19

Задача 5 20

Задача 6 21

Задача 7 22

Задача 8 23

Задача 9 25

Задача 10 26

III.Сертификация 27

Библиографический список 27

Приложения 28

Приложение 1. Общие требования к оформлению контрольной работы 28

Приложение 2. Правила оформления титульного листа контрольной работы 29

Приложение 3. Основные надписи на схемах, чертежах и формах 2 и 2а 30
