Команда CIRCLE (C,D)

Command: CIRCLE

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Укажите центр окружности.

Specify radius of circle or [Diameter]: D Specify diameter of circle: Введите диаметр.

Обратите внимание на команду и очередность ввода определяемых параметров:

CIRCLE

<Enter> Координаты центра <Enter>

D

<Enter>

Диаметр

<Enter>

Команда CIRCLE (2P)

Command: CIRCLE

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2P Specify first end point of circle's diameter: Определите

первую точку диаметра.

Specify second end point of circle's diameter:

Определите вторую точку диаметра.

Обратите внимание на команду и очередность ввода определяемых параметров:

CIRCLE

<Enter>

2P

<Enter>

Укажите первую точку диаметра <Enter>

Укажите вторую точку диаметра <Enter>

Команда ERASE

Command: ERASE

Обратите внимание на команду и очередность ввода определяемых параметров:

ERASE

<Enter>

Команда MOVE

Command: MOVE

Обратите внимание на команду и очередность ввода определяемых параметров:

MOVE

<Enter>

Опции C,R (по центру и радиусу) и C,D (по центру и диаметру) команды CIRCLE (КРУГ) имеют определенные отличия. При использовании первой опции, которая задается по умолчанию, указывается величина радиуса. Чтобы выбрать опцию Diameter (Диаметр), необходимо ввести букву D. Разница между этими опциями незначительна, но для записи файла меню она имеет немаловажное значение. Иногда используется опция 2P (по двум точкам), которая также отличается от других опций команды CIRCLE. Поэтому вам необходимо знать не только очередность ввода команд AutoCAD, но и параметры, которые вводятся в ответ на приглашения, относящиеся к этим командам.

Для записи файла меню можно использовать любой текстовый редактор (такой как Wordpad или Notepad). Для этого подходит также команда EDIT (РЕДАКТИРОВАТЬ). При использовании этой команды AutoCAD приглашает ввести имя файла, который вы собираетесь редактировать. В имени файла должно быть не более восьми символов. Файл меню имеет расширение .mnu. Если файловое имя уже существует, этот файл автоматически загружается. В противном случае создается новый файл. Чтобы понять, как создается раскрывающееся меню, рассмотрим следующий пример.

Примечание

Если команда EDIT не работает, откройте файл acad.pgp и проверьте, определена ли эта команда в файле программных параметров AutoCAD.

Пример 1

Напишите раскрывающееся меню для следующих команд AutoCAD и введите пункты меню, заданные по умолчанию.

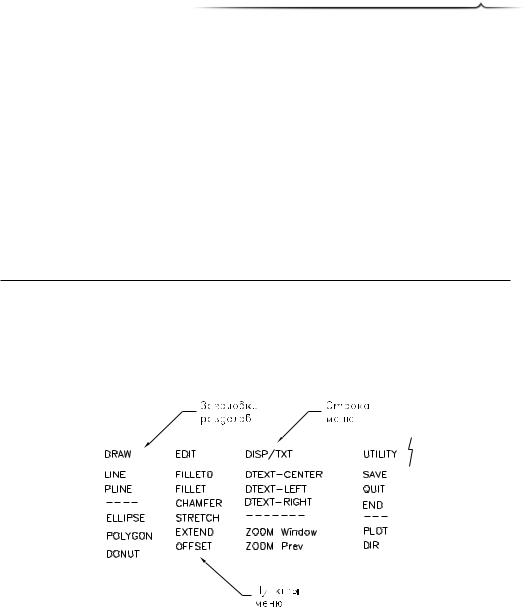

Рис. 5.2. Структура меню

Шаг 1: проектирование меню

Первый этап записи меню состоит в создании проекта, обеспечивающего расположение команд в определенной последовательности. На рис. 5.2 показан один из возможных вариантов раскрывающегося меню. Это меню содержит четыре группы команд; следовательно, определение меню будет состоять из четырех разделов: POP1, POP2, POP3 и POP4, каждый из которых должен иметь соответствующую метку раздела. Ниже приведен листинг раскрывающегося меню для примера 1. Номера строк не являются частью файла, а используются только в качестве ссылок.

Шаг 2: запись файла меню

Строка 1

***POP1

Выражение POP1 является меткой раздела первого раскрывающегося меню. Метки разделов в меню AutoCAD начинаются тремя звездочками (***), после которых указывается название метки (в данном случае POP1).

Строка 2

[DRAW]

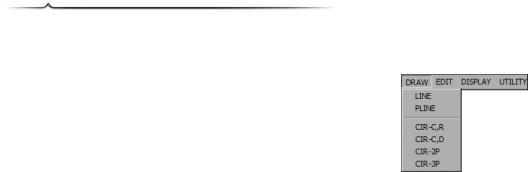

В данном случае выражение DRAW представляет собой название строки меню, отображаемое при перемещении курсора в соответствующую область меню. Названия должны выбираться таким образом, чтобы вы могли определить тип команд, содержащихся в данном разделе. В этом примере все команды рисования собраны в разделе DRAW (рис. 5.3), команды, используемые для редактирования объектов, — в разделе EDIT, и так далее. Длина названий, используемых в строке меню, не ограничена и зависит только от разрешения экрана, параметров дисплея и размера шрифта. Тем не менее, названия разделов рекомендует-

ся делать более короткими для того, чтобы можно было разместить другие пункты меню. Представьте, например, устройство отображения, разрешающая способность которого позволяет разместить в строке меню не более 80 символов. В этом случае для создания 16 разделов в строке меню вам придется использовать названия, длина которых не превышает 5 символов. Если общая длина названий выходит за установленные пределы, программа AutoCAD заворачивает названия, которые не поместились на 80-символьной строке, и отображает их на следующей строке. В результате этого строка меню “растягивается” на две строки.

В том случае, если первая строка раздела пустая, название раздела в строке меню не отображается. В результате вы лишаетесь возможности обратиться к опциям меню, так как название соответствующего раздела отсутствует в строке меню. Это позволяет убирать ненужные разделы меню. Например, если вы замените выражение [DRAW] пустой строкой, раздел меню DRAW (POP1) станет недоступным — на его месте появится второй раздел (POP2).

Пример

Заголовки строки меню выравниваются по левому краю. При отсутствии названия первого раздела в строке меню названия остальных разделов сдвигаются в левую сторону. В примере 1 заголовок DRAW удален из строки меню, поэтому названия разделов EDIT, DISPLAY и UTILITY будут смещены влево.

Строка 3

*^C^CLINE

В этой строке перед определением команды стоит символ звездочки (*), он обеспечивает автоматическое повторение команды, которая может быть отменена только нажатием клавиш <Esc> или <Ctrl+C> или выбором другой команды меню. Выражение ^C^C дважды отменяет текущую команду. LINE — команда AutoCAD, которая обеспечивает вычерчивание линий.

*^C^CLINE

где

•* — повторяет пункт меню (команду);

•^C^C — дважды отменяет существующую команду;

•LINE — команда AutoCAD.

Строка 5

[--]

Если вы хотите отделить одну группу команд от другой, используйте пункт меню, состоящий из двух или нескольких дефисов (--). Строка, содержащая эти символы, автоматически растягивается на всю ширину меню. В меню нельзя использовать пустые строки, поэтому раздел меню (раздел ***POP), содержащий пустую строку, игнорируется.

Строка 24

[ZOOM-Window]'ZOOM W

Одинарная кавычка ('), поставленная в пункте меню перед командой ZOOM (ПОКАЗАТЬ), обеспечивает прозрачность команды ZOOM с опцией Window (Рамка). Если вызванная команда является прозрачной, текущая команда не отменяет-

[ZOOM-Window]'ZOOM W

где

•W — опция Window (Рамка);

•ZOOM — команда AutoCAD;

•'— одинарная кавычка, обеспечивающая прозрачность команды.

Строка 26

[~Exit]^C

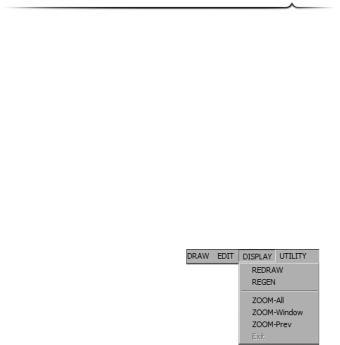

Этот пункт меню предназначен непосредственно для выхода из меню. Перед названием команды стоит символ тильды (~), поэтому данный пункт меню является недоступным (показан в затененном виде). При выборе этой опции меню не закрывается. Эту функцию можно использовать для “выключения” пунктов меню или обозначения неправильно выбранной опции. Если с затененным пунктом меню связана какая-нибудь команда, при выборе соответствующей опции эта команда не выполняется. Например, при вызове команды [~OSNAPS]^C^C$S = OSNAPS подменю OSNAPS не загружается.

Строка 29

[SAVE]^C^CSAVE;

Точка с запятой (;), стоящая после команды SAVE (СОХРАНИТЬ), обеспечивает ввод команды ENTER. Точку с запятой ставить необязательно; команда будет работать и без этого символа.

[SAVE]^C^CSAVE;

Загрузка меню

Когда вы начинаете работать в графическом редакторе, программа AutoCAD автоматически загружает файл acad.mnu (при условии, что файл acad.mnu не был изменен или вместо него не был загружен другой файл меню). Тем не менее, у вас есть возможность загрузить другой файл меню, используя для этого команду MENU.

При вводе команды MENU (МЕНЮ) в командную строку на экране появляется диалоговое окно Select Menu File (Выбор файла меню), показанное на рис. 5.5. Выберите файл меню, который вы хотите загрузить, а затем щелкните на кнопке Open (Открыть).

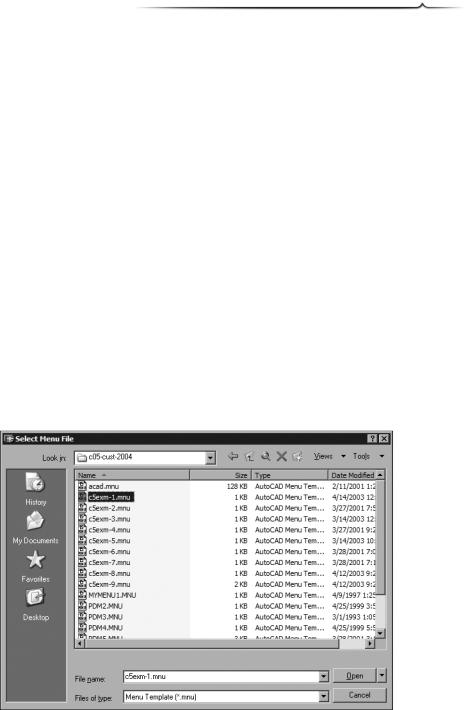

Рис. 5.5. Диалоговое окно Select Menu File

Можно также загрузить файл меню из командной строки, присвоив переменной FILEDIA значение 0.

Enter new value for FILEDIA <1>: 0 Command: MENU

Enter menu file name or [.(for none)] <текущее меню>: PDM1

Здесь:

•PDM1 — имя файла меню;

•<текущее меню> — текущий файл меню.

После того как вы введете команду MENU, в командной строке появится приглашение на ввод имени файла. Вводите имя файла без файлового разрешения (.mnu), так как программа AutoCAD предусматривает именно это разрешение. Файл меню автоматически компилируется в файл MNC или MNR. При загрузке файла меню AutoCAD создает файлы следующих типов:

Файлы .mnc Когда вы загружаете файл меню (.mnu), AutoCAD компилирует этот

и .mnr файл и создает файлы .mnc и .mnr. Файл .mnc является компилированным файлом меню. Файл .mnr содержит растровые изображения графических объектов, использованных в меню

Файл .mns При загрузке файла меню программа AutoCAD создает также файл .mns. Это — текстовый файл в формате ASCII, который по своему содержанию ничем не отличается от файла .mnu, используемого при первоначальной загрузке файла меню. Когда вы изменяете содержимое файла .mnu, AutoCAD вносит соответствующие изменения в файл .mns

Примечание

После того как будет загружено новое меню, вы уже не сможете использовать экранное меню, кнопочные меню и кодирующий преобразователь, так как исходное меню (файл acad.mnu) отсутствует, а в новом меню нет разделов, которые бы соответствовали этим меню.

Чтобы активизировать исходное меню, откройте диалоговое окно Select Menu File (Выбор файла меню), введя выражение MENU в командную строку. Выберите файл acad.mnu в каталоге Support, а затем щелкните на кнопке Open (Открыть). Можно вводить значения в командную строку только в том случае, когда переменная FILEDIA равна 1.

Если вам необходимо ввести данные, используя клавиатуру или координатно-указатель- ное устройство, введите обратную косую черту (\). Система сделает паузу, которая позволит вам ввести необходимые параметры.

После обратной косой черты (\) пробелы не ставятся.

Вопределениях команд, пунктах меню и названиях разделов меню могут использоваться как строчные, так и прописные буквы. Пробелы, разделяющие пункты меню, улучшают удобочитаемость файла меню. Пустые строки игнорируются и не отображаются на экране.

Втом случае, если количество пунктов, содержащихся в раскрывающемся меню, превышает число полей, имеющихся на экране дисплея, “лишние” пункты меню на экран не выводятся. Представьте, например, что параметры устройства индикации и разрешающая способность экрана позволяют разместить не более 21 пункта меню. В данном случае пункты меню, не вошедшие в это число, не отображаются на экране и таким образом становятся недоступными.

Использование графических плат с высоким разрешением дает возможность увеличить количество строк, отображаемых на экране. Некоторые устройства позволяют отобразить до 80 строк.
