4. Управляющие сигналы

В

Рис. 2. 12. Принцип управления яркостью подпикселов

электронной части плазменной панели широко используются сигналы различной формы и длитель­но­сти как аналогового, так и циф­рового типов.

8-битовый адрес ука­зывает, какое под­поле изо­бра­жения должно быть под­све­чено, а какое нет. В ре­зультате уровень яр­кости каждого пик­села является суммой интер­валов под­светки. Поскольку всего имеется 256 градаций ярко­сти, то самое яркое свечение пиксела достига­ется за 256 импульсов ярко­сти, темного пиксела – за 23 импульса, а самого тем­ного – за 2 им­пульса (рис. 2. 14).

Итак, принцип действия плазменной панели основан на оптиче­ском возбужде­нии цветного люминофора с помощью ультрафиолето­вого излучения газовой плазмы и управлении свече­нием наборов пиксе­лов, составляющих подполя полного изображения.

К

Рис. 2. 13. Сравнение процессов управления яркостью в кинескопе и плазменной панели

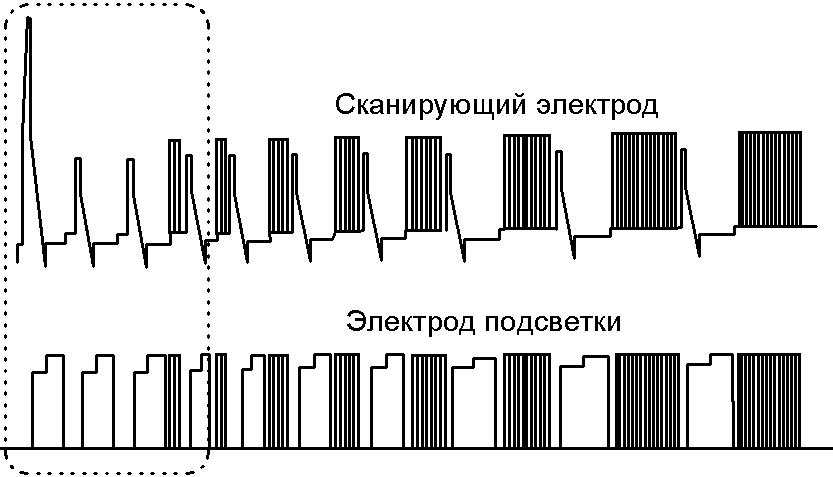

Рис. 2. 14. Форма управляющих сигналов на электродах сканирования и подсветки

онтрольные вопросы:

Каков состав одного пиксела плазменной панели?

В чем особенность системы электродов плазменной панели?

Каково назначение этапов инициализа­ции, адресации и под­светки при работе плазменной панели?

Каков принцип адресации подпикселов?

В чем особенность управления яркостью плазменной панели?
