Электронно-лучевой осциллограф. Это прибор для наблюдения и измерения параметров электрических сигналов, использующий отклонение одного или нескольких электронных лучей для полу­чения изображения мгновенных значений переменного напря­жения.

Схема осциллографа состоит из электронно-лучевой трубки со схемой управления лучом, канала вертикального отклонения (канал Y), канала горизонтального отклонения (канал X), канала управления яркостью (канал Z) и калибраторов амплитуды и длительности (рис. 26.6).

В осциллографах применяются широкополосные ЭЛТ с электростатическим управлением. На пластины X подается пилообразное напряжение развертки (рис. 26.7, а). Во время прямого хода луча Т_пр линейно на­растающее напряжение перемещает луч по экрану слева направо. Так как смеще­ние луча прямо пропорционально прило­женному напряжению, то линейность на­растания напряжения развертки гаранти­рует неизменность по оси х масштаба изображения. Во время обратного хода T_обр напряжение на пластинах X умень­шается, луч быстро перемещается обратно. Для того чтобы обратный ход луча не на­блюдался на экране, во время обратного хода вырабатывается импульс отрица­тельного напряжения (рис. 26.7, б), который подается на модуля­тор ЭЛТ и гасит луч.

На пластины Y ЭЛТ поступает усиленный исследуемый сигнал. Он перемещает луч вверх и вниз по оси у. Так, во время пря­мого хода луча по оси х на экране ЭЛТ луч вычерчивает кривую, по форме совпадающую с отрезком исследуемого сигнала (рис. 26.7, в). Такой процесс повторяется во время следующего прямого хода луча. Очевидно, при многократном вычерчивании кривой на экране ЭЛТ будет четко наблюдаться одна кривая, если каждый раз луч будет чертить одну и ту же кривую. Это возможно только при строгой синхронизации колебания развертки с наблюдаемым сигналом.

Канал Y предназначен для передачи исследуемого сигнала на вертикально-отклоняющие пластины и включает в себя вход­ное устройство, линию задержки и усилитель А_y.

Входное устройство состоит из набора делителей напряжения со ступенчато изменяемым коэффициентом передачи и входного предварительного усилителя. Линия задержки необходима при исследовании импульсных сигналов для опережающего запуска генератора развертки. Усилитель А_у с симметричным выходом обе­спечивает усиление сигнала, необходимое для отклонения луча ЭЛТ в пределах экрана по вертикали.

Основные параметры канала Y — коэффициент отклонения, полоса пропускания или время нарастания переходной характе­ристики и входные сопротивление и емкость.

Коэффициент отклонения К_B определяется как отношение вход­ного напряжения и_у к значению отклонения луча h на экране ЭЛТ, обусловленного и_у(К_B = и_у / h). Он ограничивается собственными шумами и дрейфом нуля усилителей канала Y.

Полоса пропускания или время нарастания переходной харак­теристики канала Y ограничивает быстродействие осциллографа. Они определяются постоянной времени τ_y, равной произведению выходного сопротивления R_iy усилителя А_y и емкости откло­няющих пластин Y (τ_y = R_iyC_y). Для уменьшения τ_y приходится увеличивать мощность усилителя.

Канал X предназначен для создания и подачи на пластины напряжения развертки. Канал состоит из генератора пилообразного напряжения, усилителя А_x и устройства синхронизации и развертки. Применяются автоколебательный, ждущий и одиночный виды разверток.

Автоколебательная развертка обеспечивается автоколебатель­ным режимом генератора пилообразного напряжения. В этом режиме устройство синхронизации управляет периодом раз­вертки Т_x так, что в него укладывается целое число периодов исследуемого сигнала Т_у (Т_х = пТ_у, п = 1, 2, 3, . . .).

Ждущая развертка реализуется с помощью ждущего режима работы генератора пилообразного напряжения. В этом режиме генератор, получив запускающий синхроимпульс, генерирует один период пилообразного колебания, затем ждет поступления сле­дующего синхроимпульса. Ждущую развертку используют при исследовании редко повторяющихся импульсных сигналов.

Одиночная развертка осуществляется так же, как и ждущая, с тем отличием, что устройство синхронизации и запуска выра­батывает всего один запускающий импульс. Такую развертку применяют при фотографировании исследуемых сигналов.

Для обеспечения возможности измерения временных интерва­лов с повышенной точностью в специальных осциллографах при­меняют задержанную и задерживающую развертки.

Задержанная — такой вид развертки, когда генератор пилооб­разного напряжения запускают с заданной задержкой после запускающего импульса. Время задержки этой развертки задается оператором с помощью другого генератора сигнала задерживающей развертки.

Предварительное исследование всего сигнала производится при использовании генератора задерживающей развертки. Затем, если необходимо более детально исследовать какую-то часть сиг­нала, оператор задает начало его интересующего участка путем установки порогового напряжения. В тот момент, когда напря­жение генератора задерживающей развертки становится равным пороговому напряжению, запускается генератор задержанной развертки, который обеспечивает развертку в несколько раз быстрее задерживающей.

Канал Z обеспечивает возможность управлять яркостью изображения на экране ЭЛТ. Сигнал управления яркостью по­дается на модулятор ЭЛТ. Например, если на вход этого канала подается последовательность прямоугольных импульсов, то изобра­жение представляется не как сплошная линия, а как последова­тельность светящихся точек. Канал Z используется в основном для яркостной отметки характерных участков осциллограммы.

Калибраторы амплитуды и длительности представляют собой генераторы сигнала с точно заданными амплитудой и периодом. Калибровочный сигнал подается на вход Y осциллографа. Изме­нением коэффициента усиления усилителей канала Y устанавлива­ется нужный коэффициент отклонения К_B. Изменением скорости на­растания напряжения развертки устанавливается масштаб но оси х.

Универсальные осциллографы непригодны для исследования быстро протекающих процессов (импульсов нано- и пикосекундной длительности) из-за ограниченности полосы пропускания канала и малой скорости развертки. Для исследования быстрых процессов применяют скоростные осциллографы на трубках бегущей волны. Выпускают также стробоскопические осцил­лографы, принцип действия которых основан на преобразовании временного масштаба исследуемого импульса с помощью электрон­ного стробоскопического преобразователя. После такого преобра­зования растянутый во времени сигнал может быть исследован универсальным осциллографом.

Такие параметры сигнала, как амплитуда, длительность вре­мени нарастания и спадания и др., по изображению на экране ЭЛТ приходится измерять визуально. Этот процесс мало точен, доста­точно трудоемок и утомителен. Существенное повышение точности и производительности труда дает применение цифровых осцил­лографов, реализуемых с применением МП.

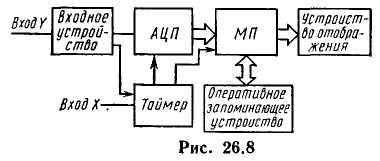

Цифровые осциллографические устройства. Обобщенная схема цифрового осциллографического устройства показана на рис. 26.8.

Входное устройство ВУ нормирует входной сигнал, смещая его и усиливая до значений, пригодных для преобразования в цифро­вую форму. Коэффициенты нормирования входного сигнала могут устанавли­ваться вручную или выбираться автоматически по командам микро­процессора. Входное устройство вырабатывает также сигналы синхронизации и запуска осциллографа.

На аналого-цифровой преобразователь АЦП подается сигнал определенной амплитуды. С выхода преобразователя на МП по­ступает цифровой код преобразованного сигнала. Метрологические характеристики цифрового осциллографа — быстродействие и точ­ность в основном определяются характеристиками АЦП, поэтому в осциллографах используются наиболее точные преобразователи. Метки времени — тактовые и цикловые импульсы —вырабаты­вает таймер T — функциональный узел, в состав которого входят генератор тактовых импульсов и формирователи других необхо­димых сигналов времени. На таймер с входного устройства поступающие сигналы синхронизации могут использоваться для подстройки частоты и фазы генерируемых импульсов и для за­пуска генератора.

Микропроцессор в цифровом осциллографе осуществляет общее управление работой всех функциональных узлов. Наличие МП позволяет осуществлять адаптивное согласование параметров осциллографа с параметрами исследуемого сигнала (адаптивная дискретизация, адаптивное квантование). Микропроцессор приме­няют также для расчета параметров сигнала (например, длительностей и времен нарастания импульсов, амплитуд), для цифровой фильтрации и других преобразований.

Назначение оперативного запоминающего устройства (ОЗУ) — запомнить и хранить массивы данных, отображающих входной сигнал.

Типовой цикл работы цифрового осциллографа состоит из цик­лов записи и наблюдения. Во время цикла записи поступающий на вход осциллографа аналоговый сигнал преобразуется в циф­ровой и запоминается в ОЗУ.

Во время цикла наблюдения цифровой сигнал считывается с оперативного запоминающего устройства и подается на устрой­ство отображения.

Разделение во времени циклов записи и наблюдения позволяет исследовать одиночные импульсы, осуществлять трансформацию временного масштаба сигнала путем изменения скорости считы­вания, отдельно выделять наиболее интересные участки сигнала, а также подвергать сигнал заданной обработке. Типовым примером такой обработки является цифровая фильтрация сигнала, приме­няемая для подавления помех.

В цифровых осциллографах используются устройства отобра­жения на ЭЛТ и на матричных индикаторных панелях. В первом случае цифровые сигналы с помощью ЦАП преобразуются в ана­логовые и подаются на отклоняющие пластины трубки.

При отображении на матричной индикаторной панели коды отсчетов сигнала через дешифратор поступают на соответствующие элементы панели.

Измерение параметров и характеристик радиоэлектронных цепей реализуется по обобщенной схеме, показанной на рис. 26.9. На вход исследуемой цепи подается сигнал от измерительного генератора. С выхода цепи сигнал поступает на измери­тель параметров сигнала. Па­раметры исследуемой цепи оп­ределяются путем сравнения параметров сигналов на вы­ходе и входе цепи. Напри­мер, измеряемая амплитудно-частотная характеристика опреде­ляется отношением амплитуд выходного и входного сигналов, фазочастотная характеристика — разностью фаз соответствующих сигналов. Промышленность выпускает специализированные изме­рители параметров и характеристик цепей. Из-за ограниченности объема учебника они здесь не рассматриваются.

Литература: А.А. Каяцкас, “Основы радиоэлектроники”, Издательство «Высшая школа», Москва, 1988.
