1.3 Порядок выполнения работы.

Эксперимент 1. Исследование комбинационных составляющих выходного напряжения преобразователя частоты.

- Открыть файл L2 1.ewb (рис. 2.1).

- Установить режим работы осциллографа в соответствии с рис. 2.2. Включить схему.

Рис. 2.2. Лицевая панель осциллографа.

- Изобразить осциллограммы напряжений. По осциллограмме определить период и частоту комбинационных составляющих в выходном напряжении перемножителя, период, частоту и амплитуду выходного напряжения фильтра. Полученные результаты записать в таблицу 2.1.

Таблица 2.1

Измерено				Вычислено
Период Т2 – Т1 при (Ω – ω)	Период Т2 – Т1 при (Ω + ω)	U вых фильтра	Частота (Ω - ω)		Частота (Ω + ω)

Эксперимент 2. Исследование амплитудно-частотной характеристики фильтра преобразователя частоты.

- Установить режим работы измерителя АЧХ и ФЧХ (Bode Plotter) в соответствии с рис. 2.3.

Рис. 2.3. Лицевая панель измерителя АЧХ и ФЧХ.

- Подключить на вход фильтра переменное напряжение с выхода функционального генератора, для чего изменить положение переключателя Z (Space), нажав клавишу «Пробел» клавиатуры. Включить схему.

- Изобразить амплитудно-частотную характеристику используемого в ПЧ фильтра.

Контрольные вопросы

1. Для каких целей используется преобразование частоты в радиоприемных устройствах?

2. Из каких соображений выбирается частота гетеродина ПЧ?

3. Можно ли использовать ПЧ для детектирования AM- колебаний?

4. Как по осциллограмме определить значения комбинационных частот преобразователя частоты?

5. Проведите моделирование ПЧ при выделении верхней комбинационной составляющей, выбрав соответствующим образом параметры фильтра.

3.3 Лабораторная работа №3. Детектор амплитудно-модулированных сигналов и фильтр нч.

Цель работы:

1. Исследование детектора амплитудно-модулированных сигналов в режим детектирования.

2. Исследование амплитудно-частотной характеристики фильтра низкой частоты детектора амплитудно-модулированных сигналов.

3.1 Подготовка к работе.

• Повторить раздел: «Детектирование сигналов и фильтры».

• Повторить основные меню и элементную базу программы «Electronics Workbench».

3.2 Краткая теоретическая часть.

Амплитудный детектор предназначен для преобразования амплитудно-модулированных сигналов в напряжение, соответствующее огибающей этого сигнала. Для выпрямления радиочастотных колебаний применяются высокочастотные диоды. Общим для всех типов детекторов является наличие крутого изгиба в их вольтамперной характеристике. При подведении к входу амплитудного детектора высокочастотного напряжения ток диода VD будет представлять собой импульсы, проходящие в нагрузку Rn во время положительных полуволн входного напряжения. Величина отдельных импульсов тока в нагрузке будет прямо пропорциональна амплитудам соответствующих импульсов, поэтому огибающая выходных импульсов по своей форме будет повторять огибающую высокочастотного модулированного напряжения. Для получения модулирующего (низкочастотного) колебания к выходу детектора подключен фильтр низкой частоты, в качестве которого в лабораторной работе применён активный фильтр низкой частоты на операционном усилителе OU.

Рис. 3.1. Графики процесса детектирования амплитудно-модулированных сигналов.

Наряду с полезным нелинейным преобразованием сигнала в АД имеют место и другие нелинейные процессы, приводящие к искажению формы сигнала.

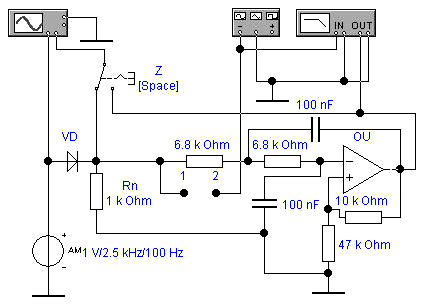

Схема амплитудного детектора с активным фильтром низкой частоты на операционном усилителе OU показана на рис. 3.2.

Рис. 3.2. Схема амплитудного детектора.

С помощью переключателя (Space) вход второго канала осциллографа может быть подключён к выходу детектора для наблюдения на нагрузке Rn импульсов положительных полуволн входного амплитудно-модулированного напряжения. После изменения положения переключателя (Space) вход второго канала осциллографа подключается к выходу фильтру низкой частоты для наблюдения модулирующего (низкочастотного) колебания.

Для снятия амплитудно-частотной характеристики фильтра низкой частоты необходимо соединить на схеме точки 1 и 2, при этом на вход фильтра будет подключёно напряжение функционального генератора.
