Московский государственный университет
ПРИБОРОСТРОЕНИЯ ИНФОРМАТИКИ
Кафедра ТИ-1 «Технологическая информатика и технология машиностроения»
УТВЕРЖДАЮ
Заведующий кафедрой ТИ-1
_________ (Албагачиев А.Ю.)
«___»_________200__г.
Для студентов 3 и 4 курсов факультета ТИ
специальности 151001 и направления 151900
БИЛЕТЫ ДЛЯ ПРОВЕДЕНИЯ ЭКЗАМЕНА
по дисциплине 4112 (4162)
«Основы технологии машиностроения»
__________________________________________________________________________
Московский Государственный Университет Приборостроения и Информатики
Кафедра ТИ-1 «Технологической информатики и технологии машиностроения»
Дисциплина 4112. “Основы технологии машиностроения”.
200.../200...учебный год
БИЛЕТ № 1
1. Для данной размерной цепи методом полной взаимозаменяемости установить: величину допуска, предельные отклонения и координату середины поля допуска всех входящих в размерную цепь звеньев, используя принцип одинакового квалитета точности.
Замыкающее звено
А=
мм.
Размеры звеньев:
А1= 20 мм;
А2= 30 мм;
А3= 40 мм;
А4=
35 мм.
2. Для операции обработки шпоночного паза А разработать схему базирования ступенчатого вала, обеспечивающую получение размеров, заданных на рисунке.
3. Теоретическая кривая рассеяния и ее характеристики.
Зав. кафедрой ТИ-1, д.т.н., профессор Албагачиев А.Ю.
__________________________________________________________________________
__________________________________________________________________________
Московский Государственный Университет Приборостроения и Информатики
Кафедра ТИ-1 «Технологической информатики и технологии машиностроения»
Дисциплина 4112. “Основы технологии машиностроения”.
200.../200...Учебный год
БИЛЕТ № 2
1. Для данной размерной цепи методом неполной взаимозаменяемости установить: величину допуска, предельные отклонения и координату середины поля допуска всех входящих в размерную цепь звеньев, используя принцип одинакового квалитета точности. Допускаемый брак при изготовлении изделий составляет 0,27%, параметры точности составляющих звеньев подчиняются нормальному закону распределения.
Замыкающее звено
А=
мм.
Размеры звеньев:
А1= 20 мм;
А2= 30 мм;
А3= 40 мм;
А4= 35 мм.

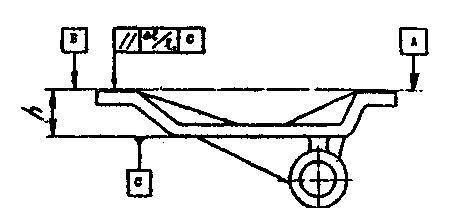

2. Для операции обработки поверхностей А и Б разработать схему базирования кронштейна, обеспечивающую получение размеров, заданных на рисунке.
3. Принцип базирования цилиндрических деталей.
Зав. кафедрой ТИ-1, д.т.н., профессор Албагачиев А.Ю.
__________________________________________________________________________
__________________________________________________________________________
Московский Государственный Университет Приборостроения и Информатики
Кафедра ТИ-1 «Технологической информатики и технологии машиностроения»
Дисциплина 4112. “Основы технологии машиностроения”.
200.../200...Учебный год
БИЛЕТ № 3
1. Для данной размерной цепи методом неполной взаимозаменяемости установить: величину допуска, предельные отклонения и координату середины поля допуска всех входящих в размерную цепь звеньев, используя принцип одинакового квалитета точности. Допускаемый брак при изготовлении изделий составляет 1,0%, параметры точности составляющих звеньев подчиняются треугольному закону распределения.
Замыкающее звено
А=
мм.
Размеры звеньев:
А1= 20 мм;
А2= 30 мм;
А3= 40 мм;
А4= 35 мм.
2. Для операции обработки поверхности А разработать схему базирования втулки, обеспечивающую получение размеров, заданных на рисунке.
3. Технологический процесс изготовления детали и его составляющие.
Зав. кафедрой ТИ-1, д.т.н., профессор Албагачиев А.Ю.
__________________________________________________________________________
__________________________________________________________________________
Московский Государственный Университет Приборостроения и Информатики
Кафедра ТИ-1 «Технологической информатики и технологии машиностроения»
Дисциплина 4112. “Основы технологии машиностроения”.
