Лекция № 7 (продолжение)
sp p Rs,ser ;
sp p 0,3Rs,ser
где sp растягивающее напряжение напрягаемой арматуры;
R |
R |
R95 |
95 |
s,ser |
sn |
s |
0.2 |
p |
допустимые отклонения предварительного |
||
напряжения, МПа
При механическом способе натяжения арматуры p 0,05 sp При электротермическом или электротермомеханическом способах
p 30 |
|
(МПа) |
длина натягиваемого стержня (расстояние |
|
между наружными гранями упоров). |
||||
|
360 |
|
По СП 52-102-2004 «Предварительно напряженные железобетонные конструкции» передаточную прочность бетона Rbp (прочность бетона к моменту его обжатия)
следует назначать не менее 15 МПа и не менее 50% принятого класса бетона по прочности на сжатие.
Предварительные напряжения арматуры spпринимают следующие значения:
-для горячекатанной и термомеханически упрочненной арматуры sp 0,9 Rsn;
-для холоднодеформированной арматуры
и арматурных канатов0,8 R |
sn |
sp |
3. Потери предварительного напряжения
При расчете предварительно напряженных конструкций следует учитывать снижение предварительных напряжений вследствие потерь предварительного напряжения
до передачи усилий натяжения на бетон (первые поте и после передачи усилия натяжения на бетон
(вторые потери).
По СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»
следует учитывать следующие потери:
При натяжении арматуры на упоры
а) первые потери — от деформации анкеров, трения арматуры об огибающие приспособления, от релаксации напряжений в арматуре, температурного перепада, деформации форм (при натяжении арматуры на формы),
от быстронатекающей ползучести бетона; б) вторые потери — от усадки и ползучести бетона.
При натяжении арматуры на бетон:
в) первые потери — от деформации анкеров, трения арматуры о стенки каналов или поверхность бетона
конструкции; г) вторые потери — от релаксации напряжений

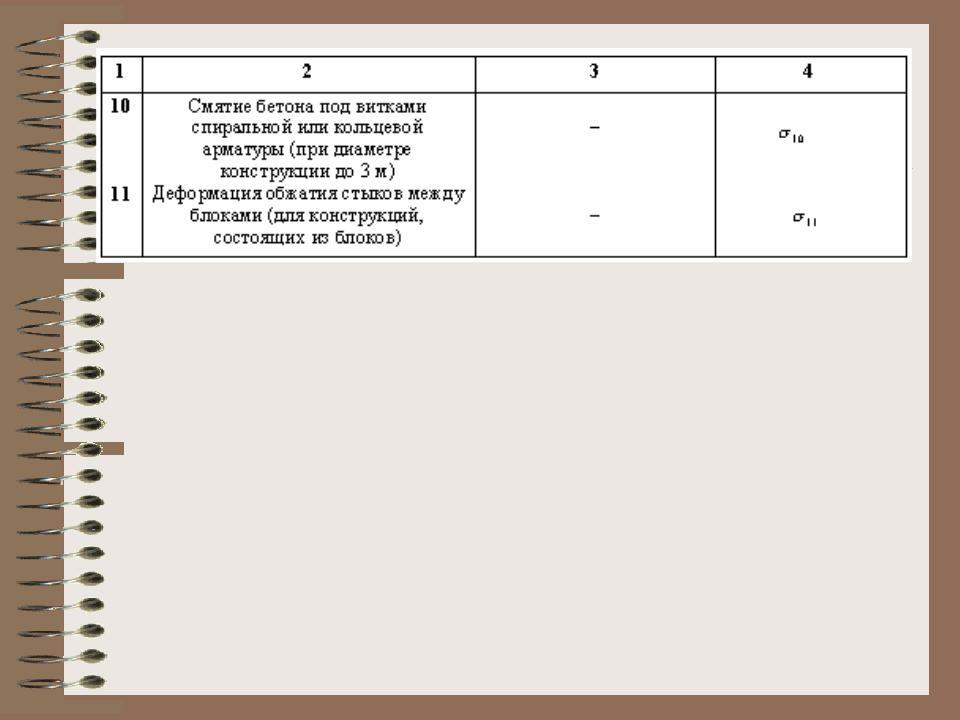

в арматуре, усадки и ползучести бетона, смятия бетона под витками арматуры, деформации стыков
между блоками (для конструкций, состоящих и блоков).

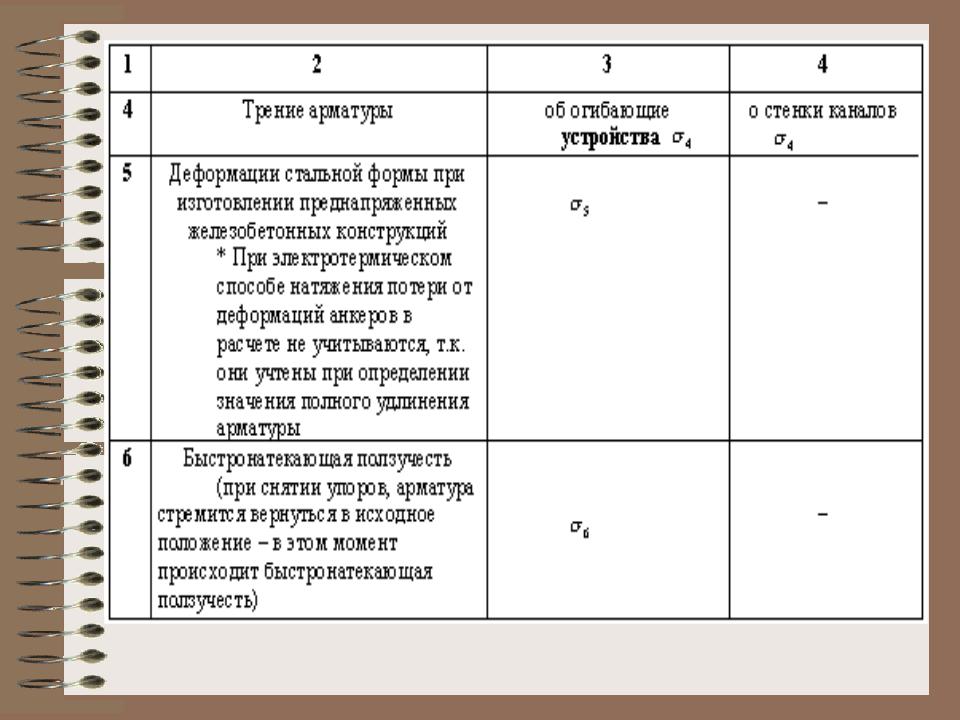

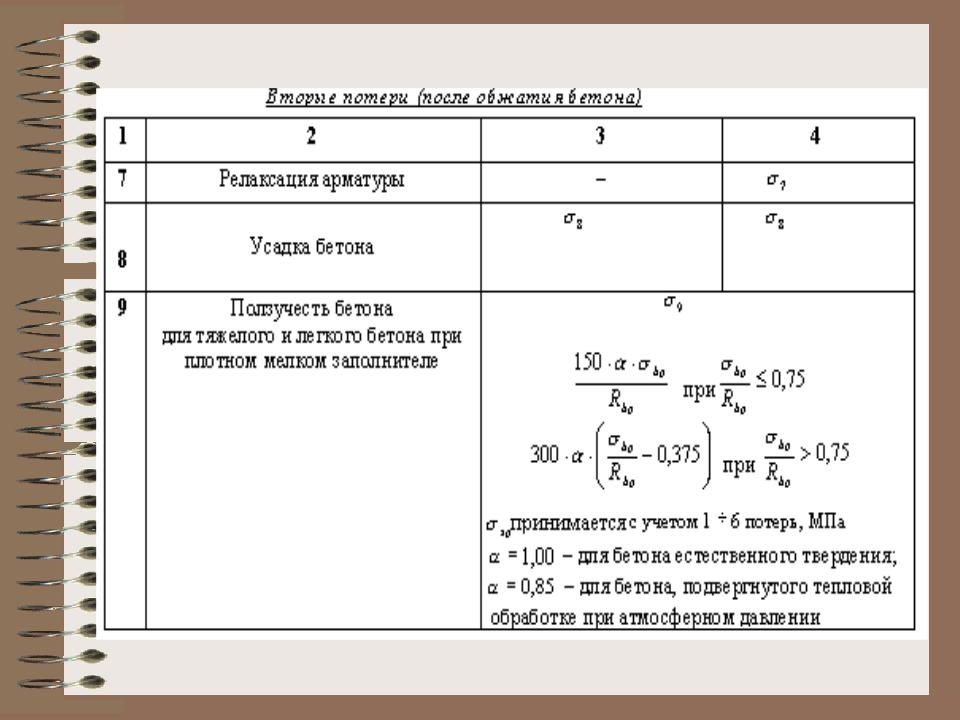

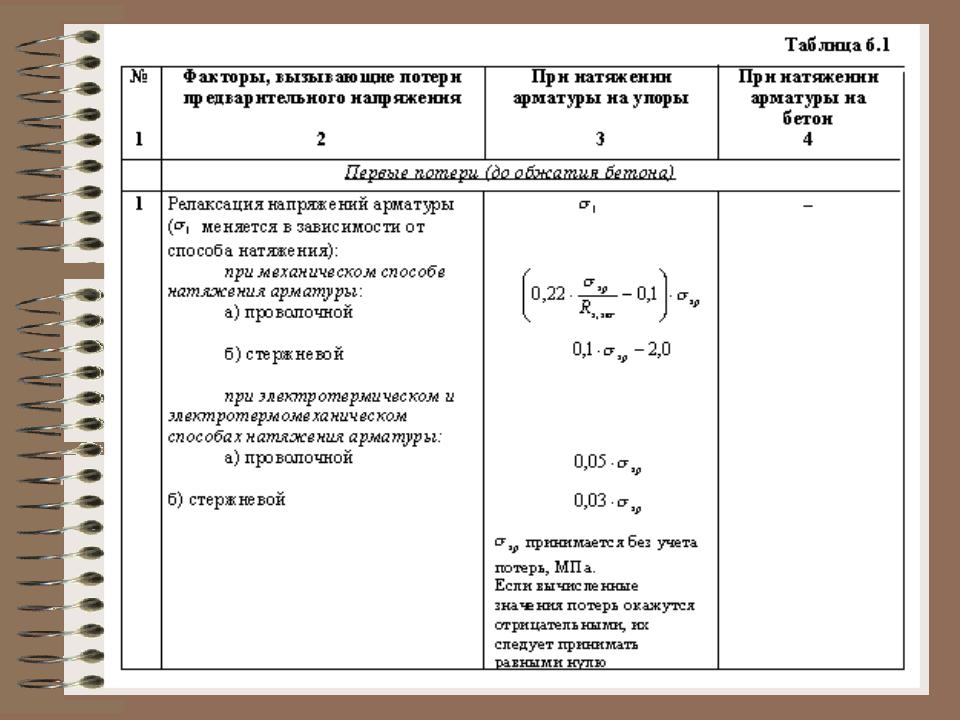

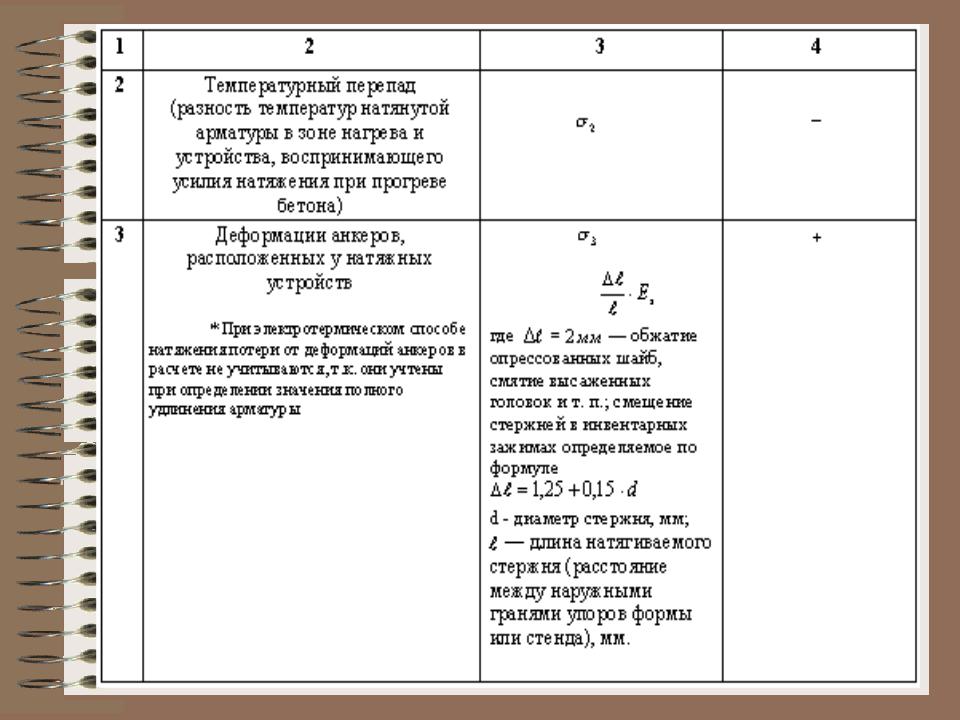

Потери предварительного напряжения арматуры следует опред по табл. 6.1, при этом суммарную величину потерь при проектировании конструкций необходимо
принимать не менее 100 МПа.
Все расчетные значения для |
находятся в табл. 5 |
|
|
|
|
|
|||||||
|
|
|
|
1 11 |
|
|
|
|
|
|
|
|
|
СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» |
|||||||||||||
Первые потери необходимы для проведения расчета на стадии |
|
|
|||||||||||
обжатия бетона. Во всех остальных стадиях учитывают первые |
|
|
|||||||||||
|
|
|
|
|
|
и вторые потери. |
|
||||||
Стадия обжатия |
|
Стадия эксплуатации |
|
|
|
||||||||
sp |
|
I |
|
sp |
I |
|
II |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||||
|
|
6 |
|
|
6 |
|
|
|
|
11 |
|
|
|
где |
I |
i |
где |
|
|
|
|
|
|
|
|
||
I |
i |
|
II |
|
|
|
i |
||||||
|
|
||||||||||||
|
|
1 |
|
|
|
|
|
|
|||||
|
|
|
|
|
1 |
|
|
|
|
7 |
|
|
|
По СП 52-102-2004 «Предварительно напряженные железобетонные конструкции» следует учитывать следующие потери при натяжении на упоры:

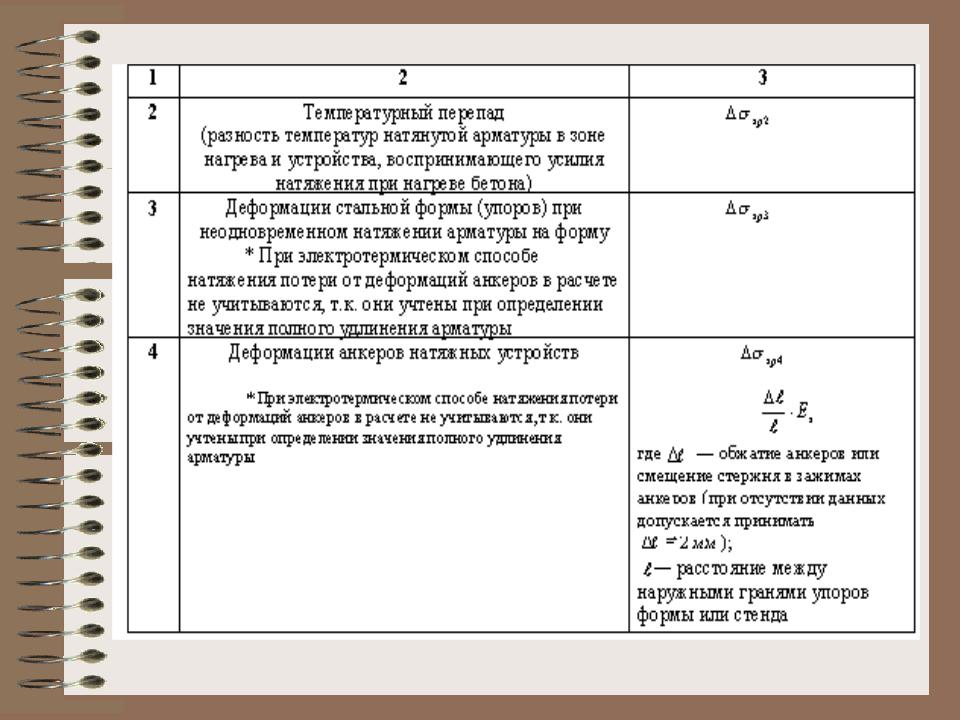

а) первые потери — от деформации анкеров, от релаксации напряжений в арматуре, температурного
перепада при термической обработке конструк деформации формы (упоров);

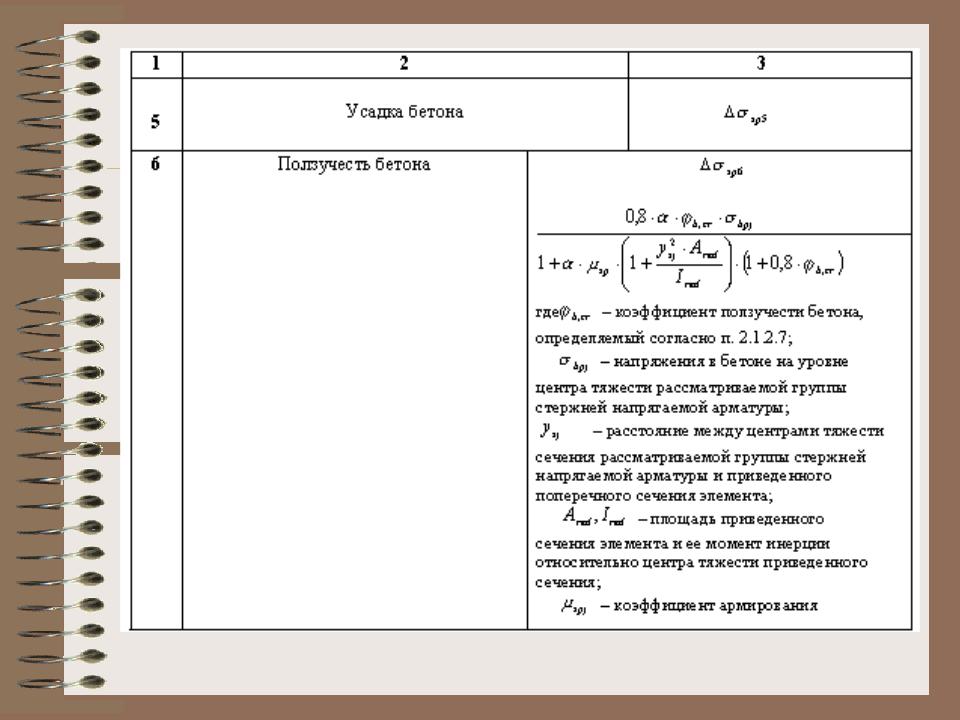

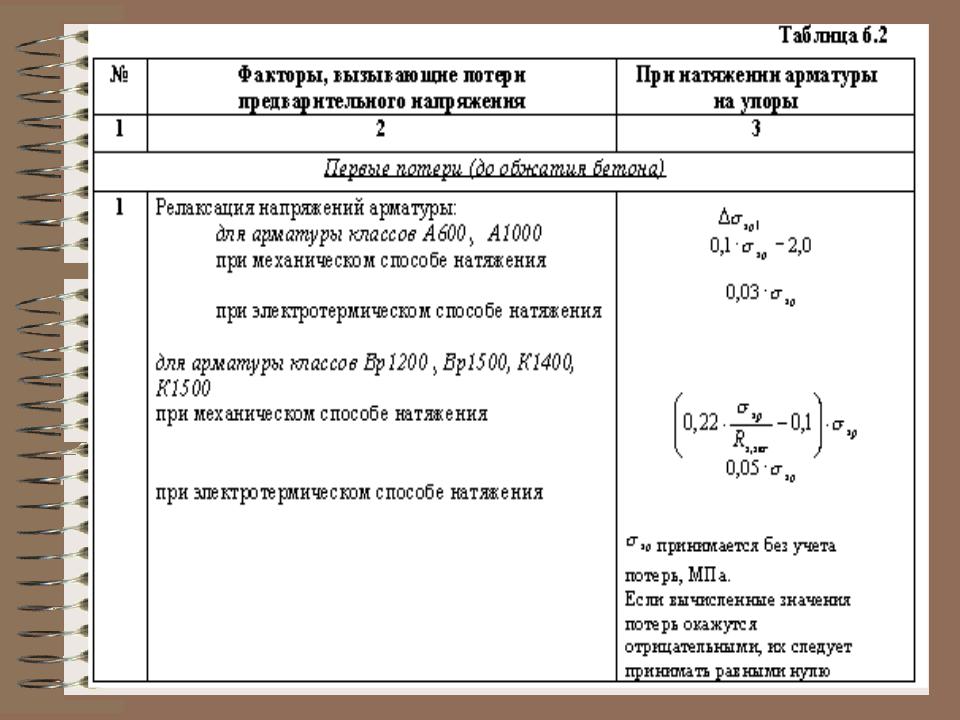

б) вторые потери — от усадки и ползучести бетона. Потери предварительного напряжения арматуры указаны в табл. 6.2 (п.2.2.3.3 ÷ 2.2.3.8).
