§ 71. Приемка водопроводных линий в эксплуатацию
Приемка водопроводных линий в эксплуатацию должна сопровождаться: 1) проверкой соответствия выполненных работ проекту; 2) наружным осмотром трубопроводов и всех доступных элементов сооружений; 3) гидравлическим испытанием или проверкой актов на эти испытания; 4) промывкой и дезинфекцией или проверкой актов на эти работы и др.
Очень важно проверить соответствие уклонов уложенных трубопроводов проектным. С этой целью производят инструментально-контрольную проверку их профиля. Одновременно проверяют обеспеченность свободного удаления из трубопроводов воздуха и воды при их опорожнении.
Для проверки прочности трубопроводов и плотности их стыков проводят гидравлическое испытание. Напорные трубопроводы, прокладываемые в траншеях или непроходных каналах, следует
испытывать дважды:
1) предварительное испытание — до засыпки траншеи и установки арматуры;
Таблица II.6. Испытательное давление
-
Трубопровод
Коэффициент к рабочему давлению
Испытательное давление
Стальной
1,25
Не менее 1 МПа; превышение над рабочим не менее 0,5 МПа
Чугунный
-
Рабочее плюс 0,5 МПа
Подводный из стальных труб
2
Не менее 1 МПа
Железобетонный предварительно напряженный; асбестоцементный
-
Рабочее плюс 0,3 МПа
Полиэтиленовый
1,5
-
2) окончательное испытание — после засыпки траншеи и завершения всех работ, но до установки гидрантов, предохранительных клапанов и вантузов (вместо них устанавливают заглушки).
Подводные трубопроводы подвергают предварительному испытанию дважды: на стапеле после сварки труб и на дне траншеи до ее засыпки.
Предварительное испытание заключается в осмотре трубопровода, находящегося под испытательным давлением, и в наблюдении по манометру за падением давления. Окончательное испытание заключается в определении утечки воды при испытательном давлении.

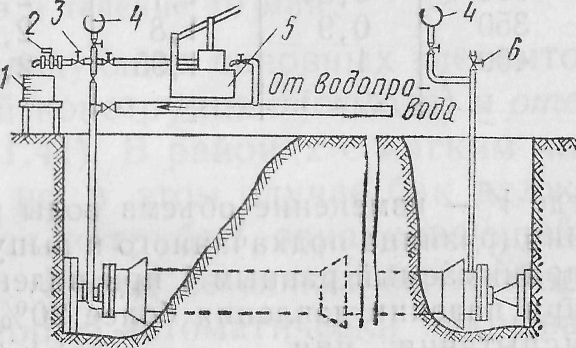

Рис. II.38. Схема гидравлического испытания участка трубопровода
/ — мерный сосуд, 2 — пробковый кран; 3 — регулировочный вентиль; 4 — манометр; S — гидравлический пресс; 6 — вентиль для выпуска воздуха
Испытательное давление устанавливают по рабочему давлению в соответствии с данными табл. II.6. Рабочее давление следует определять по проекту. Оно должно соответствовать наибольшему рабочему давлению в испытываемом участке.
Окончательное гидравлическое испытание трубопровода проводят по отдельным участкам его. Каждый участок закрывают с обоих концов глухими фланцами, закрепляемыми упорами (рис. II.38). К повышенной точке трубопровода присоединяют трубку с вентилем для выпуска воздуха, а к пониженной точке — гидравлический пресс для повышения давления.
Окончательное испытание проводят в такой последовательности. Сначала повышают давление в трубопроводе до испытательного и в течение периода времени не менее 10 мин не допускают его падения больше чем на 0,1 МПа, производя в необходимых случаях дополнительную подкачку воды насосом или прессом. Затем выпуском воды снижают давление в трубопроводе до значения, соответствующего делению манометра, ближайшему к значению испытательного давления. Этот момент считают началом испытания. После наблюдения за падением давления в течение периода времени не менее 10 мин подкачивают из мерного бака воду, повышая давление до испытательного. Затем выпуском воды обратно в мерный бак снижают давление до первоначального. Очевидно, что утечка из трубопровода составит:
,
(II.29)
Таблица II.7. Допустимое значение утечки на участке длиной 1 км
Условный проход, мм |
Допустимое значение утечки, л/мин для трубопроводов |
Условный проход мм |
Допустимое значение утечки, л/мин для трубопроводов
| ||||
стальных |
чугунных |
асбестоцементных |
стальных |
чугунных |
асбестоцементных | ||
100 |
0,28 |
0,7 |
1,4 |
450 |
1,05 |
2,1 |
2,96 |
150 |
0,42 |
1,05 |
1,72 |
500 |
1,1 |
2,2 |
3,14 |
200 |
0,56 |
1,4 |
1,93 |
600 |
1,2 |
2,4 |
3,44 |
250 |
0,7 |
1,55 |
2,22 |
700 |
1,3 |
2,55 |
3,7 |
300 |
0,85 |
1,7 |
2,42 |
800 |
1,35 |
2,7 |
3,96 |
350 |
0,9 |
1,8 |
2,62 |
900 |
1,45 |
2,9 |
4,2 |
400 |
1 |
1,95 |
2,8 |
1000 |
1,5 |
3 |
4,42 |
где V — изменение объема воды в мерном баке от начала до конца испытания (разница подкачанного и выпущенного объемов воды); b — коэффициент, принимаемый равным 1 при падении давления до 20% испытательного и 0,9 при падении давления более 20% испытательного; Т — продолжительность испытания, мин
Трубопровод считают выдержавшим испытание, если утечка не превышает допустимого значения, приведенного в табл. II.7.
После испытания перед пуском в эксплуатацию водопроводные линии должны быть подвергнуты промывке водой с большой скоростью (не менее 1 м/с). Линии хозяйственно-питьевых водопроводов, кроме того, подвергают дезинфекции раствором, содержащим 40 мг активного хлора на 1 л воды. Хлорная вода должна находиться в трубопроводе 1 сут.
