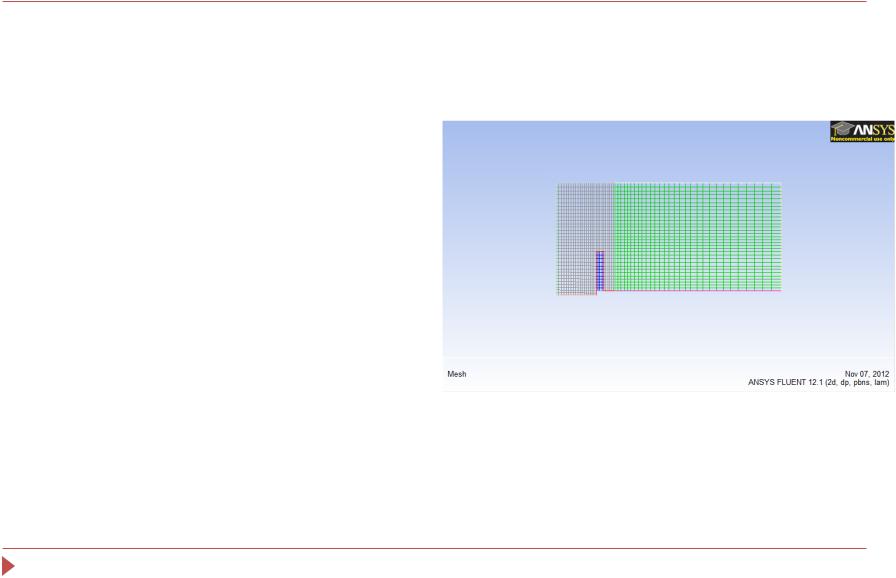

Сетка
Если кликнуть ПКМ на границе в окне графики, в консоле отобразится ее номер, имя и тип. Полезно, если имеется несколько зон одного типа и нужно их разделить
Изменение цвета сетки
General Display...
Нажать кнопку Colors...
Можно управлять цветами сетки при помощи опций в окне диалогов Mesh Colors
Выбрать Color by ID в списке опций
Так каждой зоне присвоится свой цвет, а не каждому типу
Закрыть диалоговое окно
Mesh Colors
Нажать Display и закрыть Mesh Display
Графическое окно обновится
Измените просмотр сетки так, чтобы бак стал вертикальным

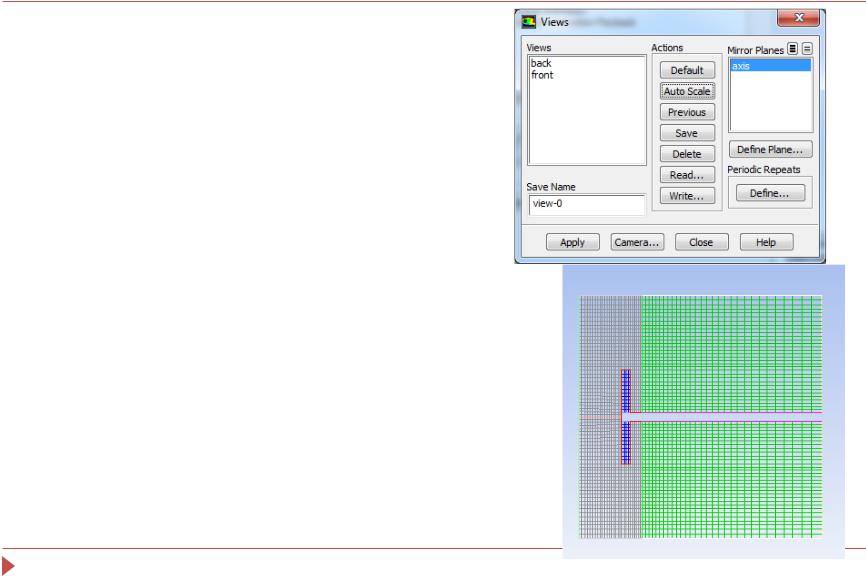

Graphics and Animations Views...
Выбрать ось из панели Mirror и нажатьApply.
Просмотр обновится для показа обеих сторон бака
НажатьAuto Scale.
Для масштабирования и центрирования текущего просмотра без изменения ориентации

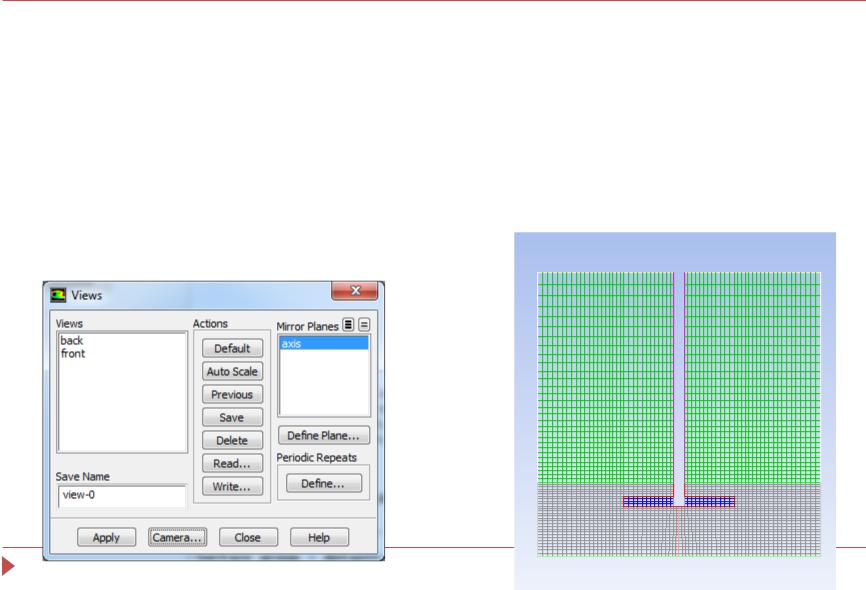

Нажать кнопку Camera... Чтобы открыть окно параметров
Перетянуть индикатор циферблата ЛКМ против часовой стрелки, пока изображение не станет вертикальным
Закрыть окно Views
