Монтаж фундаментных блоков
Перед монтажом фундаментов проверяют правильность отметок дна котлована. Нулевая отметка – отметка чистого пола.

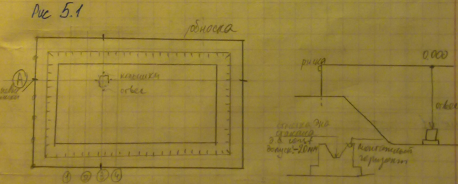

Рис 5.1
Допуск: - 20мм - для подливки дна стакана в 1 уровень.
Допуски по осям: 15-20см.
Фундаменты разгружают либо на бровке котлована либо на дне котлована (с раскладкой).
Рис 5.2
Монтаж колонн
Монтаж с поворотом колонны в воздухе.(легкие колонны) Осуществить строповку балансирной траверсой.
Рис 5.3
Способ скольжения. Применяется при монтаже тяжелых колонн.
Рис 5.4
Лекция 6 – 01.12.11
Монтаж подкрановых балок
Рис 6.1
Нельзя монтировать подкрановую балку пока бетон в стыке не наберет 70% прочности в летнее время, 100% в зимнее время.
Временно закрепляются подкрановые балки при помощи анкерных болтов. Проверка правильности установки подкрановых балок осуществляется с помощью нивелира и теодолита.
Рис 6.2
Если шаг средних колонн 12м, ты мы монтируем укрупненный блок (2 балки + 2 тормозные фермы + связи).
Рис 6.3
Монтаж ферм (балок) и плит покрытия
Рис 6.4
Ферма монтируется на вылете стрелы близком к минимальному. Обычно общая длина ферм превышает длину здания раза в 3, поэтому их нужно уложить не в один ряд, а в три.
Строповка 18 метровых стропильных ферм за две точки, более 18м за 4 точки.
На монтаже ферм 5 человек: три монтажника осуществляют спроповку и оттяжку при подъеме, а два других принимают ферму, совмещают осевые линии и осуществляют крепление.
На монтаже плит покрытия 4 человека.
Плиты крепятся не менее чем в трёх точках, первая плита в четырех точках.
Лекция 7 – 08.12.11
Монтаж стеновых панелей
- сборные
- кирпичная кладка
Монтаж наружных стеновых панелей монтируют после окончания монтажа каркаса и плит покрытия на захватке. Монтаж осуществляется самостоятельным потоком. Стеновые панели и панели остекления монтируют участками между колоннами а пределах шага в направлении снизу-вверх. Монтаж стеновых панелей осуществляется монтажниками, которые находятся внутри здания.
Рис 7.1
Расположение кассет со стеновыми панелями может располагаться в трех вариантах:
Между краном и зданием.
За краном (снижается производительность труда)
Если стеновых панелей много, то они располагаются за краном и перед краном.
Размеры стеновых панелей h=0,6;1,2;1,8.
С внешней стороны происходит зачеканка или зашивка швов.
Монтаж сборных жбк многоэтажных промышленных зданий
Как правило многоэтажные здания балочной конструкции, очень редко встречаются рамные конструкции.
Шаг 6 метров. Ячейки (оси колонн) 6х6, 6х9, 6х12м. Высота производственных этажей: 4,8-6м; верхнего этажа: 8,4-10,8м. Ширина здания 18-42м. Длина здания до 300м.
Схема монтажа
Монтаж многоэтажных промышленных зданий может быть по горизонтальной или вертикальной схемам монтажа. Ярусы определяются не этажом, а высотой крайней колонны. Кран располагается в ядре застройки.
Рис 7.2
Вертикальная более выгоднее, чем горизонтальная.
Лекция 8 – 09.12.11
Одиночные и групповые кондукторы – основное технологическое оборудование.
Рис 8.1
Групповой кондуктор дает возможность установить сразу 4 колонны в проектное положение.
Рис 8.2
Устанавливаем с помощью группового кондуктора 4 колонны, потом устанавливаем ригели по числовым осям, затем устанавливаем крайние и распорные плиты, переставляем кондуктор при образовании жесткой ячейки на следующую стоянку, монтируем рядовые плиты перекрытия.
Рис 8.3
Технология:
Устанавливаем и выверяем относительно продольных и поперечных осей групповой кондуктор по теодолиту
Осуществляем монтаж колонн (4 колонны)
Установка ригелей (балок)
Монтаж крайних и распорных плит
Перестановка группового кондуктора на следующую стоянку
Монтаж рядовых плит
